CP-Symbols
Mechanical

Seria CP-Symbols Mechanical zawiera podstawowe biblioteki symboli i elementów znormalizowanych stosowanych w projektach mechanicznych.
Seria CP-Symbols Mechanical składa się z 5 bibliotek. Każda z tych bibliotek może być kupiona osobno, jako seria lub w pakiecie CP-Symbols Suite.

NormaliaCP-Symbols Mechanical - Normalia 240 zł
KształtownikiCP-Symbols Mechanical - Kształtowniki 240 zł
OznaczeniaCP-Symbols Mechanical - Oznaczenia 240 zł
Hydraulika i pneumatykaCP-Symbols Mechanical - Hydraulika i pneumatyka 240 zł
Diagramy, schematy blokoweCP-Symbols - Diagramy, schematy blokowe 240 zł
Seria CP-Symbols MechanicalSeria CP-Symbols Mechanical (wszystkie 5 bibliotek)
1200 zł 480 zł
Seria CP-Symbols HVAC & PipingSeria CP-Symbols ElectricalSeria CP-Symbols MechanicalSeria CP-Symbols ArchitecturalCP-Symbols Suite (wszystkie 4 serie)
4800 zł 960 zł

Bardziej rozbudowanym programem jest CADprofi Mechanical - czytaj więcej...

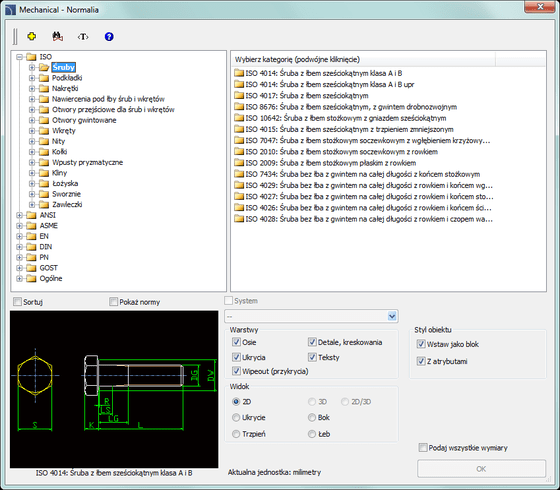

Biblioteka Mechanical - Normalia zawiera najważniejsze elementy z krajowych i międzynarodowych norm, w tym: śruby, nakrętki, wpusty,
kliny, łożyska i inne.

W bibliotece Mechanical - Normalia znajdują się następujące kategorie symboli:

  • ISO (śruby, podkładki, nakrętki, nawiercenia pod łby śrub i wkrętów, otwory przejściowe dla śrub i wkrętów, otwory gwintowane, wkręty, nity, kołki, wpusty pryzmatyczne, kliny, łożyska, sworznie, zawleczki),
  • ANSI (śruby, podkładki, nakrętki),
  • ASME (śruby, podkładki, nakrętki),
  • EN (śruby, podkładki, nakrętki, otwory przejściowe dla śrub i wkrętów, otwory gwintowane, wkręty, kołki, sworznie, zawleczki),
  • DIN (śruby, podkładki, nakrętki, nawiercenia pod łby śrub i wkrętów, otwory przejściowe dla śrub i wkrętów, otwory gwintowane, wkręty, nity, pierścienie osadcze, kołki, wpusty pryzmatyczne, kliny, łożyska, sworznie, zawleczki, kołki gwintowe, smarowniczki),
  • PN (śruby, podkładki, nakrętki, nawiercenia pod łby śrub i wkrętów, otwory przejściowe dla śrub i wkrętów, otwory gwintowane, wkręty, nity, pierścienie osadcze, kołki, wpusty pryzmatyczne, kliny, łożyska, sworznie, zawleczki, kołki gwintowe, smarowniczki),
  • GOST (śruby, podkładki, nakrętki, nawiercenia pod łby śrub i wkrętów, otwory przejściowe dla śrub i wkrętów, otwory gwintowane, wkręty, nity, kołki, wpusty pryzmatyczne, kliny, łożyska, sworznie, zawleczki, smarowniczki),
  • ogólne (połączenia).

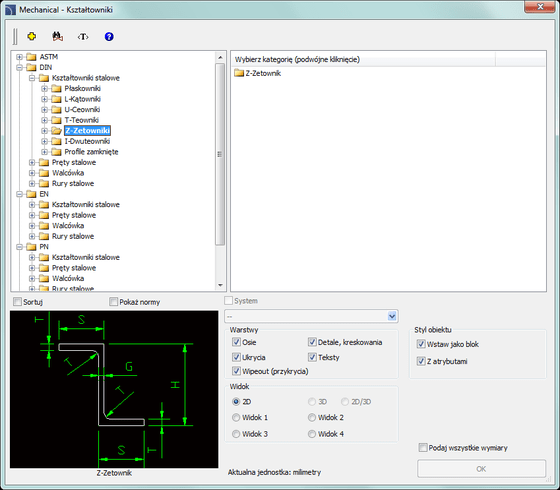

Biblioteka Mechanical - Kształtowniki zawiera najważniejsze kształtowniki wykorzystywane w konstrukcjach, w tym: kątowniki, ceowniki,
teowniki i inne.

W bibliotece Mechanical - Kształtowniki znajdują się następujące kategorie symboli:

  • ASTM (m.in. kątownik równoramienny ASTM, dwuteownik ASTM),
  • DIN (kształtowniki stalowe - płaskowniki, L-kątowniki, U-ceowniki, T-teowniki, Z-zetowniki, I-dwuteowniki, profile zamknięte; pręty stalowe, walcówka, rury stalowe),
  • EN (kształtowniki stalowe - płaskowniki, L-kątowniki, T-teowniki, profile zamknięte; pręty stalowe, walcówka, rury stalowe),
  • PN (kształtowniki stalowe - płaskowniki, L-kątowniki, U-ceowniki, T-teowniki, Z-zetowniki, I-dwuteowniki, profile zamknięte; pręty stalowe, walcówka, rury stalowe),
  • GOST (kształtowniki stalowe - płaskowniki, L-kątowniki, U-ceowniki, I-dwuteowniki, profile zamknięte; pręty stalowe).

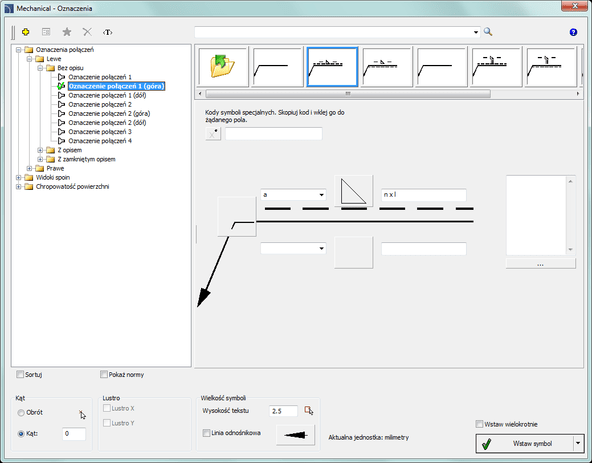

Biblioteka Mechanical - Oznaczenia zawiera oznaczenia spawów, chropowatości i inne wykorzystywane w rysunkach branży mechanicznej.

W bibliotece Mechanical - Oznaczenia znajdują się następujące kategorie symboli:

  • oznaczenia połączeń (lewe, prawe - bez opisu, z opisem, z zamkniętym opisem),
  • widoki spoin (m.in. spoiny V, spoiny pachwinowe),
  • chropowatość powierzchni (zbiorcze oznaczenie chropowatości, uzyskana przez zdjęcie warstwy materiału, uzyskana bez zdjęcia warstwy materiału).

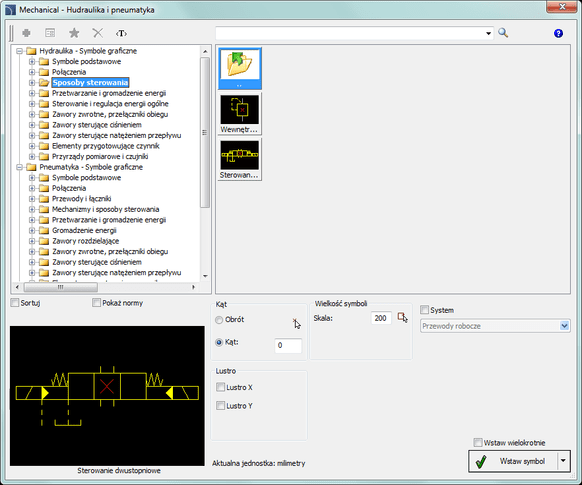

Biblioteka Mechanical - Hydraulika i pneumatyka pozwala tworzyć dowolne schematy układów hydrauliki i pneumatyki siłowej.

W bibliotece Mechanical - Hydraulika i pneumatyka znajdują się następujące kategorie symboli:

  • hydraulika - symbole graficzne (symbole podstawowe, połączenia, sposoby sterowania, przetwarzanie i gromadzenie energii, sterowanie i regulacja energii ogólne, zawory zwrotne i przełączniki obiegu, zawory sterujące ciśnieniem, zawory sterujące natężeniem przepływu, elementy przygotowujące czynnik, przyrządy pomiarowe i czujniki),
  • pneumatyka - symbole graficzne (symbole podstawowe, połączenia, przewody i łączniki, mechanizmy i sposoby sterowania, przetwarzanie i gromadzenie energii, gromadzenie energii, zawory rozdzielające, zawory zwrotne i przełączniki obiegu, zawory sterujące ciśnieniem, zawory sterujące natężeniem przepływu, elementy przygotowujące czynnik, wymienniki, przyrządy pomiarowe i czujniki),
  • zastosowanie symboli mechanizmów i sposobów sterowania złożonych (zabezpieczenie przed przeciążeniem),
  • symbole identyfikacyjne kierunku obrotu, przepływu i położenia elementu sterującego przetworników energii obrotowych
  • układy logiczne płynów - elementy logiki binarnej (formy A i B),
  • symbole podstawowe,
  • symbole blokowe (m.in. trzy drogi przepływu, cztery drogi przepływu).

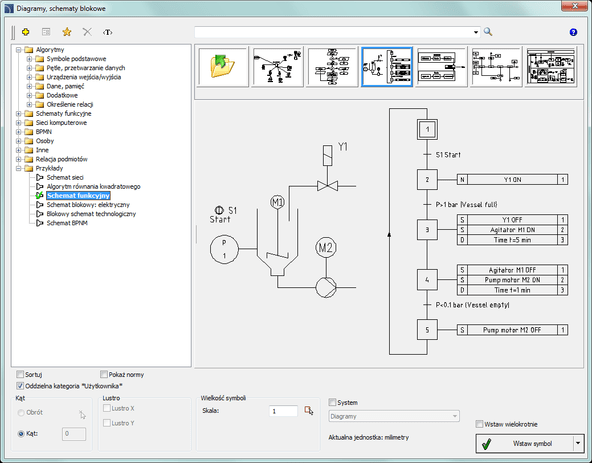

Biblioteka Diagramy, schematy blokowe zawiera symbole wykorzystywane w schematach blokowych wielu branż.

W bibliotece Diagramy, schematy blokowe znajdują się następujące kategorie symboli:

  • algorytmy (symbole podstawowe, pętle i przetwarzanie danych, urządzenia wejścia/wyjścia, dane i pamięć, określenie relacji, dodatkowe),
  • schematy funkcyjne (symbole - m.in. działanie, krok początkowy, rozkaz; człony sygnałowe - m.in. załączenie, wyłączenie, człon czasowy),
  • sieci komputerowe (sieci komputerowe - m.in. skaner, gniazdo, terminal komputerowy; lokalizacja sieci, serwery, serwery montowane na stojakach, inne - m.in. fax, telefon komórkowy),
  • BPMN - Notacja i Model Procesu biznesowego (zdarzenia, bramki, czynności, znaczniki czynności, typy zadań, dane),
  • osoby,
  • inne (m.in strzałki, skrzyżowania),
  • relacje podmiotów (m.in. jeden do wielu, zero do jednego),
  • przykłady (schemat sieci, algorytm równania kwadratowego, schemat funkcyjny, schemat blokowy: elektryczny, blokowy schemat technologiczny, schemat BPMN).

Program CP-Symbols zawiera również ogólne polecenia:

  • Linie (przewody) – funkcja ta pozwala rysować jednokreskowe przewody oraz linie w widoku schematycznym.
  • Ramki i tabelki – zawiera bibliotekę podstawowych ramek i tabelek rysunkowych.
  • Atrybuty i opisy – służy do edycji wartości atrybutów jednego lub wielu symboli.

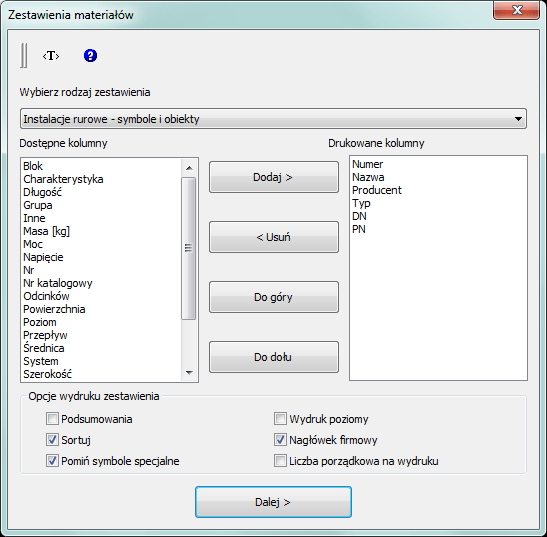

  • Zestawienia materiałów – służy do tworzenia zestawień z elementów użytych na rysunku.

CP-Producenci

  • Dostęp do bibliotek znanych producentów elektrotechnicznych oraz HVAC & Piping (instalacje rurowe i wentylacyjne).

CP-Symbols

  • Zbiór symboli CAD z różnych branż.
  • Możliwośc zakupu wybranej biblioteki, serii branżowej lub kompletu (Suite).
  • Zgodność z najnowszymi programami CAD
  • Możliwość tworzenia zestawień.

CADprofi

  • Kompleksowy program wspomagający projektowanie.
  • Dostęp do bibliotek znanych producentów.
  • Rozszerzona zawartość bibliotek symboli i parametrycznych obiektów z wielu norm.
  • Zaawansowany edytor schematów i diagramów.
  • Możliwość samodzielnej rozbudowy baz danych.
  • Narzędzia do pełnego opisywania projektów.
  • Zgodność z najnowszymi programami CAD.
  • Rozszerzony kreator zestawień.
  • Dodatkowe polecenia edycyjne.
Otwórz porównanie CADprofi i CP-Symbols      Sprawdź jakie są dostępne rodzaje licencji

Wielojęzyczność

Oparty o Unicode interfejs użytkownika jest dostępny w 23 językach, m.in.: w polskim, angielskim, bułgarskim, chińskim (simplified), chorwackim, czeskim, duńskim, fińskim, francuskim, greckim, hiszpańskim, holenderskim, niemieckim, koreańskim, portugalskim, rosyjskim, rumuńskim, serbskim, słoweńskim, szwedzkim, tureckim, węgierskim i włoskim.

Język można łatwo zmienić w programie konfiguracyjnym.

Maksymalna zgodność

Nasze programy są wykorzystywane przez dziesiątki tysięcy użytkowników na całym świecie. Dlatego przy rozwoju programu zwracamy szczególną uwagę na jego pełną zgodność z innymi programami CAD. Automatyczny konfigurator zapewnia optymalne dopasowanie aplikacji do znalezionego środowiska niezależnie od wybranego przez użytkownika programu bazowego (AutoCAD, Bricscad, GstarCAD, progeCAD, ZWCAD i inne). Rysunki tworzone w naszych programach są w pełni zgodne z formatami DWG i DXF i mogą być edytowane w dowolnym systemie CAD bez konieczności używania naszej aplikacji. System automatycznych aktualizacji przez Internet umożliwia każdemu użytkownikowi łatwe korzystanie z najnowszych funkcji stale rozwijanego programu CADprofi.

Pobierz i przetestuj program!
