Vytvořit alternativní pohled

V programu CADprofi je mnoho objektů, které je možné vložit v různých pohledech. V závislosti na vybraném objektu budou dostupné 2D pohledy a u některých knihoven výrobců také 3D pohledy. Příkaz Vytvořit alternativní pohled umožní rychle umístit jeden z alternativních pohledů. Když použijete tento příkaz, bude do výkresu vložen nový blok.

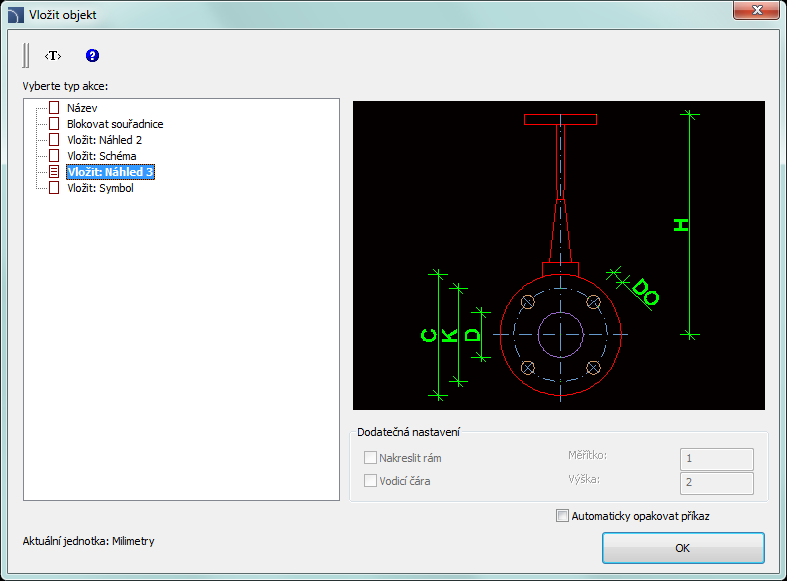

Dialogové okno vytvoření alternativního pohledu

Dialogové okno obsahuje následující prvky:

Vyberte typ akce (Select type of action) – seznam dostupných pohledů nebo postupů pro zvolený blok.

Další nastavení (Additional settings) – nastavení některých prvků, které obsahují text.

Automaticky opakuj příkaz (Repeat the command automatically) – umožní/znemožní opětovné vložení prvku (s vynecháním dialogového okna).

Vytváření schémat s příkazem Vytvořit alternativní pohled

Příkaz Vytvořit alternativní pohled (Create alternative view) umožňuje vložit symboly, které jsou sdruženy s pohledem na zařízení. To umožňuje rychle vytvořit schémata instalací na základě pohledu na rozváděč a naopak.

Po spuštění příkazu by měl uživatel vybrat požadovaný přístroj (nebo symbol). V dalším dialogovém okně by měl zvolit alternativní pohled, který bude vložen do výkresu. Doporučuje se zvolit možnost Automaticky opakovat příkaz (Repeat the command automatically).

Symboly jsou vloženy do existujících vedení. V tomto případě je program automaticky přeruší.

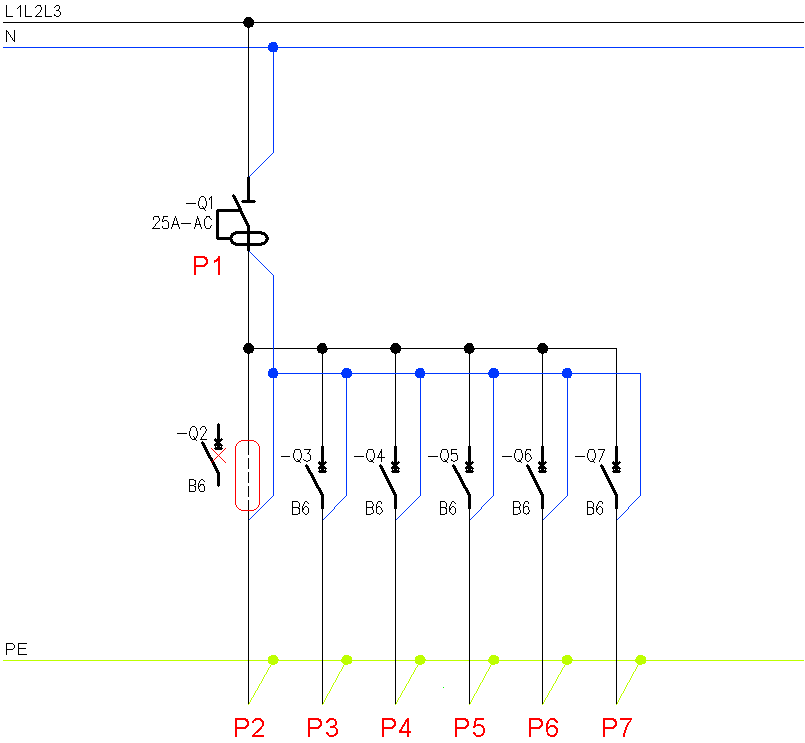

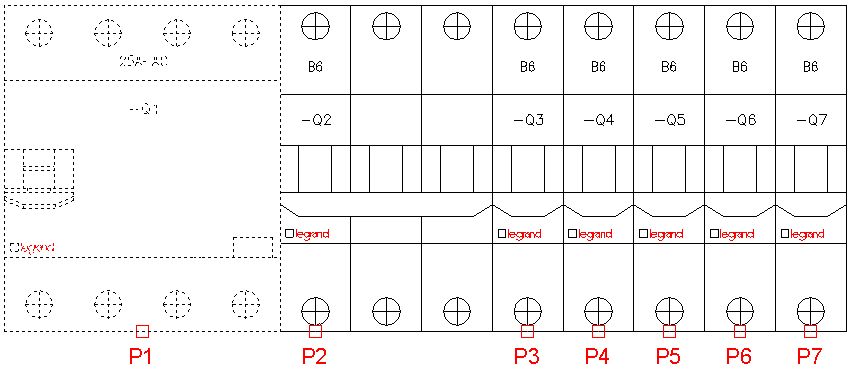

Níže zobrazené obrázky ukazují rychlý způsob jak vytvořit schéma na základě pohledu na přístroje. Po spuštění příkazu označte první přístroj (P1), zvolte jednovodičový symbol (one line symbol) a vložte symbol do schématu. V dalším krocích označte další přístroje (P2-P7) a vložte získané symboly do výkresu.
