Erstellen von Stücklisten der Leitungen, Kanäle und 2D-Kabeltrassen

Armaturen und Lüftungskanäle mit rechteckigem Querschnitt, die aus Stahl hergestellt sind, werden üblicherweise mit Flanschen verbunden. Im CADprofi werden solche Elemente vereinfacht (ohne Flansche) dargestellt. Der Anwender sollte daher im Projekt die Art oder die in der Klimaanlage verwendete Technologie festlegen. Ein entsprechender Vermerk sollte in der Beschreibung zu diesem Teil aufgenommen werden. Wenn nötig ist es möglich, Flansche in die Zeichnung mit der Verwendung von geeigneten CADprofi Befehlen einfügen. Der Konstrukteur kann auch entscheiden ob Flansche, die in die Zeichnung eingefügt wurden, in die Stückliste übernommen werden.

Die vereinfachten Zeichnungen ermöglichen für die meisten Kanäle und Formteile aus CADprofi bei jedem Installationsprojekt verschiedene Technologien, Materialien und Verbindungstechniken (z.B. Metall -und Kunststoffleitungen usw.) zu verwenden.



Bei der Stücklistenerstellung ist es möglich die Fläche der Kanäle und Formteile zu berechnen. Die Fläche wird auf der Grundlage der Norm DIN-EN 14239 berechnet.

In den Stücklisten können Dimensionen oder Typen (Kennzeichnungen) von den Armaturen oder Leitungen hinzufügefügt werden. Der Formteiltyp ist nur im Fall der Verwendung von Elementen aus einer Herstellerdatenbank verfügbar. Ansonsten werden statt des Typs die technischen Daten und die Hauptabmessungen ausgegeben. Diese Abmessungen sind passend zu den Kennzeichnungen im Katalog der 2D-Armaturenzeichnungen. Wir schlagen vor den Katalog der 2D-Formteile zu drucken und der Stückliste hinzuzufügen. Der Katalog der 2D-Formteile befindet sich in der Datei Formteile.pdf im Ordner file_de, der sich im Installationsverzeichnis von CADprofi befindet.

Anmerkung

Fügen Sie die Datei „Formteile.pdf” zur Formteilstückliste hinzu.



Kanäle, Kabelleiter, Schutzrohre und andere Elemente sind im elektrischen Modul verfügbar. Einige Armaturen, die im 2D-Formteile Katalog vorhanden sind, werden nicht in elektrischen Anlagen verwendet und sind daher nicht im Elektro-Modul enthalten.

Flexible Kabel mit rundem Querschnitt (FLEX) oder flexible Schutzrohre aus dem Elektro-Modul werden mit Hilfe von geraden Abschnitten und Formteilen gezeichnet. Weiterhin werden Formteile wie Leitungen und Kabel behandelt, daher werden alle flexiblen Elemente in Stücklisten als flexible Leitungen mit bestimmter Länge dargestellt.



Um die Länge und die Anzahl der Abschnitte jeder Leitung/Rohr/Kanal in der Stückliste zu haben, sollte der Anwender die beiden Spalten Länge und Abschnitte (Anzahl) einfügen.

Wird nur die Gesamtlänge der Leitungen/Rohre/Kanäle mit gleichem Querschnitt in der Stückliste benötigt, sollten Sie nicht die Spalten Nr., Länge und Abschnitte einfügen.

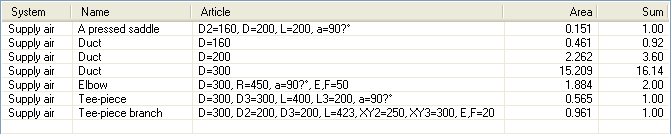

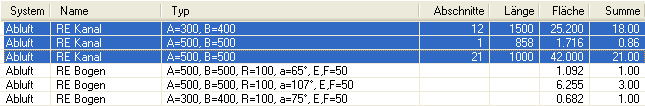

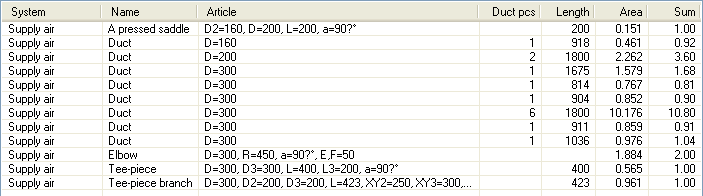

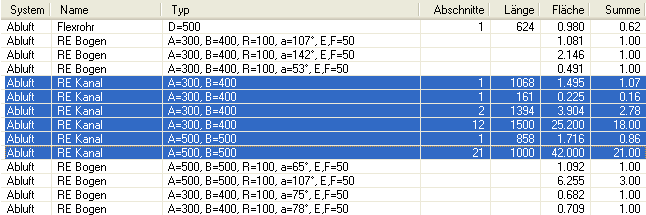

Ein Beispiel für eine Stückliste der Lüftungsanlagenteile:



Diese Spalte enthält die Anzahl der Leitungs/Rohr-Abschnitte mit gleicher Länge. z.B. 12 Abschnitte mit einer Länge von 1500 mm.



In der Spalte Länge ist die Elementlänge in mm definiert.

z.B. 1 Abschnitt mit einer Länge von 1068 mm

Die Spalte Fläche enthält die Ober-fläche in m2 oder die Gesamtfläche aller Elemente, die ausgewählt wurden.





Die Spalte Summe enthält die Gesamtlänge der Leitungen/Kanäle/Rohre in Metern. Die Spalte Summe wird nur dargestellt, wenn während der Stücklistenerstellung die Option Zusammenstellung markiert wird.



Formteile

Formteile-Typen oder Maße sind in der Spalte Typ dargestellt. Alle Maße sind die gleichen wie diejenigen, die in den Zeichnungen aus dem Katalog der 2D-Formteile verwendet werden.



Bei Lüftungsanlagen ist es möglich, die Spalte Fläche einzufügen, mit der die Oberfläche (in m2) der Elemente entsprechend dem Standard DIN–EN 14239 ermittelt wird.



Für Formteile wird in der Spalte Summe die Gesamtmenge jeden Typs angegeben.

Im der obigen Beispiel-Stückliste gibt es drei 107° Bögen mit einem Radius R = 100.
