Der Befehl CADprofi – Ursprung dient zur Bearbeitung von beliebigen Zeichnungselementen (Blöcken) ohne Verlust von Information über deren Attribute. Nach dem CADprofi – Ursprung kann man weiterhin die ursprünglichen Informationen in der Stückliste verwenden. Der Befehl löst die Blöcke so auf, dass alle Bestandteile auf denselben Layern bleiben und die Attribute in Text umgewandelt werden. Im Endeffekt sieht das Element nach dem CADprofi – Ursprung identisch aus, wie davor.

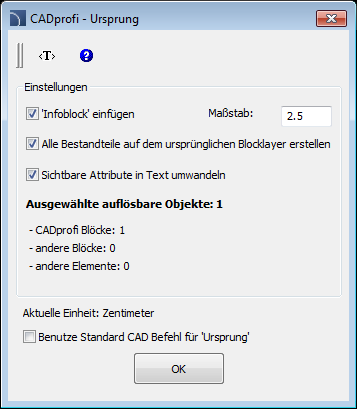

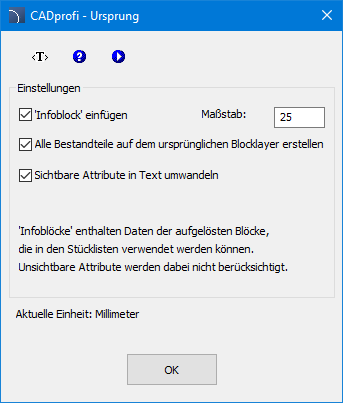

Dialogbox CADprofi - Ursprung
’Infoblock’ einfügen – es wird ein spezieller Block erstellt (Infoblock), an dem alle bisherigen Attribute hängen. Dieser Block wird nicht gedruckt, aber in den Stücklisten berücksichtigt. Dadurch kann man in den Stücklisten alle Attribute des Ursprungselements beibehalten.
Maßstab – definiert die Skalierung (Größe) des Infoblocks.
Alle Bestandteile auf dem ursprünglichen Blocklayer erstellen – diese Option setzt alle Bestandteile des aufgelösten Blocks auf den ursprünglichen Layer des Blocks und nicht auf die Layer der Ursprungselemente.
Sichtbare Attribute in Text umwandeln – wandelt alle sichtbaren Attribute in sichtbare Beschriftung (Text) um.
Hinweis
Das Aufrufen des Befehls Ursprung beim bereits vorher ausgewählten CADprofi Element wird automatisch den Befehl CADprofi – Ursprung (Intelligentes Auflösen von Blöcken) ausführen.
Der Befehl CADprofi – Ursprung wird nicht in allen CAD-Grundprogrammen unterstützt.
Das Auflösen der Blöcke ohne Option ‘Infoblock einfügen’ führt zum Verlust der Attribut-Daten des Blocks.
Das Auflösen der Blöcke ohne Option ‘Infoblock’ einfügen führt zum kompletten Verlust der Sachdaten aus dem ursprünglichen Block.
Hinweis
Intelligentes Auflösen von Blöcken lässt sich in den CADprofi Einstellungen aktivieren

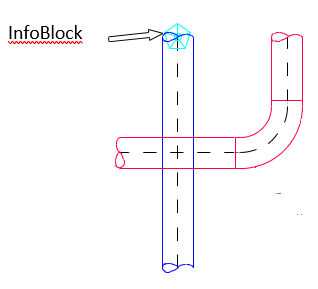

Ein Beispiel für die Notwendigkeit der Nutzung des Befehls CADprofi – Ursprung ist eine Kreuzung von zwei Rohrleitungen. In diesem Fall können Sie das untere Element auflösen und die unsichtbaren Teile herausschneiden. Die Information für die Stücklisten bleibt auch nach dem Auflösen der unteren Leitung in dem Infoblock erhalten.
|
|
|
|
|
Vor dem Auflösen |
Nach dem Auflösen |
Nach Bearbeitung mit Stutzen (_TRIM) |
Anderes Beispiel für die Nutzung des Befehls ist die Möglichkeit der Auflösung und Bereinigung aller Blöcke in der Zeichnung. Solche Vorgehensweise ermöglicht die Verkleinerung der Zeichnungsdatei sowie erhöht die Sicherheit des Projektes.
Hinweis
In den Dialogboxen mit Bezeichnungssymbolen befinden sich auch die sog. ‘Infoblöcke‘. Sie enthalten eine Auswahl von den meist genutzten Attributen zum Ausfüllen. Die Infoblöcke können verwendet werden, um Sonderelemente in den Stücklisten zu berücksichtigen, die selbst keine CADprofi Objekte sind.
CADprofi –
Ursprung und Verwendung von Infoblöcken
