Bemaßung bearbeiten

Der Befehl Bemaßung bearbeiten wird zum Ändern des Bemaßungsstils von Bemaßungen, die schon in die Zeichnung eingefügt sind, verwendet. Der Nutzer kann einen Stil wählen oder einen neuen erzeugen und dann die Bemaßungen zeigen, auf die dieser Stil angewendet werden soll. Auf diese Weise ist es möglich, “normale” Bemaßungen durch Architekturbemaßungen zu ersetzen.



Vorgehensweise

Bemaßung bearbeiten

1.    Aufruf des Befehls Bemaßung bearbeiten  .

2.    Wählen Sie im Dialogfenster Bemaßung bearbeiten den Bemaßungsstil, der für vorhandene Bemaßungen angewendet werden soll.

3.    (Optional) Klicken Sie auf Einen neuen Bemaßungsstil erstellen  , um einen neuen Stil zur aktuellen Zeichnung hinzuzufügen.

4.    (Optional) Aktivieren der Option Aktuellen Bemaßungsstil anpassen, um Änderungen im Bemaßungsstil vorzunehmen.

5.    Klicken Sie auf die Schaltfläche Ändern zum Schließen des Dialogfensters und die Bemaßungsauswahl zu aktivieren.

6.    Wählen Sie die Bemaßungen, von denen der Bemaßungsstil geändert werden soll.

7.    Klicken Sie auf die Taste Enter oder die rechte Maustaste, um die Änderungen vorzunehmen und den Befehl zu beenden.

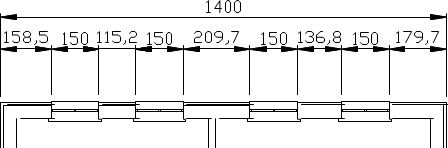

Normale Bemaßung

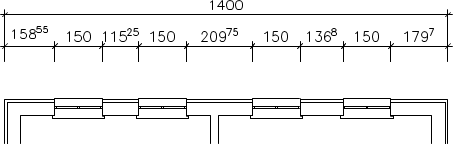

Ansicht nach Änderung der normalen Bemaßung in Architekturbemaßung
