Bauelemente

Das Programm bietet eine Bibliothek und Funktionalität für zusätzliche Bauobjekte im Befehl Bauelemente, wie z.B. Rinnensysteme, Schornsteine, Kamine und Mülltonnen. Diese Elemente können sowohl für Bauprojekte als auch für einfache Pläne zur Gestaltung verschiedener Anlagen verwendet werden.

In dem Befehl Bauelemente finden sich Rinnensysteme aus Stahl sowie PVC in Draufsicht, Fassadenansicht sowie Abflussrohre mit Zubehör.

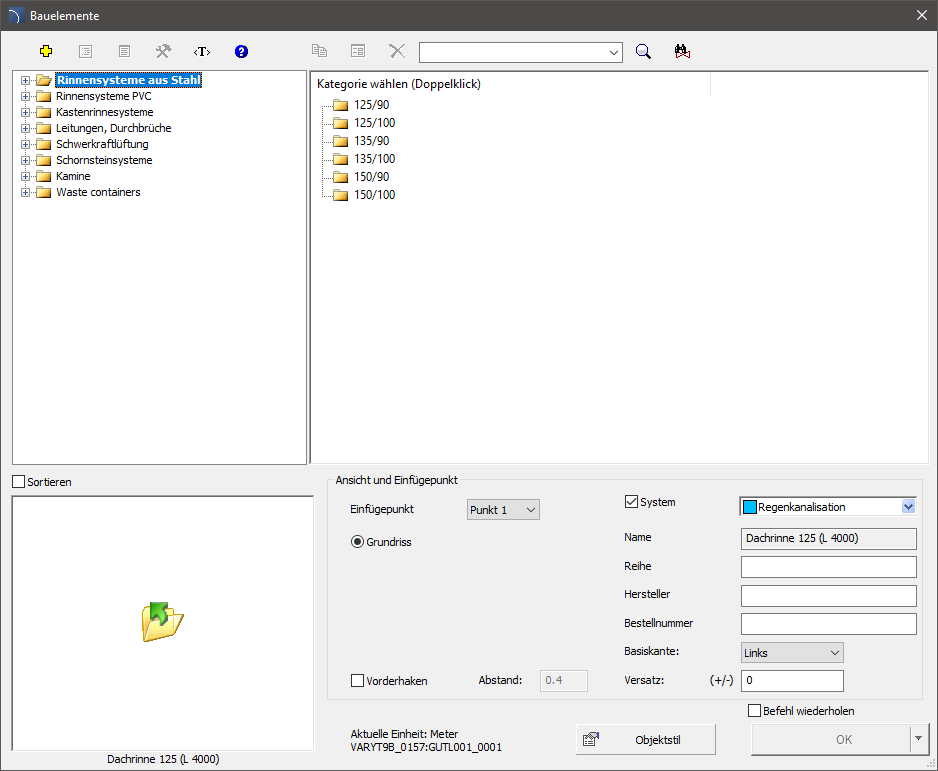

Dialogfenster „Bauelemente“

Bauelemente – das Dialogfenster hat folgende Bestandteile:

Liste der Kategorien – zeigt eine Liste vorhandener Elemente gruppiert in Kategorien und Unterkategorien.

Sortieren – aktiviert/deaktiviert die alphabetische Sortierung Kategorien und Elemente.

Detaillierte Liste – Liste der Elemente in der gewählten Kategorie.

Vorschau – zeigt eine Voransicht des aktuell gewählten Elements. Rechtsklick auf die Vorschau vergrößert die Ansicht.

Ansichts-und Einfügepunkt – Wahl der Ansicht und des Objekteinfügepunkts. Die verfügbaren Optionen hängen von der Art des Objekts ab.

Objektstil – Optionen zum spezifizieren des Objektstils und Detaillierung.

Dialogfenster Objektstil

•    Als Block einfügen – ermöglicht dem Nutzer ein Objekt in seine Einzelteile zerlegt, oder als einzelnes Objekt (Block) einzufügen.

•    Mit Attributen – aktiviert/deaktiviert das Hinzufügen von Attributen zum eingefügten Objekt.

•    Mittellinien – aktiviert/deaktiviert die Darstellung der Mittellinien am einzufügenden Objekt.

•    Verdeckt – aktiviert/deaktiviert Elemente, die am Objekt verdeckt sind.

•    Wipeout (Abdecken) – aktiviert/deaktiviert das Hinzufügen von Abdeckungen (Wipeout) zu den Objekten.

•    Details, Schraffur – aktiviert/deaktiviert das Zeichnen von Schraffuren und Objektdetails, wie Bohrungen in Flanschen, Pfeile für die Flussrichtung und andere.

•    Texte– aktiviert/deaktiviert möglicher Texte in Objekten.

Weitere Parameter des einzufügenden Objekts.

•    System – ist in den Programm-Einstellungen die Blocklayer - erweiterte Layerstruktur (siehe Seite 31) eingestellt, werden die Objekte auf Layern, abhängig von ihrer Installationsart (System) abgelegt. Im Fall des Einfügens von Objekten in vorhandene Leitungen wird die Option System ignoriert und die Objektlayer werden von der Leitungsart bestimmt.

•    Anfangs-/Endelement – ermöglicht den Anschluss zusätzlicher Elemente. Zum Beispiel erlaubt diese Option eine Absperrarmatur zusammen mit gewählten Flanschen einzufügen (am Anfang, am Ende oder beides).

•    Übergang einfügen – automatisches Einfügen eines Übergangs. Diese Option wird genutzt, wenn ein Objekt in eine bestehende Leitung eingefügt wird und sein Nenndurchmesser sich von dem der Leitung unterscheidet.

•    Bezugskante – Mitte, rechts, links. Die Bezugskante versteht sich in der Richtung des Zeichnens der Leitung.

•    Versatz: S – der Versatz der tatsächlich gezeichneten Leitung zu den in der Zeichnung ausgewählten Punkten.

OK – ermöglicht dem Anwender, das gewählte Objekt in die Zeichnung einzufügen.

Einfügeoptionen  – erweitert die Liste der verfügbaren Einfügeoptionen:

•    Einfügen (Objektstil wählen) – fügt gewähltes Objekt ein mit der Möglichkeit, die Optionen im Dialogfenster Objektstil zu ändern.

•    Einfügen mit eigenen Maßen – fügt gewähltes Objekt ein mit der Möglichkeit, alle Maße zu ändern, die bearbeitet werden können. Es ist auch möglich, eigene Maße durch Erstellen von Benutzerblöcken zu speichern – Erstellen und Erweitern von Benutzer-Produktreihen).

•    Entlang einer „Infolinie“ zeichnen – diese Option ermöglicht ein schnelles Zeichnen eines Rohrzuges entlang einer Polylinie oder einer Reihe von Linien.
