Der Befehl BKS-Symbole ermöglicht eine Vielzahl von Kennzeichen für Brandschutz, Katastrophenschutz und Sicherheitstechnik in die Zeichnung einzufügen. Dieser Befehl enthält auch öffentliche Informationssymbole sowie viele andere.

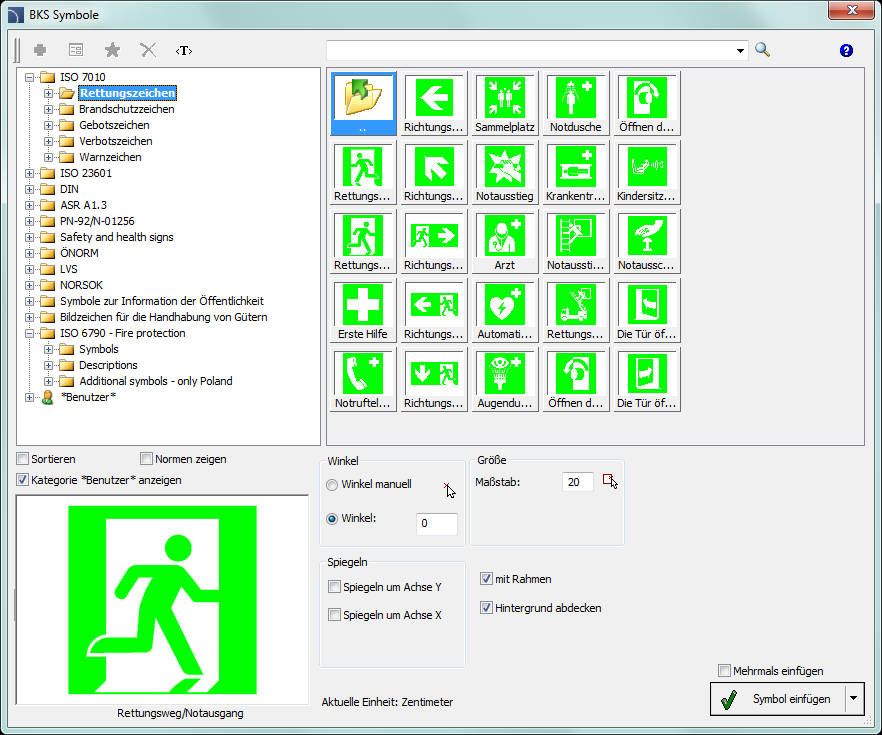

Dialogfenster BKS-Symbole
Verfügbare Optionen für dieses Dialogfenster wurden bereits in vorigen Kapiteln beschrieben (siehe Seite 124). Folgende zusätzliche Optionen sind in diesem Befehl enthalten:
Mit Rahmen – aktiviert/deaktiviert einen Rahmen um das eingefügte Symbol. Der Rahmen kann nützlich sein, zum Beispiel im Falle einer Schraffur im Bereich des Symbols. Dank des Rahmens wird das Symbol nicht mit schraffiert.
|
Wichtiger Hinweis Viele Evakuierungs-Symbole enthalten kleine Details. Um die Details dieser Symbole zu verstärken, ist ein spezieller Umriss von ihnen auf dem Layer CPCOLOR_255 platziert. Beim Drucken muss der Nutzer die Linienstärke und Farbe dieses Layers einstellen. Alternativ kann dieser Layer deaktiviert werden. |
BKS-Symbole
