Raumdefinition

Im CADprofi ist es möglich, Räum und andere Nutzflächen zu definieren und beschriften. Das Programm kann automatisch die Grenzen finden und die Fläche berechnen. Es ist auch möglich manuell Räume zu definieren oder “fremde” Grenzen (geschlossene Polylinien) zu nutzen, besonders bei Architekturzeichnungen, die nicht mit CADprofi erstellt wurden.

Mit dem Programm können bei der Raumdefinition auch technische Raumdaten erzeugt werden wie Nummer, Name und weitere Daten.

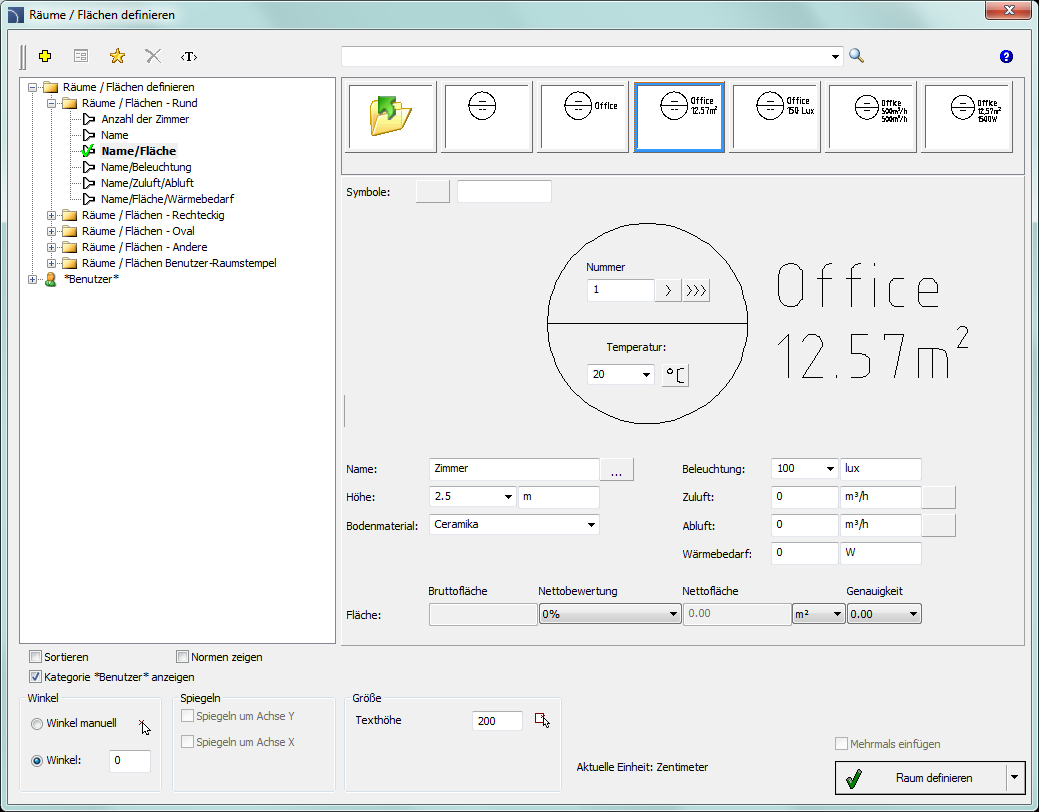

Dialogfenster Räume/Flächen definieren

In diesem Dialogfenster verfügbare Optionen wurden bereits in den vorhergehenden Kapiteln beschrieben (siehe Seite 124). Weitere Optionen, die der Befehl enthält:

Nummer – definiert die Raumnummer. Dieses Feld wird automatisch mit einer freien Nummer gefüllt. Mit den Schaltern kann der Nutzer zwischen der ersten freien Nummer  und der nächsten Nummer  wählen. Das Feld kann auch manuell mit einem beliebigen Wert gefüllt werden.

Informationen zur Fläche – eine Sammlung von Informationen über den definierten Bereich. Diese Daten werden als Attribute im Raumstempel gespeichert. Mit dem Schalter Durchsuchen  können typische Raumbezeichnungen gewählt werden.

Bruttofläche – Feld, das Informationen über die tatsächliche Raumfläche zeigt.

Berechnung der Bodenfläche:

Das Programm berechnet automatisch die Raumflächen der definierten Räume. In der Regel beinhalten Bauprojekte keine Putzstärke. Daher kann das Programm bei der Berechnung den “Putzabzug” berücksichtigen.

Es besteht auch die Möglichkeit, die Bodenfläche manuell einzustellen (z.B. wenn ein Bereich unter der Dachschräge abgezogen werden soll). Bei der Berechnung der Flächen ist es sehr wichtig, dass dieselbe Zeichnungseinheit wie in der Zeichnung verwendet wird. Der Anwender kann das Flächenformat mit Genauigkeit und Einheit einstellen.

Möglichkeiten, Räume zu definieren:

Nach Angabe der Parameter der Fläche muss der Nutzer sie in der Zeichnung definieren. Die Schaltfläche, die dafür verwendet wird, hat eine Auswahlliste zur Bestimmung der Methode zum Festlegen der Grenzen:

•    Raum definieren (automatisch) – diese Option sucht automatisch geschlossene Grenzen, mit denen der Raum definiert ist. Diese Methode kann genutzt werden, wenn alle Wände mit CADprofi gezeichnet sind und sie nicht durch zum Beispiel Türen oder Fenster unterbrochen sind (im CADprofi gibt es keine Notwendigkeit, Wände zu unterbrechen, wenn Fenster und Türen als verdeckte Objekte eingefügt sind - Wipeout).
Die automatische Suche nach Raumgrenzen kann auch verwendet werden, wenn die Wände nicht mit Hilfe von CADprofi erstellt wurden. In diesem Fall müssen vorher die „fremden“ Wandlinien auf den Layer „2DA_WAL_" verschoben werden.

•    Polylinie wählen – damit kann eine Grenze gewählt werden (geschlossene Polylinie), die dann im CADprofi als Raum erfasst wird. Diese Option kommt oft in Fremdzeichnungen zur Anwendung, in denen die Räume bereits durch Grenzen umfasst sind.
Hinweis: in CAD-Programmen wird eine Polylinie durch die Option Schließen geschlossen. Der Status kann im CAD-Eigenschaftenfenster überprüft werden.

•    Raumgrenze manuell – Möglichkeit, eine Raumgrenze manuell zu zeichnen. Der Nutzer muss alle Raumecken zeigen. Um den Befehl zu beenden sollte Enter oder die rechte Maustaste gedrückt werden.

•    Logische Raumteilung – zeichnet Raumtrennlinien. Die Trennlinien werden auf einem separaten Layer abgelegt, der beim Plotten deaktiviert ist. Diese Linien ermöglichen eine logische Unterteilung  der Räume oder eine Fläche zu definieren, die nicht mit Wänden umgrenzt ist (z.B. Trennung zwischen Pantryküche und Wohnraum).

Vorgehensweise

Nach Änderungen in der Zeichnung aktualisiert das Programm automatisch die Berechnung der Bodenflächen (möchte der Nutzer die Bodenflächen nicht aktualisieren, muss er sie manuell bestimmen).
Während der Aktualisierung werden Raumgrenzen mit entfernten Raumblöcken gelöscht.

Die Daten werden bei jedem Verwenden des Befehl Raum/Fläche definieren aktualisiert.
