Layerstandards im CADprofi

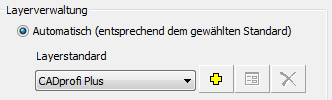

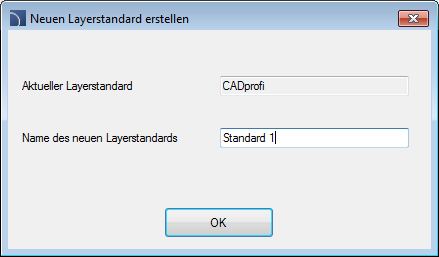

Alle Objekte im CADprofi sind klassifiziert entsprechend dem Open BIM (IFC-Klassifizierung). Im Programm gibt es die Möglichkeit eine automatische Layersteuerung zu verwenden. Nach dem Einschalten dieser Option werden Objekte der verschiedenen BIM-Klassen auf einem entsprechenden Layer eingefügt, der im Layerstandard definiert wurde. Der Benutzer kann mehrere Layerstandards selbst definieren und bearbeiten.

Für die meisten Objekte lassen sich direkt beliebige Layer-Parameter definieren. Nur für Rohrleitungen, Lüftungs- und Elektrokanäle werden die Layerparameter nicht direkt angegeben. Die Layerparameter für diese Art von Leitungen werden über die dazugehörigen Systeme festgelegt.

Bei der Nutzung von erweiterter Layerstruktur zu den Layernamen werden zusätzlich Suffixe hinzugefügt, die den zugehörigen Systemen entsprechen (z. Bsp. „v“ für Vorlauf oder „r“ für Rücklauf).

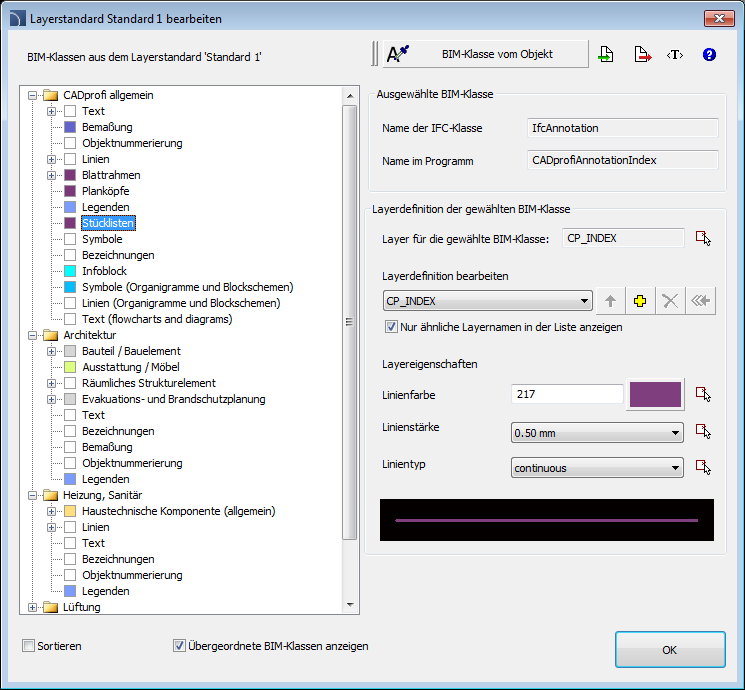

Die Dialogbox „Layerstandard bearbeiten” enthält folgende Positionen:

 BIM-Klasse vom Objekt – ermöglicht die Übernahme der BIM-Klasse (IFC) von einem in der Zeichnung vorhandenen Objekt

 Layerstandard aus einer Datei importieren – ermöglicht den Import eines kompletten Layerstandards aus einer *.stdlay Datei. Die vorhandenen Einstellungen werden dabei überschrieben.

 Layerstandard in eine Datei exportieren – ermöglicht den Export eines kompletten Layerstandards in eine *.stdlay Datei.

BIM-Klassen aus dem Layerstandard – Liste aller verfügbaren BIM-Klassen.

Name der IFC-Klasse – Name der Klasse nach dem IFC-Standard (Open BIM).

Name im Programm –erweiterte Klassenbezeichnung, die eine genauere Differenzierung der Objekte ermöglicht.

Layer für die gewählte BIM-Klasse – Layername für die aktuelle BIM-Klasse.

Layerdefinition vom Objekt übernehmen – ermöglicht die Übernahme des Layers von einem Objekt in der Zeichnung.

Neuen Layer anlegen  – ermöglicht die Anlage eines neuen Layers.

Layerdefinition aus dem Standard entfernen  - löscht den ausgewählten Layer. Das Löschen eines vorhandenen CADprofi-Standardlayer ist nicht möglich. In solchen Fällen werden nur die Standardparameter des Layers wiederhergestellt, falls sie zuvor geändert wurden.

Layerdefinition aus Vorgabe wiederherstellen  - übernimmt für die BIM-Klasse den Layer aus dem Layerstandard CADprofi.

Layereigenschaften – in diesem Bereich werden die Layereigenschaften der gewählten BIM-Klasse bearbeitet. Diese Option ist nicht aktiv, wenn die Layerdefinition * Wie übergeordnete Klasse * angegeben ist. In diesem Fall sollte der Button In die übergeordnete Klasse wechseln genutzt werden um die Bearbeitung zu ermöglichen.

Nur ähnliche Layernamen in der Liste anzeigen – diese Option zeigt nur Layer, die ähnliche Namen haben.

Layerstruktur im Layerstandard CADprofi (CADprofi Plus)

Der Layername, der automatisch erzeugt wird, besteht aus mehreren Teilen:

•    Die ersten 3 Zeichen definieren die Branche und die Art der Objekts (2DH, 3DL, usw.).

•    Die nächsten Zeichen bestimmen die Art des Objekts z.B. Symbol, Leitung, Kanal usw.

•    Das Ende des Layernamens definiert die Zugehörigkeit zu einembestimmten System („v“ = Vorlauf, „r“ = Rücklauf), Material, Leitungsart usw. Die Endungen werden nur verwendet, wenn Sie in der Dialogbox Einstellungen die Erweiterte Layerstruktur angekreuzt haben.

Weitere in den CADprofi Layerstandards existierenden Layer bestimmen den Detailierungsgrad der Zeichnung (Details, Achsen, verdeckte Kanten) oder dienen speziellen internen Zwecken.

Layerfarben

In der automatischen Layerstruktur werden Farben verwendet, die auf einem schwarzen Bildschirmhintergrund gut sichtbar sind. Aus ergonomischen Gründen werden nur bestimmte Farben aus dem Bereich von 10 bis 249 verwendet. Wenn die Farbe durch eine Norm definiert ist, sollte sie entsprechend des Standards verwendt werden, z.B. eine Versorgungsleitung im Heizungsmodul, sollte eine rote Farbe (oder einen roten Farbton) haben. Für Objekte, deren Farbe nicht von Normen abhängt sollten solche Farben verwendet werden, denen bequem eine Linienstärke zuzuordnen ist. Plotstile: „CADprofi Color” und „CADprofi Mono” haben jeweils 4 Linienstärken definiert. Es folgt eine Tabelle von Farben für jede Linienbreite.

Die Farben 18, 28... 19, 29... haben keine zugeordnete Linienstärke und werden nicht im CADprofi verwendet. Sie können diese Farben unbedenklich mit eigener Layerstruktur verwenden.

Layerfarben für die Ausgabe

Um auf den Ausdrucken geeignete Linienfarben und-stärken zu erhalten sollten Sie die Plot-stiltabellen CADprofi Color.ctb oder CADprofi Mono.ctb verwenden. Wenn die CADprofi Plotstile nicht im CAD-Programm vorhanden sind, kopieren Sie alle Dateien aus dem Verzeichnis C:\ProgramData\CADprofi\20XX.x\PlotStyle in das entsprechende Verzeichnis Ihres CAD-Programms. Der Pfad dieses Ordners kann in den CAD-Programmoptionen überprüft werden. Wenn z.B. auf Windows 7 BricsCAD V14 DE installiert ist, ist der Pfad folgender: C:\Users\Xxx\AppData\Roaming\Bricsys\Bricscad\V14\de_DE\PlotStyles

Die Layerstruktur von CADprofi

Der Layername, der automatisch erzeugt wird, besteht aus mehreren Teilen:

•    Die ersten 3 Zeichen definieren die Branche und die Art der Zeichnung (2D, 3D, usw.).

•    Die nächsten Zeichen bestimmen die Art des Objekts z.B. Symbol, Leitung, Kanal usw.

•    Das Ende des Layernamens definiert die Zugehörigkeit zu einembestimmten System („v“ = Vorlauf, „r“ = Rücklauf), Material, Leitungsart usw. Die Layernamen werden nur verwendet, wenn Sie in der Dialogbox Einstellungen die Erweiterte Layerstruktur angekreuzt haben (Siehe Seite ).

Es ist auch möglich, zusätzliche Layer im CADprofi zu erzeugen, die den Detailierungsgrad der Zeichnung bestimmen (Details, Achsen, verdeckte Kanten) sowie spezielle Layer.

Layerfarben

In der automatischen Layerstruktur werden Farben verwendet, die auf einem schwarzen Bild-schirmhintergrund gut sichtbar sind. Aus ergonomischen Gründen werden nur bestimmte Farben aus dem Bereich von 10 bis 249 verwendet. Wenn die Farbe durch eine Norm definiert ist, sollte sie entsprechend des Standards verwendt werden, z.B. eine Versorgungsleitung im Heizungsmodul, sollte eine rote Farbe (oder einen roten Farbton) haben. Für Objekte, deren Farbe nicht von Normen des Anwenders abhängt sollten solche Farben verwendet werden, denen bequem eine Linienstärke zuzuordnen ist. Plotstile: „CADprofi Color” und „CADprofi Mono” haben 4 Linienstärken definiert. Es folgt eine Tabelle von Farben für jede Linienbreite.

Die Farben 18, 28... 19, 29... haben keine zugeordnete Linienstärke und werden nicht im CADprofi verwendet. Sie können diese Farben unbedenklich mit eigener Layerstruktur verwenden.
