Teilen - allgemeine Elemente

Der Befehl Teilen - allgemeine Elemente ermöglicht es, 2D-Leitungen in Segmente zu unterteilen. Während der anfänglichen Planungsphase ist es am einfachsten die Installation ohne auf die einzelnen Segmentlängen zu achten zu zeichnen. In der letzten Phase ist es möglich, lange Leitungen in einzelne Segmente zu teilen, die später während der Ausführung des Projekts bestellt werden sollen. Es können alle Kanäle schnell in Segmente mit einer gewünschten Länge oder einzelne Leitungen dynamisch aufgeteilt werden.

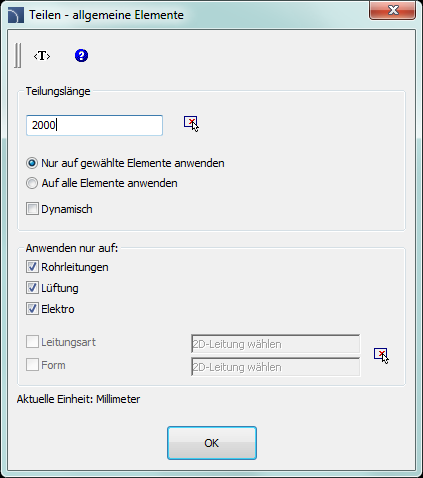

Teilungslänge – gibt die Segmentlänge an, in die die Leitung geteilt wird. Die Länge kann auch durch Klick auf den Schalter Am Bildschirm bestimmen

(durch Wahl zweier Punkte in der Zeichnung) festgelegt werden.

Nur auf gewählte Elemente anwenden – teilt nur Leitungen von gewählten Elementen.

Dynamisch – aktiviert/deaktiviert den dynamischen Teilungsmodus. Der dynamische Modus teilt Leitungen in unterschiedlich lange Segmente. Die Segmentlänge kann durch Eingabe des Wertes in der Befehlszeile oder durch Zeigen von 2 Punkten erfolgen.

Anwenden nur auf: – die Auswahl des Gewerks, in dem die Leitungsteilung erfolgen soll. Diese Schalter arbeiten zusammen mit den Optionen Nur auf gewählte Elemente anwenden (bei der Auswahl werden nur Leitungen der angekreuzten Gewerke, Leitungsart oder Form berücksichtigt) und Auf alle Elemente anwenden (alle Leitungen der gewählten Gewerke, Leitungsart oder Form werden geteilt).

Anmerkung

Die Funktion “Nur auf gewählte Elemente anwenden” ermöglicht die Leitungen im Auswahlfenster zu wählen.
Ist im Auswahlfenster eine Leitung, die nicht im Dialogfenster markiert wurde, wird dieses Element übersprungen.

Leitungsart – ermöglicht ein geeignetes System zu wählen in dem die Leitungen geteilt werden z.B. Zuluft, Abluft, usw.
Mit dem Schalter 2D-Leitung wählen

kann eine Leitungsart aus der Zeichnung gewählt werden.

Form – Dieser Schalter erlaubt, die Form der Leitungen zu bestimmen, für die die Teilung durchgeführt werden soll z.B. rund, rechteckig. Um die Daten zu bestimmen, gehen Sie auf 2D-Leitung wählen

und wählen Sie eine Leitung von der sie die Daten benötigen.

Dynamische Leitungsteilung

1. Start des Befehls Teilen - allgemeine Elemente .

2. Im Dialogfenster Rohre teilen schalten Sie Dynamisch ein und verlassen es mit OK. Nach dem Schließen wählen Sie die entsprechende Leitung (P1).

3. Die Anwendung wird automatisch den nächsten Endpunkt markieren, von dem aus die Leitung in Segmente geteilt wird.

4. Geben Sie in der Befehlszeile die Länge des neuen Segmentes ein. Dieser Wert wird vom Startpunkt gemessen und teilt dann die Leitung.

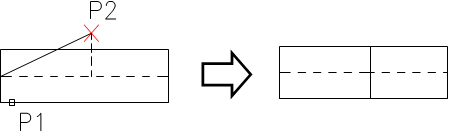

5. (Optional) Geben Sie einen Punkt auf der Leitung an (P2) um die Länge des Segmentes festzulegen.

6. (Optional) Wiederholen der Schritte 4 oder 5 um die Leitungsteilung fortzusetzen.

7. Beenden Sie den Befehl mit der rechten Maustaste der der Enter-Taste.

Teilung mehrerer Kanäle in Segmente

1. Start des Befehls Teilen - allgemeine Elemente .

2. Im Dialogfenster Rohre teilen schalten Sie Dynamisch aus.

3. Geben Sie die Segmentlänge ein, in die die Kanäle aufgeteilt werden sollen.

4. Wählen Sie die Option Nur auf gewählte Elemente anwenden oder Auf alle Elemente anwenden.

5. Wählen Sie die Installationsart mit Hilfe des Schalters , und dann die Elemente, die den Leitungstyp und die Form der zu teilenden Kanäle oder Rohre haben.

6. Das Dialogfenster wird nach Klick auf den Schalter OK geschlossen.

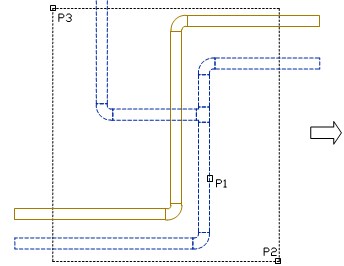

7. Wenn Nur auf gewählte Elemente anwenden aktiviert ist, erlaubt das Programm die Auswahl der Elemente, die geteilt werden sollen (P2, P3).

8. Beenden Sie den Befehl mit der rechten Maustaste oder der Taste Enter.

Wichtiger Hinweis

Die Leitungsteilung erfolgt auch bei Leitungen, die nicht auf dem Bildschirm sichtbar sind. Mit einer großen Anzahl von Leitungen kann die Operation eine längere Zeit für in Anspruch nehmen, daher wird dem Anwender in der Befehlszeile der Bearbeitungsstand angezeigt.

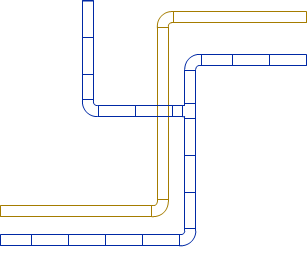

Teilung eines Systems in Segmente, die Kanäle des anderen Systems werden nicht geteilt
