Mit den Produktbibliotheken von Legrand oder PiN ENERGIA, die in der Hersteller Bibliothek) verfügbar sind, ist es möglich, Projekte mit Stromschieneninstallationen in 2D und in 3D zu erstellen.

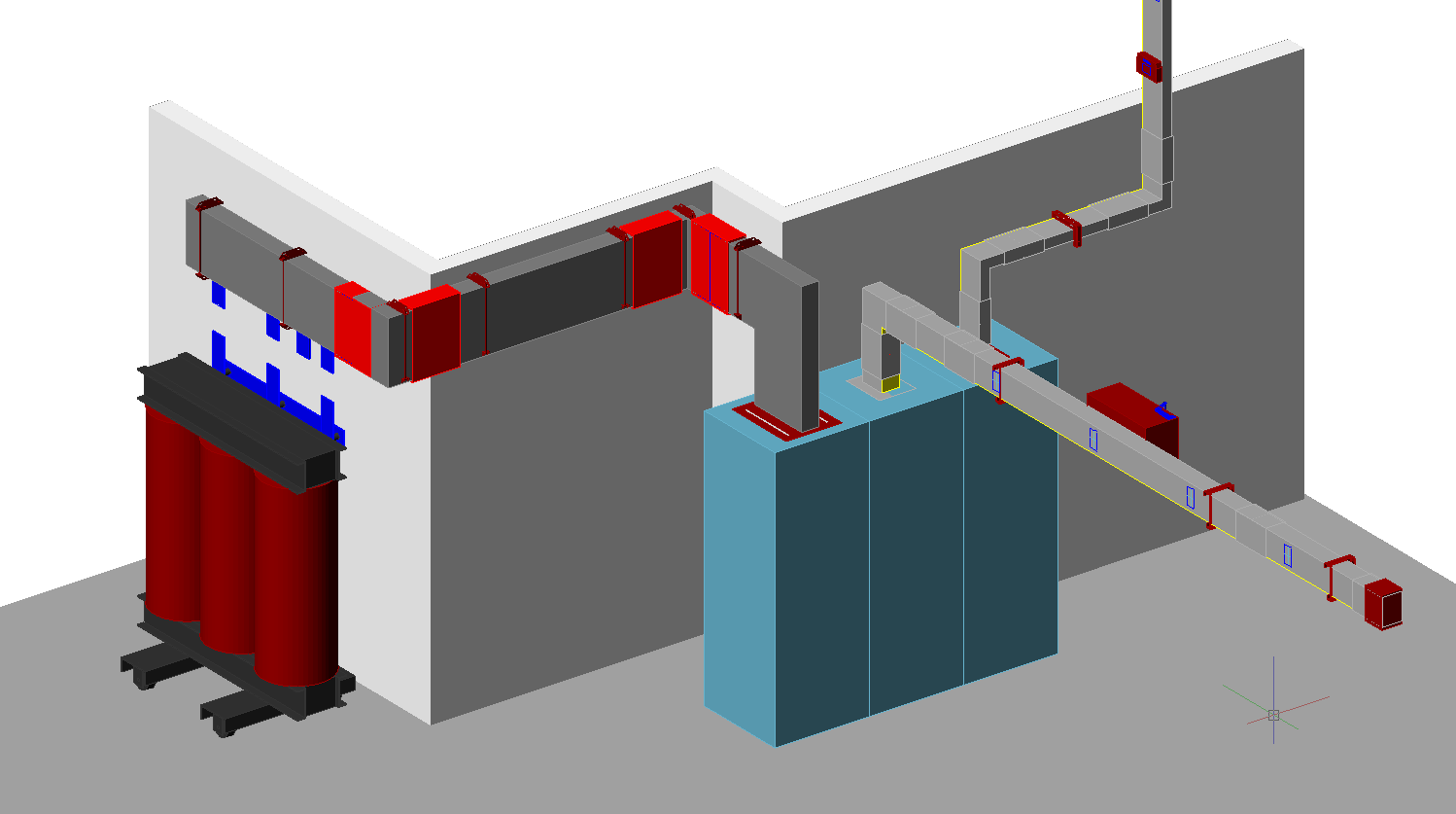

Beispiel für ein Installationsprojekt mit Stromschienen
|
Anmerkung Um eine detaillierte Stückliste zu bekommen ist es notwendig, den Entwurf der Stromschienen in 3D auszuführen. |

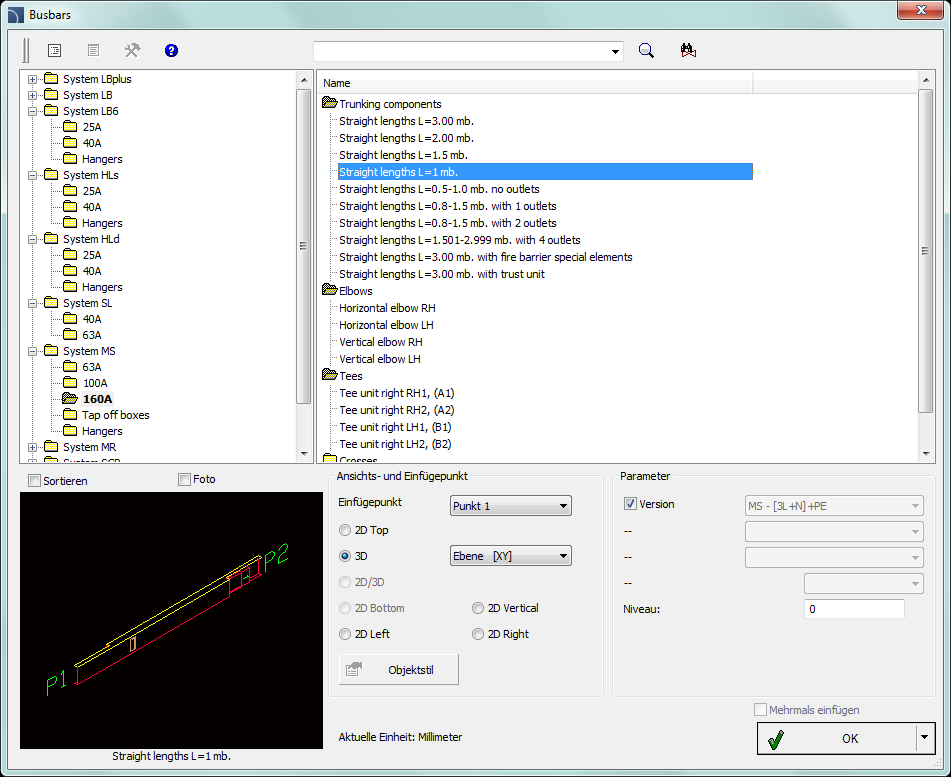

Bibliothekeninhalt
|
In der Bibliothek finden Sie alle Elemente, die zum Entwurf von Stromschieneninstallationen erforderlich sind. Transformatoren, Schaltanlagen und diverses Zubehör sind auch verfügbar. |
|
Objekt in der Zeichnung einfügen und anschließen
Das Einfügen von Objekten ist intuitiv, und die Bibliotheksbenutzung unterscheidet sich nicht von allgemeinen Prinzipien der Zeichnungserstellung mit Hilfe von CADprofi.
Alle Stromschienen haben entsprechend definierte Anschlusspunkte, damit kann das Programm automatisch ein Objekt mit einem bereits in der Zeichnung vorhandenen Objekt verbinden. Dieser Prozess beschleunigt den Entwurf von Installationen (vor allem in 3D) durch die Befreiung des Anwenders vom Aufwand der Bestimmung der Einfügepunkte und des Drehwinkels. Das Programm überprüft auch die Richtigkeit der Anschlüsse und sorgt so für die korrekte Ausführung des Projekts. Der Entwurf von Stromschieneninstallationen basiert auf dem Einfügen von Elementen mit automatischem Anschluss an die zuvor eingefügten Elemente. Dieser Vorgang wird wiederholt, bis die gesamte Installation aufbereitet ist. Dieses Design-Modell ist sehr schnell (auch in 3D) und umfasst auch die erforderliche Präzision.

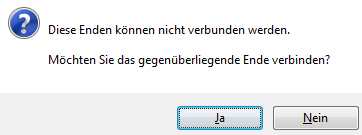

Bei der Auswahl der Objekte sollte der Nutzer sein Augenmerk auf die Einstellungen des Einfügepunktes lenken. Durch geeignete Wahl des Einfügepunktes wird ein automatischer Anschluss der Objekte ermöglicht. Im Falle eines unkorrekten Anschlusses wird eine Meldung über eine fehlende Möglichkeit die Stromschiene anzuschließen angezeigt und die Möglichkeit der Drehung des Stromschienenendes gegeben.
|
|
|
Korrekter Objektanschluss
Wichtiger Hinweis
Automatische Objektverbindung ist
nur bei Objekten, die zueinander passen, möglich – in der Regel im gleichen
System.
Beim Anschluss wird das Ende der Stromschiene gewählt, das näher dem
vom Nutzer gezeigten Punkt liegt.
