Zeichnen von Gitterrinnen

Im CADprofi können Sie Cablofil Gitterrinnen zeichnen.

Das System ist im Befehl Hersteller Bibliothek) verfügbar.



Dieser Befehl ermöglicht einzelne Rinnen oder automatische Rinnenzüge mit gleichzeitigem Einsetzen von Bögen zu zeichnen (oder ohne Bögen). T-Stücke und Übergänge sind auch verfügbar.
Diese Objekte werden automatisch an Rinnen (Ein-Klick-Technologie) angeschlossen.

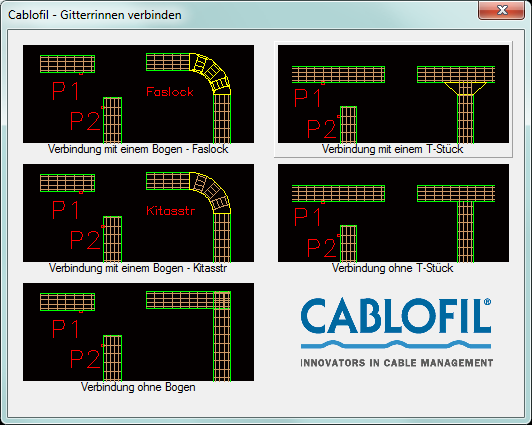

Für bequemere Bearbeitung der Rinnen mit automatischem Einfügen von Bögen und T-Stücken wird der Befehl  Cablofil – Gitterlinien verbinden  verwendet.



Um dem Benutzer eine detaillierte Ausführung von Gitterrinnen zu erleichtern, gibt es in der Cablofil-Bibliothek außer der Grundelemente auch noch weitere Objekt-Kategorien:

Montagepläne – diese Kategorie enthält Pläne, die die Rinnenmontage darstellen. Montagepläne werden nur zur grafischen Erläuterung genutzt. Deshalb sind die Montagesymbole nicht bei der Erstellung von Stücklisten enthalten.

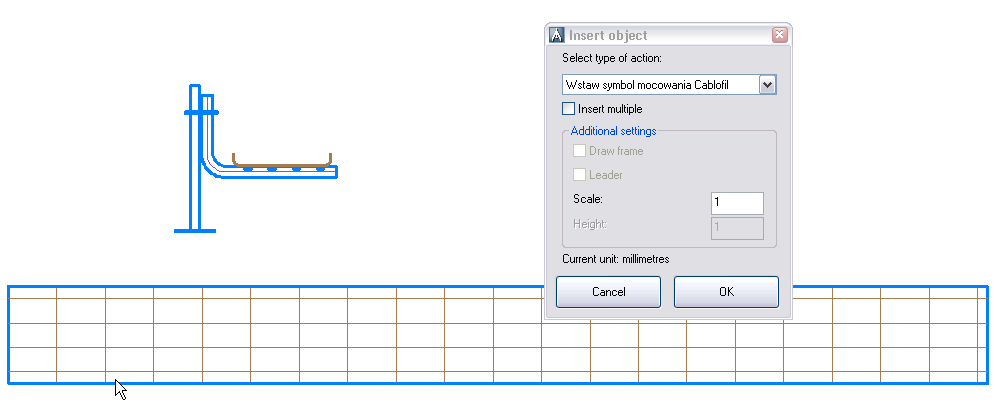

Um automatisch Montagepläne einzufügen kann der Nutzer den Befehl Weitere Ansicht einfügen verwenden.

Zubehör – diese Kategorie enthält zusätzliche Elemente, wie z.B. Griffe, Brandschutzkammern usw. Solche Elemente, die in das Projekt eingefügt werden, können in die Stücklisten aufgenommen werden. Einige Elemente (z.B. Klammern, Griffe usw.) sind zu klein, um in Plänen sichtbar zu sein. Statt vieler "kleiner" Objekte für das Projekt ist es möglich, eine Tabelle mit den zusätzlichen Elementen einzufügen. Die Elemente werden zusammen mit den Mengen in die Stückliste aufgenommen.
Zum Bearbeiten der Menge der zusätzlichen Elemente kann der Anwender den Befehl zum Bearbeiten von Attributen oder den CADprofi-Befehl Attribute und Beschriftungen nutzen.




Liste der Verbinder – die Verbinderdaten sind in den Gitterrinnen enthalten. Deshalb ist es nicht erforderlich, die Verbindungselemente als grafische Objekte zu zeichnen. In der Liste der Verbinder ist es nur möglich, die technischen Daten der Verbindungselemente zu prüfen.



Material der Gitterrinne

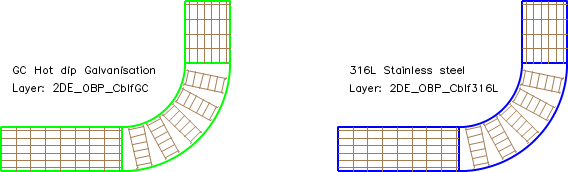

Während des Entwurfs ist es möglich, das Material der Cablofil Gitterrinnen anzugeben. Das Programm fügt Rinnen mit unterschiedlichem Material auf separaten Layern ein.
Zum Beispiel wird der Layer 2DE_OBP_CblfEZ für Cablofil elektrolytisch-verzinkt (EZ) verwendet, der Layer 2DE_OBP_Cblf316L wird für Rinnen aus Edelstahl verwendet (316L).

Bei der Einfügung von Cablofil-Elementen prüft das Programm den Layernamen und die Objekte, die auf Layern liegen, die mit 2DE_OBP_Cblf beginnen. Deshalb sollte der Anwender nicht die Namen der Rinnenlayer ändern.


Eine Ausnahme von dieser Regel kann beispielsweise die Notwendigkeit sein, zusätzliche Layer für Brandschutz oder andere spezielle Installationen hinzuzufügen. Zum Beispiel kann  2DE_OBP_CblfEZ_ppoz in Brandschutzanlagen für elektrolytisch verzinkte Rinnen verwendet werden. In einem solchen Fall wird in Cablofil-Stücklisten anstelle von Material, der Layer-Name sichtbar sein.

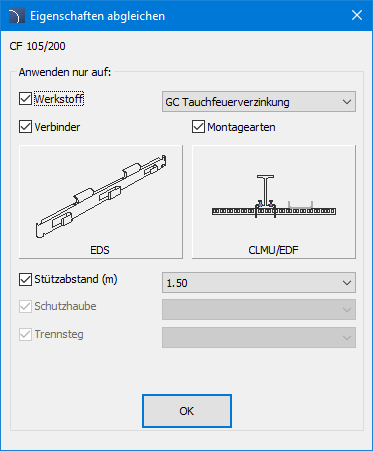

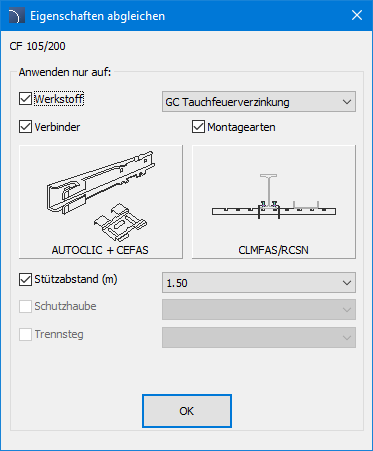

Zum Ändern des Materials und anderer Rinnenparameter kann der Nutzer den Befehl Cablofil – Eigenschaften abgleichen  verwenden.

Um Fehlfunktionen von Rinnenmaterial zu vermeiden wird nicht empfohlen, die Rinnen-Layer mit den CAD-Programm Standardoptionen zu ändern.

Komplexe Konstruktionen

In realen Anlagen ist es sehr oft notwendig eine Rinne über einer anderen zu führen. Manchmal ist es erforderlich viele Kabelrinnen an Decken, Wänden usw. zu montieren. In Grundrissen ist es sehr schwierig solche Konstruktionen darzustellen, da sich viele Kabelrinnen überschneiden und damit das Projekt unübersichtlich wird.

Dieses Problem wird durch "komplexe Konstruktionen" gelöst. In diesem Fall ist es möglich, statt des Zeichnens überlappender Rinnen eine Trasse zu zeichnen, die einen Rinnenabschnitt sowie ein Schema zeigt, dass die Anordnung der Rohre und Formteile in der Trasse darstellt.

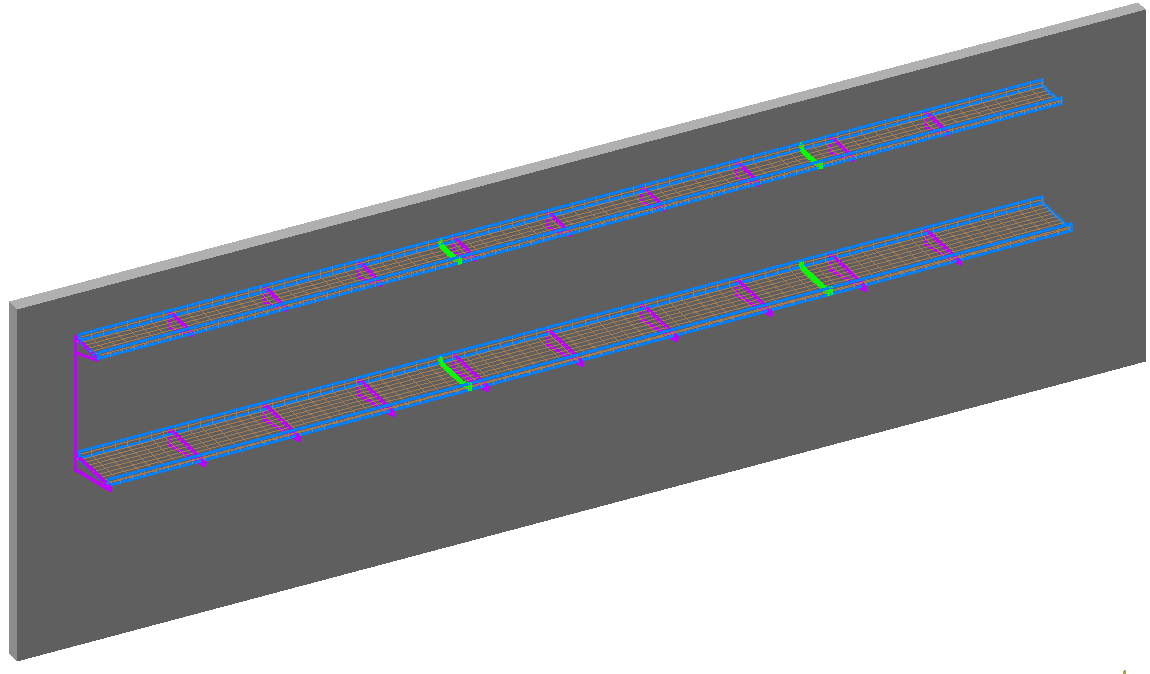

Beispiel: zwei Kabelrinnen – eine über der anderen

2D Zeichnung – erweiterte Konstruktion mit  CabloCAD

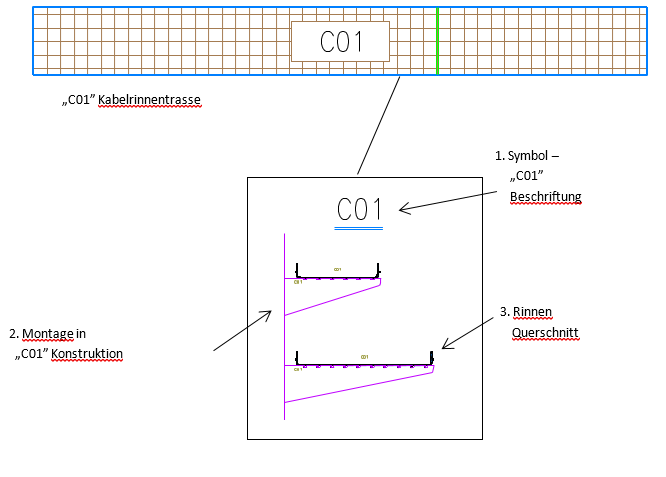

Ein komplexes Konstruktionsschema muss folgende Elemente enthalten:

1.    Konstruktionsbeschriftung – die Kennzeichnung muss eindeutig sein (z.B. C01, A15 usw.). In einem Projekt ist es nicht möglich, mehrere komplexe Konstruktionen mit der gleichen Beschriftung (ID) zu definieren.

2.    Montage – das Schema enthält spezielle Montagesymbole. Beim Einfügen von Montagesymbolen muss der Montageabstand und die Konstruktions-ID angegeben werden (z.B. C01, A15…).

3.    Rinnenquerschnitt – beim Einfügen des Montagesymbols sollte der Nutzer den Verbindungstyp angeben, damit Kabelrinnen und Konstruktionsbeschriftung miteinander verbunden werden (z.B. C01, A15…).

Rinnentrasse – beim Zeichnen der Rinnentrasse ist es erforderlich, die Gesamtbreite und –höhe, die von allen Kabelrinnen eingenommen wird, auf der festgelegten Trasse anzugeben.

Wichtiger Hinweis:

Zu einer bestimmten komplexen Konstruktion (z.B. C01) gehören alle Elemente, die die angegebene ID (z.B. C01) enthalten. Aus diesem Grund ist zur visuellen Kontrolle die ID in allen Montagesymbolen und Rinnenquerschnitten sichtbar. Diese ID befindet sich auf einem nichtdruckbaren Layer, deshalb ist sie nur auf dem Bildschirm sichtbar.

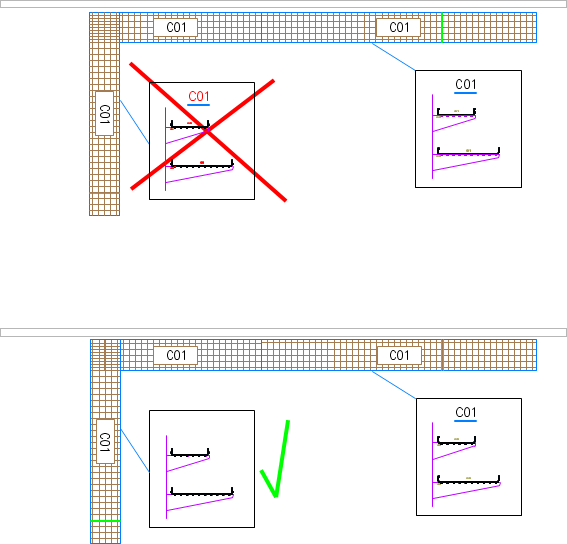

Bei der Definition einer komplexen Konstruktion (ein Entwurf) sollte vermieden werden, Elemente mit unterschiedlichen IDs zu mischen. Beim Kopieren von Elementen zwischen komplexen  Konstruktionen ist es notwendig die IDs entsprechend anzupassen (Attribut-Kennzeichnung).





Es ist nicht möglich, mehrere gleiche komplexe Konstruktionen in einem Projekt zu definieren. Aus diesem Grund sollten Systeme mit komplexen Konstruktionsdefinitionen nicht dupliziert werden. Dies kann zu Fehlern bei der Erstellung von Stücklisten führen (doppelte Elemente in der Zeichnung können die Anzahl der Rinnen und des Zubehörs in den Stücklisten verfälschen).

Benötigt der Anwender Duplikate von komplexen Konstruktionsschemen, sollte er alle Kopien “auflösen” oder er muss “bereinigte IDs” (leere Beschriftungsattribute) verwenden. Diese Kopien werden dann durch das Programm nicht in die Stücklisten übernommen.
