Die Zeichnungserstellung von 2D-Installationen ist mit dem Zeichnen von Leitungen sowie Hinzufügen von Objekten und Beschriftungen verbunden. CADprofi ermöglicht die automatische Zeichnung von Leitungszügen und Armaturen jeglicher Art in der 2D-Ansicht. Es erlaubt dem Anwender schnell Leitungen zu verbinden und sie zu bearbeiten. Es ist auch möglich Armaturen in die zuvor gezeichnete Leitungen einzufügen (mit der Eigenschaft automatisch Übergänge zu generieren). Alle Objekte werden auf entsprechenden Layern abgelegt, die ihre Leitungsart definieren (Vorlauf, Rücklauf, Zuluft usw.).

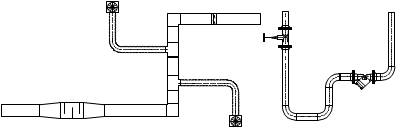

Beispiel einer 2D-Ansicht
CADprofi enthält verschiedene Objekte:
•Heizkörper – es ist möglich Heizkörper in 2D-Grundrissen und in Strangschemen zu verwenden.
•Sanitärobjekte – die Objekte werden in der Wasserversorgung um beim Abwasser verwendet.
•Parametrische Objekte – diese Objekte stellen tatsächliche Ansichten von Geräten wie Kesseln, Tanks, Blockpumpen usw. dar. Für parametrische Objekte ist es möglich, die technischen Daten und alle Dimensionen angeben.
•Parametrische Armaturen – ebenso wie die Objekte, stellen parametrische Armaturen tatsächliche Ansichten dar (Armaturen, Leitungsausrüstungen, Flansche). Das Hauptmerkmal dieser Objekte ist die Fähigkeit, sie in 2D-Leitungen einzufügen.
•Objekte aus der Hersteller-Bibliothek – sie sind mit dem Befehl Hersteller Bibliothek aufrufbar. Produkt-Bibliotheken werden zusammen mit den Herstellern erstellt und enthalten daher eine sehr umfassende Quelle für Objekte (Blöcke), die in der Praxis eingesetzt werden. Produkt-Bibliotheken werden ständig aktualisiert und werden von Herstellern über das Internet zur Verfügung gestellt. Nach Installation von CADprofi ist es möglich weitere Bibliotheken zu einem späteren Zeitpunkt in das Programm aufzunehmen, bzw. die vorhandenen Herstellerbibliotheken zu aktualisieren.
•Objekte vom Nutzer definiert – jeder Anwender kann dem Programm Objekte hinzufügen, die für die Konstruktion verwendet werden.
