Der Befehl Isolierung - allgemeine Elemente ermöglicht das Isolieren von Leitungen. Es ist möglich die Dicke der Isolierung festzulegen oder auch die Isolierung zu löschen.

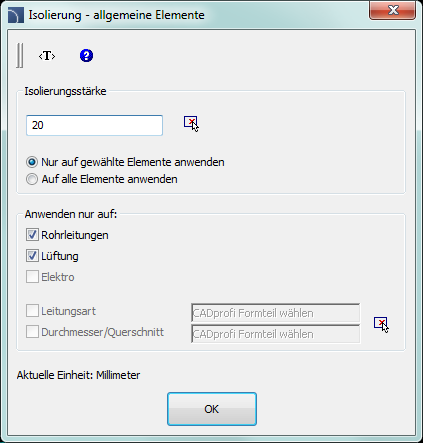

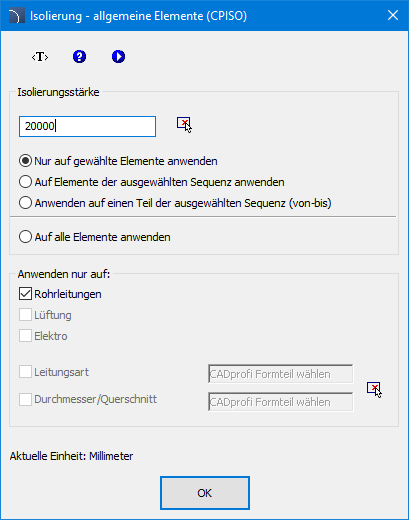

Dialogfenster Isolierung – allgemeine Elemente
Das Dialogfenster enthält die folgenden Elemente:
Dicke für die Isolierung – bestimmt die Isolierungsdicke, die den Leitungen hinzugefügt wird. Es ist möglich die Dicke eines vorhandenen Objekts in der Zeichnung zu kopieren (Werte von Formteil übernehmen ). Um Isolierung von Leitungen zu löschen, wird die Dicke der Isolierung auf den Wert “0” gesetzt. Für Anlagen mit einer Innenisolierung wird ein negativer Wert für die Dicke angegeben.
Nur auf gewählte Elemente anwenden – bearbeitet die Isolierungsdicke nur für die in der Zeichnung gewählten Leitungen.
Auf alle Elemente anwenden – bearbeitet die Isolierungsdicke für alle Leitungen eines Typs.
Anwenden nur auf – Wahl des Gewerks/Installationstyps, auf den die Isolationsdicke angewandt wird. Diese Schalter arbeiten zusammen mit den Optionen Nur auf gewählte Elemente anwenden (nur Leitungen der angekreuzten Gewerke, Leitungsart oder Durchmessers/Querschnitts werden berücksichtigt) und Auf alle Elemente anwenden (alle Leitungen der gewählten Gewerke, Leitungsart oder Durchmessers/Querschnitts werden berücksichtigt).
Anmerkung Die Funktion “Nur auf gewählte
Objekte anwenden“ ermöglicht es die Leitungen mit Auswahlfenster zu
wählen. |
Leitungsart – definiert eine bestimmte Leitungsart für die Filterung. Die Leitungsart kann über den Schalter CADprofi Formteil wählen aus der Zeichnung abgegriffen werden.
Durchmesser/Querschnitt – definiert nur eine bestimmte Leitungsdimension für die Filterung. Sie wird mit dem Schalter CADprofi Formteil wählen bestimmt.
Vorgehensweise
1. Start des Befehls Isolierung - allgemeine Elemente .
2. Festlegen der Isolierungsdicke im Dialogfenster. Der Wert “0” entfernt die Isolierung, ein negativer Wert legt die Innenisolierung fest.
3. Wahl der Option Nur auf gewählte Elemente anwenden oder Auf alle Elemente anwenden.
4. (Optional) Installationsart wählen, die bei der Objektwahl berücksichtigt wird.
5. (Optional) Zeigen Sie auf eine Leitung in der Zeichnung, um die Leitungsart und den Durchmesser/Querschnitt zu bestimmen. Wenn nötig, können Sie eine dieser Optionen abschalten.
6. Klicken Sie auf den Schalter OK um das Fenster zu schließen.
7. (Optional) Wenn Sie die Option Nur auf gewählte Elemente anwenden eingeschaltet haben, zeigen Sie auf die zu bearbeitenden Elemente und drücken Sie die Taste Enter.
8. Die ausgewählten Objekte werden isoliert.

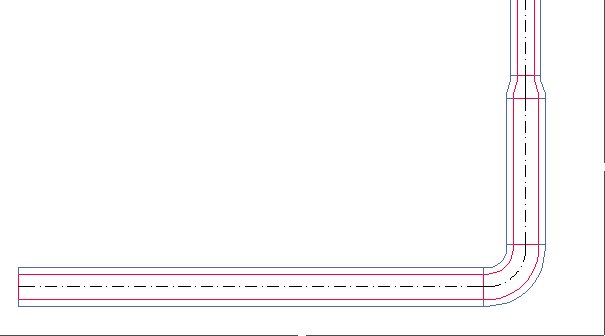

Isolierte Leitungen
