Schematische Leitungen bearbeiten

Im Programm CADprofi werden schematische Leitungen als Linien oder Polylinien gezeichnet. Für Leitungen ist es möglich die Art und den Typ zuzuweisen:

Art – bedeutet die vorgesehene Verwendung der ausgewählten Leitung oder eines bestimmten Systems, wie die Versorgungsleitung in einer Heizungsanlage oder der Alarmleitung in Überwachungsanlagen. Schematische Leitungen sind auf Layern, deren Name abhängig von der Installationsart ist.

Typ – bestimmt die Leitungsgröße oder ihrer physikalischen Eigenschaften, zum Beispiel für Stahlrohre DN15 oder YDY 3x2,5 für Installationsleitungen. Der Typ wird in den internen Daten der einzelnen Leitungsabschnitte gespeichert. Der Typ kann mit dem Befehl Schematische Leitungen bearbeiten bearbeitet werden.

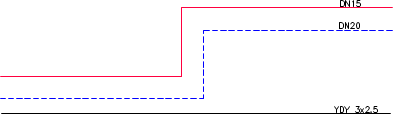

Anzeigemodus auf ‚System‘– stellt Leitungen in Übereinstimmung mit den Normen oder Einstellungen (in der Leitungsart) dar, die vom Konstrukteur eingestellt wurden. Diese Darstellung sollte beim Drucken des Projektes verwendet werden.

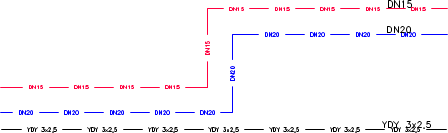

Anzeigemodus auf ‚Leitungstyp‘ – stellt die Leitungen so dar, dass ein Text den Leitungstyp beschreibt. CADprofi ermöglicht eine komplette Auflistung aller Leitungen, die im Projekt verwendet werden. Der Anzeigemodus ‚Leitungstyp‘ ermöglicht eine bessere Kontrolle bei der Angabe des Leitungstyps und sollte vom Anwender genutzt werden, wenn er bestimmte Leitungstypen hinzufügt.

Bearbeitungsmodus – ermöglicht eine der verfügbaren Bearbeitungsfunktionen auszuwählen:

• Leitungstyp den Leitungen zuweisen – ermöglicht den gewünschten Typ den Leitungen zuzuordnen. Diese Option ändert gleichzeitig den Anzeigemodus auf „Leitungstyp“.
Es ist möglich, die Informationen über den Leitungstyp von einer Leitung in der Zeichnung mit dem Schalter

zu übernehmen.

• Anzeigemodus auf „Leitungstyp” setzen – ändert die Leitungsdarstellung so, dass der Leitungstyp mittels eines Textes bei jeder Leitung angezeigt wird.

• Anzeigemodus auf „System” setzen – ändert die Darstellung so, dass der Linientyp der Definition in der Datenbank entspricht.

• Leitungstyp von den Leitungen entfernen– löscht die Informationen über den Leitungstyp und stellt die Darstellungsart auf „System” um.

Nur auf gewählte Elemente anwenden – ändert die Darstellungsart für gewählten Leitungen aus dem Modul, das im Abschnitt Anwenden nur auf: angekreuzt wurde.

Auf alle Elemente anwenden – ändert die Darstellungsart für alle Leitungen aus dem Modul, das im Abschnitt Anwenden nur auf: angekreuzt wurde.

Anmerkung

Mit der Funktion "Nur auf gewählte Elemente anwenden" ist es möglich, die Leitungen über ein Auswahlfenster zu wählen.
Wenn im Auswahlfenster eine Leitung gewählt wurde, die zu einer Installation gehört, die nicht im Dialogfenster ist, wird dieses Element übersprungen.

Der Anzeigemodus auf “Leitungstyp” setzen ermöglicht es, schneller Linientypen zu kopieren als mit dem Befehl des CAD-Programms “Eigenschaften anpassen”.

Leitungstyp ändern

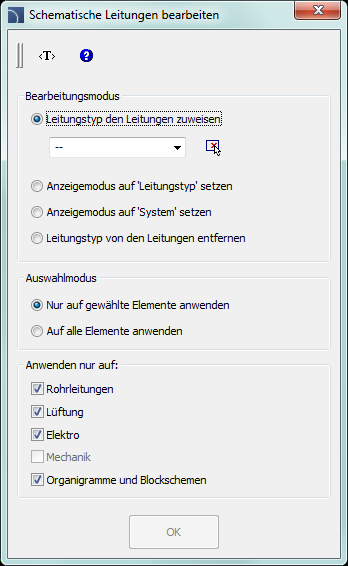

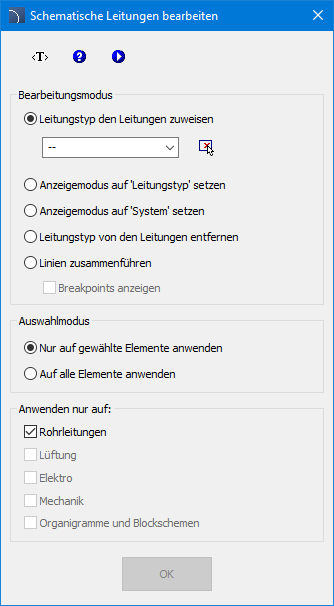

1. Aufruf des Befehls Schematische Leitungen bearbeiten .

2. Wählen eines der angebotenen Anzeigemodi: Leitungstyp den Leitungen zuweisen, Anzeigemodus auf „Leitungstyp” setzen, Anzeigemodus auf „System” setzen oder Leitungstyp von den Leitungen entfernen.

3. (Optional) Wenn Sie Leitungstyp den Leitungen zuweisen gewählt haben, geben Sie den Typ an oder Klicken Sie den Schalter Leitungstyp übernehmen , um eine Leitung aus der Zeichnung zu wählen, die schon die Information über den Leitungstyp enthält.

4. Wählen der Option Nur auf gewählte Elemente anwenden oder Auf alle Elemente anwenden.

5. (Optional) Wählen der Installationstypen, die bei der Objektwahl berücksichtigt werden.

6. Klicken auf den Schalter OK zum Ausführen des Befehls.

7. (Optional) Wenn Nur auf gewählte Elemente anwenden markiert wurde, sollten nur die gewünschten Elemente gewählt und die Taste Enter gedrückt werden.

8. Ausgewählte Leitungen werden entsprechend den Einstellungen im Dialogfenster geändert.
