Der Befehl Dächer ermöglicht ein schnelles Einfügen von Standarddächer mit den vom Benutzer festgelegten Abmessungen. Das Programm berechnet dabei automatisch die tatsächlichen Dachflächen und fügt die Werte als Attribute des Blocks hinzu.

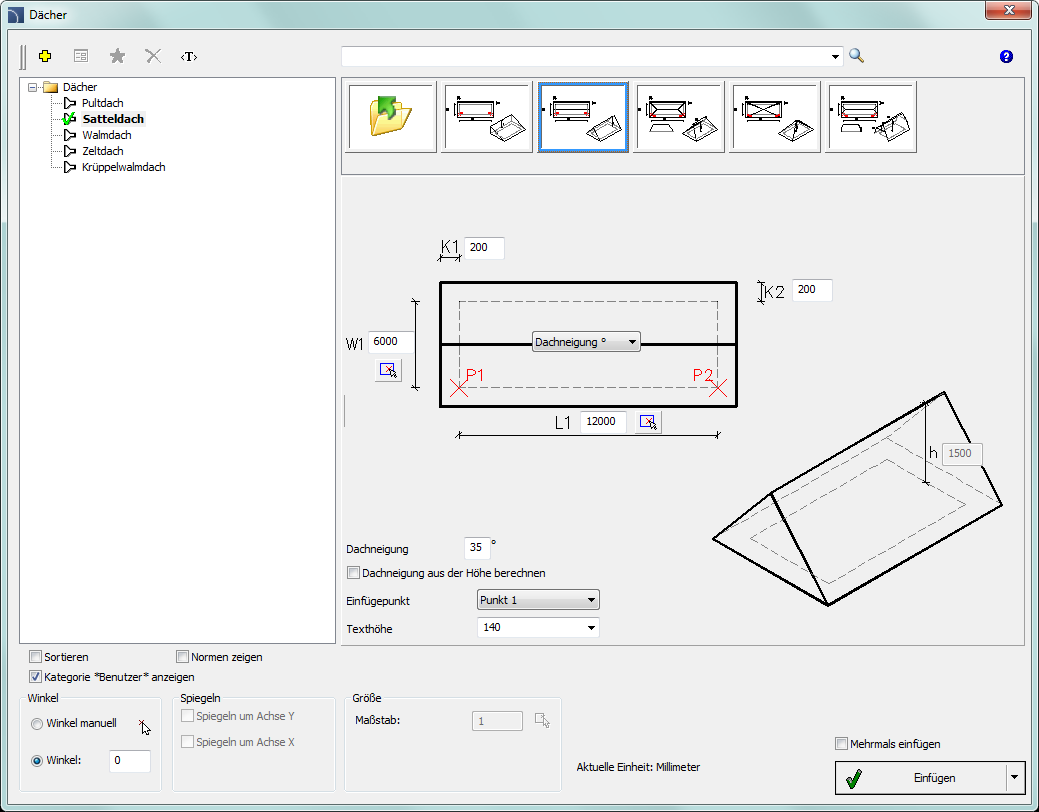

Dialogfenster „Dächer“
Die Basisfunktionen und Optionen bezüglich der Arbeit mit Objekten sind im Kapitel Möbel und Einrichtung) beschrieben. Weitere Optionen des Befehls sind:
Voransicht und Parameter – Beispielansicht des Elements und seiner Parameter.
•W1, L1 – Größe des Gebäudes.
•K1, K2 – Trauf- und Giebelüberstand.
•L2 – Firstlänge.
•h – Dachhöhe.
•Dachneigung – Dachneigung der Hauptdachfläche.
•Dachneigung aus der Höhe berechnen – die Dachneigung wird automatisch entsprechend der eingegebenen Dachhöhe berechnet.
•Einfügepunkt – Auswahl des Einfügepunktes für das Dach (möglich ist P1 oder P2).
•Texthöhe – Höhe des Beschriftungstextes.
|
•Art der Dachbeschriftung – erlaubt die Auswahl zwischen einer Prozent- oder einer Gradbeschriftung der Dachneigung. |
|
