Wände zeichnen

Im CADprofi werden schematische Wände mit Linien gezeichnet, die auf entsprechenden Layern abgelegt sind. Mehrschalige Wände können verschiedene Schichten enthalten, die Wände nach Material (z.B. Ziegel, Beton) oder Funktion (z.B. tragende Wand, Isolierung) darstellen.

Das Zeichnen von Wänden ist nach Auswahl des Wandtyps (auf der linken Seite des Fensters) und Klick auf den Schalter OK sofort möglich. Ein derartiges Vorgehen erlaubt jedoch nicht die Parameter der Wände vor dem Zeichnen zu ändern. Nach dem Einfügen der ausgewählten Wanddefinition in den rechten Bereich des Fensters (mit Doppelklick oder mit dem roten Pfeil aus dem oberen Zeile des Fensters) stehen auch die Editierungsbefehle zur Verfügung.

Aufgrund der großen Vielzahl von Materialien in der Baubranche empfiehlt es sich, bei der Arbeit mit CADprofi, eigene Wände mit Materialien oder Strukturelementen zu definieren.

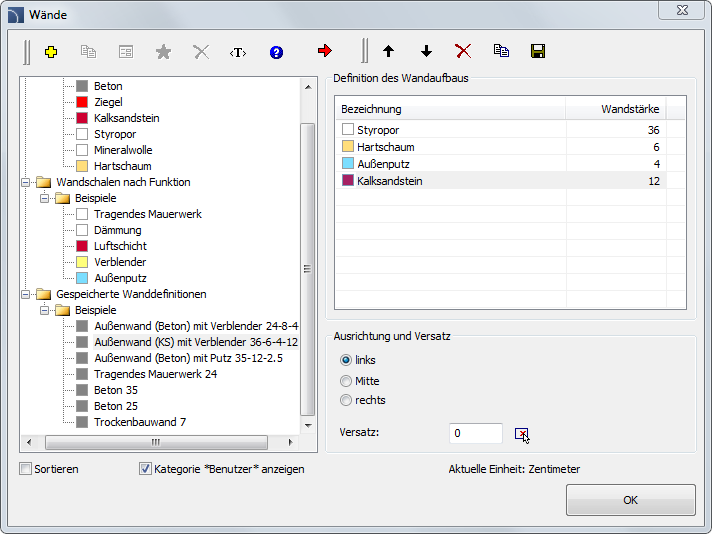

Dialogfenster Wände



Das Dialogfenster Wand enthält folgende Elemente:

Wandtypenmenü:

•    Neu Definieren  – hinzufügen einer neuen Position zu den Benutzerwänden

•    Kopieren  – kopiert die gewählte Wand mit ihren Parametern, erzeugt also ein Element erstellt durch den Nutzer. Kopierte Zeilen können bearbeitet werden.

•    Bearbeiten  – öffnet das Eigenschaftenfenster zum Bearbeiten der markierten nutzerdefinierten Wand

•    Löschen  – löscht die gewählte Wand aus der Liste.

•    Zu Favoriten hinzufügen  – fügt gewählte Zeile zur den *Favoriten*).

•    Ein neues Element in die Liste aufnehmen  – fügt gewählte Zeile zur Liste Definition des Wandaufbaus.

Menü Definition des Wandaufbaus – verwaltet den Inhalt der markierten Wandliste.

•    Gewählte Zeilen nach unten verschieben  – schiebt gewählte Wand nach unten.
Gewählte Zeilen nach oben verschieben   – schiebt gewählte Wand nach oben.

•    Gewählte Zeilen löschen  – entfernt gewählte Wand aus der Liste.

•    Gewählte Zeilen kopieren  – kopiert gewählte Wand und fügt sie der Liste zu.

•    Als neue Wanddefinition speichern  – speichert aktuelle Liste als eine neue Benutzerwand.

Definition des Wandaufbaus – enthält eine Zusammenfassung der Wandschichten.

Wandstärke – legt die Stärke der angegebenen Schicht einer Verbundwand fest.

Ausrichtung und Versatz – Optionen zum Definieren der Zeichnungsrichtung der Wand und des Versatzes.

•    Links/Mitte/Rechts/Achse der Hauptwandschale – zeichnen der Wand an der Achse oder an der Kante der gezeigten Punkte.

•    Versatz – ein Versatz zu den gewählten Punkten, mit dem die Wand gezeichnet wird.





Kontextmenü – Optionsmenü durch Klick der rechten Maustaste auf gewähltes Element/Kategorie. Die Befehle im Menü sind ähnlich denen in der Werkzeugleiste des Dialogfensters.



Vorgehensweise

Zeichnen von Wänden

1.    Start des Wände  Befehls.

2.    Im neu sich öffnenden Dialogfenster klappen Sie die Kategorie mit der gewünschten Wand auf.

3.    Wählen Sie den gewünschten Wandtyp und klicken Sie auf Ein neues Element in die Liste aufnehmen  oder Doppelklick um ihn in die Liste zu bringen.

4.    (Optional) Wiederholen Sie die Schritte 2 und 3 um für weitere Wandschalen.

5.    (Optional) Nutzen Sie die Schalter Gewählte Zeilen kopieren , Gewählte Zeilen löschen  um Schichten in der Liste hinzuzufügen oder zu entfernen.

6.    Wählen Sie die Wandstärke für jede Schicht.

7.    (Optional) Mit den Schaltern Gewählte Zeilen nach unten verschieben / Gewählte Zeilen nach oben verschieben  ändern Sie die Reihenfolge in der Liste.

8.    Geben Sie Ausrichtung und Versatz an.

9.    Klicken Sie auf OK um mit dem Zeichnen der Wand zu beginnen.

10.  Geben Sie den Startpunkt und die Punkte für die nächsten Wandsegmente an (z.B. P1, P2, P3, P4). Zum Beenden des Zeichnens drücken Sie die Taste Enter oder Esc. Es ist auch möglich, den Befehl mit der Option Schließen (Taste S) zu beenden, dann verbindet das Programm das letzte Segment mit dem ersten Segment Ihrer gezeichneten Wand.



Zeichnen von Wänden







Anmerkung

Zeichnen mit einem Versatz kann beim Zeichnen von Vorwandinstallationen verwendet werden.



Vorgehensweise

Zeichnen einer Vorwandinstallation mit einem Versatz

1.    Aufruf des Befehls Wände .

2.    Wahl des gewünschten Wandaufbaus und Klick auf Ein neues Element in die Liste aufnehmen .

3.    Festlegen der Wandstärke.

4.    Angabe von Ausrichtung und Versatz, z.B. „links” und 360 cm.

5.    Klick auf den Schalter OK um mit dem Zeichnen der Wand zu beginnen.

6.    Festlegen des Start- und des Endpunktes (P1, P2). Die Wand wird mit dem angegebenen Abstand von den gezeigten Punkten gezeichnet.

7.    Beenden des Zeichnens mit der Taste Enter oder Esc.







Bearbeiten von Wandmaterialien

CADprofi ermöglicht dem Nutzer zusätzliche Wandtypen zu definieren und zu bearbeiten.

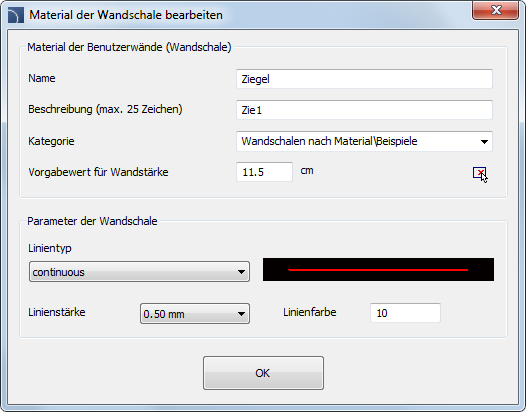

Dialogfenster Wandmaterial bearbeiten



Das Dialogfenster enthält folgende Elemente:

Name – Name der bearbeitenden Wandschicht .

Beschreibung – Textbeschriftung für die Endung des Layernamens in der erweiterten Layerstruktur (z.B. Wandtyp „Beton” kann auf Layer 2DA_WAL_Bet liegen).

Wichtiger Hinweis

Es wird empfohlen, "eindeutige Werte" für Textbezeichnungen zu verwenden, um eine ordnungsgemäße Erkennung von Zeilen durch CADprofi zu gewährleisten.

Kategorie –Kategorie, in der die gewählte Wand gesichert wird.

Vorgabewert der Wandstärke – Wandstärke, die als Vorgabewert bei Auswahl dieser Wandschicht in der Liste Definition des Wandaufbaus angezeigt wird.

Parameter der Wandschale – CAD-Einstellungen für den Layer auf dem die Wand gezeichnet wird. Der Anwender muss die Farbe, Linientyp und –stärke für den entsprechenden Layer angeben.



Vorgehensweise

Erstellung neuer Wandtypen in der Datenbank

1.    Start des Befehls Wände  .

2.    Klick auf den Schalter Neu definieren  um einen neuen Wandtyp zur vorhandenen Datenbank hinzuzufügen. Das neue Element wird in der Kategorie *Benutzer* eingefügt. Ein neues Bearbeitungs-Fenster wird geöffnet, in dem der Nutzer die Wandparameter angeben kann.

3.    (Optional) Wählen Sie eine vorhandene Zeile und klicken Sie auf den Schalter Kopieren  um einen neuen Eintrag zu machen. Die gewählte Zeile wird als Vorlage verwendet.

4.    Klicken Sie auf Bearbeiten  um die Parameter für die neu erstellte Wand anzugeben.



Bearbeiten der Daten von Wandtypen

1.    Start des Befehls Wände  .

2.    (Optional) Wenn sich der Wandtyp, den Sie bearbeiten möchten, in der Liste Definition des Wandaufbaus befindet, müssen Sie ihn zunächst aus der Liste entfernen, um dies zu tun, wählen Sie das Element aus und klicken Sie auf die Schaltfläche  .

3.    In der Kategorie *Benutzer* wählen Sie den Wandtyp, der bearbeitet werden soll.

4.    Klicken Sie auf den Schalter Bearbeiten  . Ein neues Bearbeitungsfenster wird geöffnet.

5.    (Optional) Geben Sie den Namen des Wandtyps an.

6.    (Optional) Geben Sie die Beschreibung für den Wandlayer an (nicht erforderlich, wenn das Element schon in der Zeichnung genutzt wird).

7.    (Optional) Wählen Sie eine Kategorie.

8.    (Optional) Tragen Sie die Stärke der gewählten Wand ein.

9.    (Optional) Angaben bei Definition des Wandaufbaus: Typ, Farbe und Linienstärke.

10.  Klick auf den Schalter OK zum Übernehmen der Änderungen.



Wichtiger Hinweis

Wenn der Nutzer Parameter von Wandschichten ändert, die bereits in der Zeichnung enthalten sind, muss er um die vorhandenen Wände zu aktualisieren, ein neues Wandsegment mit den neuen Einstellungen zeichnen.
Das Ändern von Beschreibungen vorhandener Wände wird sie für CADprofi unbekannt machen.
