Der Befehl Kreuzsymbole wird zum automatischen Einsetzen von Winkel-, Drei-Wege-, oder Vier-Wegesymbolen in Leitungskreuzungen verwendet.
Der Standardprozess des Einfügens von Kreuzsymbolen erfordert die Angabe von zwei Leitungen. Danach fügt das Programm automatisch ein Symbol am Schnittpunkt ein. Die ausgewählten Leitungen werden unterbrochen oder bei Bedarf können automatisch verlängert werden.
Einfügen eines Kreuzsymbols
Die grundlegenden Funktionen und Symboloptionen sind im Kapitel Symbole) beschrieben.
Vorgehensweise
7. Aufruf des
Befehls Kreuzsymbol
.
8. Suchen Sie im Dialogfenster die passende Kategorie aus.
9. Wählen Sie das zum Einfügen in die Zeichnung gewünschte Symbol.
10. Prüfen Sie den Maßstab und die Symbolparameter.
11. (Optional) Füllen Sie folgende Parameter entsprechend Ihren Wünschen aus: Typ, Hersteller, Bestellnummer, DN, PN.
12. Klicken Sie auf den Schalter Symbol einfügen um die Leitungen zu zeigen, in die Sie das gewählte Symbol einfügen wollen.
13. Zeigen Sie die erste Leitung, in die das Symbol eingefügt werden soll (Hauptleitung P1).
14. Zeigen Sie die zweite Leitung in der Zeichnung (P2).
15. Das Symbol wird in die Zeichnung eingefügt, die Leitungen werden ordnungsgemäß unterbrochen, verlängert oder gekürzt.

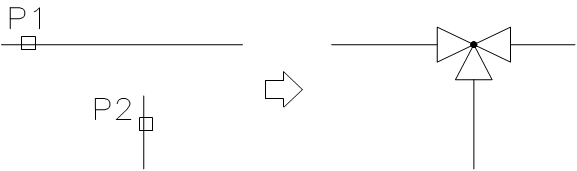

Beim Einfügen von Dreiwegesymbolen definiert der erste Punkt (P1 oder P1’) die Hauptleitung, der nächste Punkt (P2) definiert die Nebenleitung. Bei einem Eckventil definiert der erste Punkt (P1 oder P1’) die Richtung, in die das Ventil eingefügt wird.
Einfügen von Kreuzsymbolen

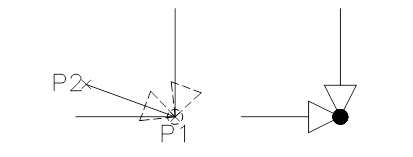

Eine zweite Möglichkeit, ein Kreuzsymbol einzufügen, ist die tatsächliche Leitungskreuzung zu wählen (P1) und dann den Punkt (P2) zu wählen, der die Symboldrehung bestimmt. CADprofi erkennt automatisch und unterbricht die verbundenen Leitungen.
Einfügen eines Kreuzsymbols
Wichtiger Hinweis
Die automatische Anpassung und Leitungsunterbrechung erfolgt nur dann, wenn die gewählten Leitungen einen rechten Winkel bilden.
Das Einfügen eines Symbols an einer Leitungskreuzung ist nur für die Option “Symbol einfügen” möglich (andere Optionen wie “in mehrere Leitungen” werden entsprechend der Beschreibung des Befehls „Symbole” verwendet).
Das Einfügen eines Symbols in eine Leitungskreuzung ist nicht möglich, wenn eine der Leitungen eine Polylinie ist.
