Konfiguration von CADprofi mit dem CAD-Programm

Automatische Konfiguration von CADprofi mit dem CAD-Programm

Weil CADprofi mit vielen CAD-Programmen arbeitet ist es notwendig, eine Konfiguration durchzuführen. Dieser Prozess richtet die Umgebung für CADprofi ein, damit das Programm automatisch mit dem CAD-Programm gestartet werden kann. Das Basis-CAD-Programm sollte zuvor einmal gestartet worden sein.

Nach der Installation sollte das Programm CADprofi Konfiguration aufgerufen werden, welches sich nach der Installation auf dem Desktop befindet.

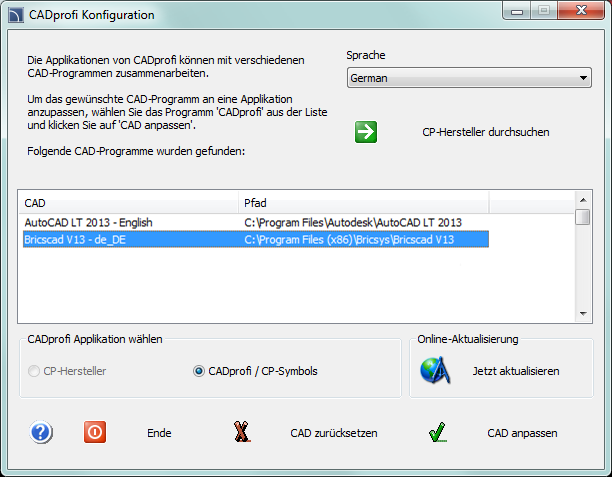

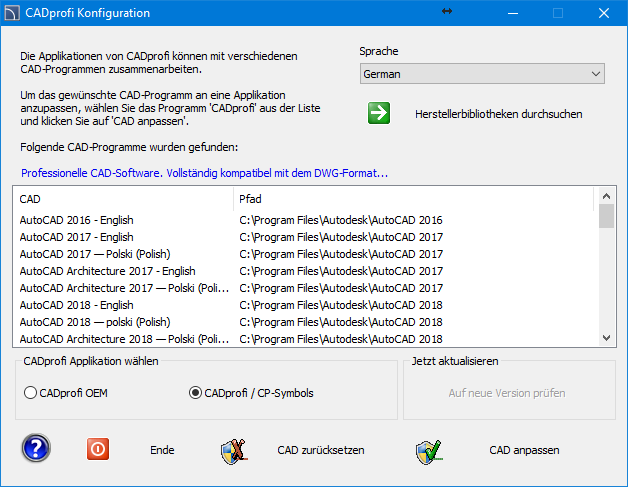

Dialogfenster CADprofi Konfiguration



Das Dialogfenster enthält folgende Bereiche:

Sprache – Liste der verfügbaren Sprachen in CADprofi.

Herstellerbibliotheken durchsuchen – durchsuchen der Hersteller-Bibliotheken.

Gefundene CAD-Programme – Liste aller auf dem Computer installierten CAD-Programme, die CADprofi automatisch konfigurieren kann.

CADprofi Applikation wählen – Auswahl, welche der CADprofi Applikationen mit dem CAD-Programm konfiguriert werden soll.

Auf neue Version prüfen – Verfügbarkeit einer neuen Version mit Online Update prüfen.

CAD zurücksetzen – ermöglicht die Trennung von CADprofi vom verknüpften CAD-Programm (Arbeiten ohne CADprofi).

CAD anpassen – verknüpfen von CADprofi mit dem markierten CAD-Programm.

Vorgehensweise

Anpassen von CADprofi an das CAD-Programm

1.    Starten des Programms CADprofi Konfiguration  das auf dem Windows Desktop liegt. Ein Dialogfenster CADprofi Konfiguration öffnet sich.

2.    Auswahl der Sprache, mit der CADprofi angezeigt werden soll.

3.    Auswahl des CAD-Programms welches mit CADprofi arbeiten soll.

4.    Sicherstellen, dass CADprofi/CP-Symbole ausgewählt ist. (CADprofi OEM und nur CP–Symbole werden mit anderen Programmen angepasst).

5.    Den Schalter CAD anpassen klicken um CADprofi zu verknüpfen.

6.    (Optional) Die Applikation könnte höhere Rechte erfordern. Wenn nötig, bitte mit Administratorrechten anmelden.

7.    Nach erfolgter Konfiguration fragt ein neues Dialogfenster, ob das CAD-Programm gestartet werden soll.



Manuelle Anpassung von CADprofi an das CAD-Programm

Wenn das CAD-Programm, was Sie hauptsächlich nutzen nicht im Dialogfenster CADprofi Konfiguration angezeigt wird, müssen Sie eine manuelle Anpassung durchführen. Um das erfolgreich durchzuführen, benötigen Sie ein CAD-Programm, das kompatibel mit CADprofi ist. Zusätzliche Informationen finden Sie in der Datei IcadConf.utc, die sich im Hauptordner von CADprofi befindet. Diese Datei kann mit einem beliebigen Texteditor geöffnet werden.



Verfahren

Manuelle Konfiguration von CADprofi an das CAD-Programm

1.    Hinzufügen des Ordners CADprofi zum Support-Suchpfad.
Zur Liste der Support-Suchpfade im CAD-Programm wird der Ort des Hauptordners von CADprofi C:\Program Files\CADprofi und C:\ProgramData\CADprofi hinzugefügt. Bei den meisten CAD-Programmen ist dieser bei der Variablen Srchpath oder in den Einstellungen zu finden.

2.    Laden der korrekten Menüdatei von CADprofi.
Mit dem Befehl _Menuload oder _Cuiload wird die passende Menüdatei CADprofi mnu oder cui geladen.

3.    Laden der Applikation (die passende ausführbare Datei) und hinzufügen zur Startliste.
Mit dem Befehl _Appload wird die passende ausführbare Datei aufgerufen (dll, brx, zrx, grx, arx oder andere). Soll später mit dem CAD-Programm gearbeitet werden, sollte die ausführbare Datei zur Startliste hinzugefügt werden.



Anmerkung

Der Ordner "C:\Programme\CADprofi" ist der Standardordner für die Hauptprogrammdateien (ausführbare Dateien)
Der Ordner "C:\ProgramData\CADprofi" ist der Standardordner für alle Programmdaten, einschließlich Benutzerdaten
