Stromkreisnummerierung

Der Befehl Stromkreisnummerierung ermöglicht, Stromkreise zu definieren und Objekten zuzuordnen (Objektadressierung).

Der CADprofi-Stücklistengenerator bereitet die Material-Zusammenstellungen so vor, dass die Zuordnung von Objekten zu individuellen Stromkreisen berücksichtigt wird.



Der Befehl kann in drei Modi arbeiten:

    Nummerierung – dieser Modus wird zur Stromkreisdefinition und Objektadressierung genutzt. Jedes Objekt erhält eine Stromkreisnummer, an die es angeschlossen wird.

    Nummerierung bearbeiten – dieser Modus ermöglicht gleichzeitig für viele Objekte die Stromkreisnummern (Adressen) zu bearbeiten.

    Nummerierung löschen – löscht die Nummern der gewählten Objekte.



Als erster Schritt sollte ein Verteiler definiert werden. Das kann ein beliebiges Objekt gezeichnet mit CADprofi-Elektro sein, z.B. mit dem Befehl Verteiler, Schränke. Es ist auch möglich Stromkreise zu nummerieren ohne einen Verteiler im Projekt zu definieren.

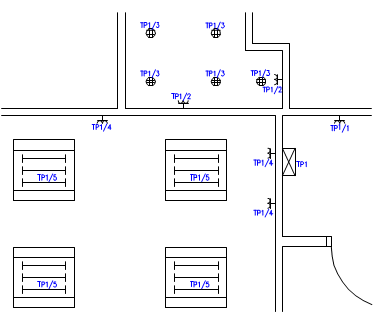

Beispiel für Objekte mit Stromkreisnummern

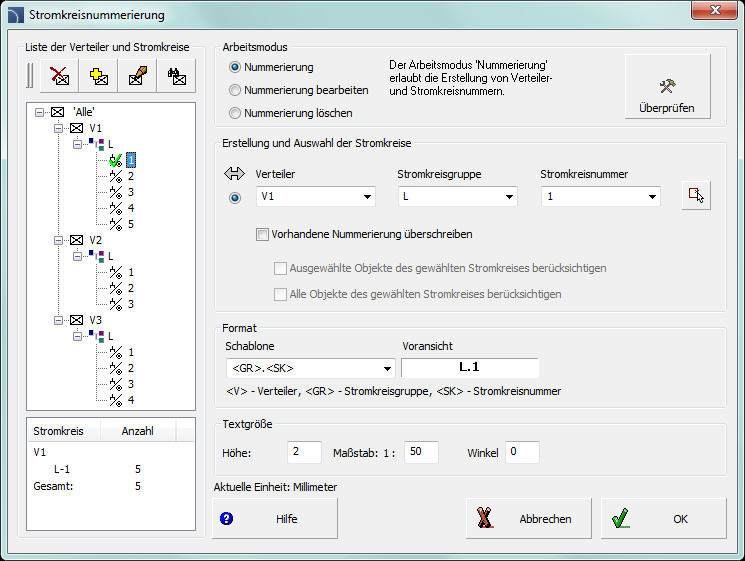

Dialogfenster Stromkreisnummerierung



Da Dialogfenster Stromkreisnummerierung enthält folgende Elemente:

Liste der Verteiler und Stromkreise – Liste der Verteiler und ihrer Stromkreise als Aufklapp-Baum. Symbole in der Liste:

    Verteiler

    Stromkreisgruppe

    Stromkreisnummer

Im unteren Teil des Fensters wird die Information über die Anzahl der Objekte in jedem Stromkreis angezeigt. Ist das Hauptelement des Baums gewählt, dann ist eine detaillierte Liste mit allen Stromkreisen und Objekten sichtbar.

Menü Liste der Verteiler und Stromkreise – Werkzeugleiste zur Verwaltung der Verteiler.

Eine Nummer aus dem Verteiler löschen  – löscht eine Nummer aus dem Block des gewählten Stromkreises.

Mit einem Verteiler verknüpftes Objekt anzeigen  – zeigt (oder ändert) in der Zeichnung den Block, der den gewählten Stromkreis symbolisiert.

Verteilernummer ändern  – ermöglicht die Verteilernummer zu ändern.

Zoom auf Stromkreis oder Verteiler  – dieser Befehl zoomt auf Objekte, die dem angegebenen Stromkreis zugeordnet sind. Wird ein Verteiler ausgewählt, wird das Zoom auf das Objekt (Block) angewandt, das als Verteiler definiert wurde.

Überprüfen – diese Option ermöglicht es, im Stromkreis die Nummerierung automatisch zu erkennen und zu korrigieren bei möglichen Inkonsistenzen.
Es wird empfohlen diesen Befehl nach dem Kopieren, Löschen und Verschieben von Objekten auszuführen, um Änderungen mit den eingesetzten Nummern zu synchronisieren.

Erstellung oder Auswahl der Stromkreiseeine Gruppe von Optionen die ermöglicht, neue Stromkreise zu definieren oder Operationen an den vorhandenen Stromkreisen (bearbeiten und löschen) zu dürchführen.

    Verteiler – gibt die Kennzeichnung für den Verteiler an.

    Stromkreisgruppe – Kennzeichnung für die Stromkreisgruppe.

    Stromkreisnummer – gibt die Stromkreisnummer an.

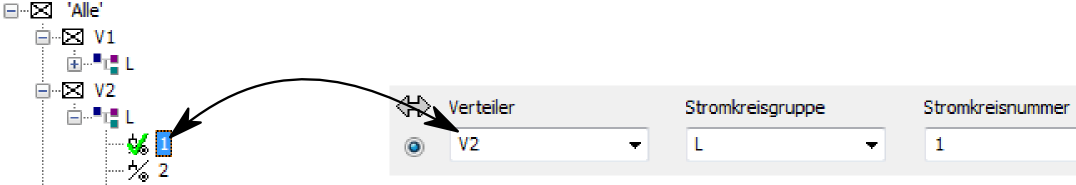

Informationen über Verteiler, Stromkreisgruppe und –nummer können durch Klicken auf die gewünschte Position in der Liste der Verteiler und Stromkreise ausgefüllt werden.





Es besteht die Möglichkeit Daten durch Zeigen eines Objekts (das bereits einem Verteiler zugeordnet wurde), auszufüllen. In diesem Fall sollte der Nutzer auf Stromkreisnummer aus der Zeichnung wählen  klicken.

Ist der Modus Bearbeiten im Bereich Erstellen und Auswahl der Stromkreise eingestellt, ist zusätzlich das Feld Ändern auf verfügbar.

Vorhandene Nummerierung überschreiben – aktiviert/deaktiviert die Möglichkeit des Überschreibens einer vorhandenen Nummerierung. Diese Option ist nur im Modus Nummerierung verfügbar.

Optionen für Objektbearbeitung/-löschung:

    Nur ausgewählte Objekte des gewählten Stromkreises berücksichtigen – ermöglicht die Adressierung der gewählten Objekte zu ändern/löschen.

    Alle Objekte des gewählten Stromkreises berücksichtigenbearbeitet / löscht alle Objekte, die zu einem bestimmten Stromkreis gehören.

    Nummerierung der gewählten Objekte löschen – diese Option ermöglicht nur die Adressierung der Objekte des angegebenen Stromkreises zu löschen.

Format – mit dieser Option können Sie die Art und Weise bestimmen, wie in der Zeichnung die Informationen über Stromkreise angezeigt werden. Zeichenvorlagen können Text und Stromkreisdaten enthalten –  (<V> – Verteiler, <GR> – Stromkreisgruppe, <SK> – Stromkreisnummer). Bei der Vorlagendefinition im nächsten Feld wird eine Vorschau angezeigt, wie die Nummer in der Zeichnung eingefügt wird.

Textgröße – gibt die Größe und den Drehwinkel der Beschriftung an.

    Höhe – gibt die Größe des Textes auf den Ausdrucken an.

    Maßstab – gibt den Textmaßstab bei den Ausdrucken an.

    Winkel – gibt den Drehwinkel der Beschriftung an.



Vorgehensweise

Objektnummerierung

1.    Starten Sie den Befehl Stromkreisnummerierung  .

2.    Wählen Sie im Dialogfenster den Arbeitsmodus.

3.    Geben Sie bei Erstellung oder Auswahl der Stromkreise den Namen des Verteilers, der Stromkreisgruppe und der Stromkreisnummer oder wählen Sie wenn möglich aus der Liste einen Verteiler, dem die Objekte zugeordnet werden sollen.

4.    (Optional) Aktivieren/deaktivieren Sie die Option Vorhandene Nummerierung überschreiben.

5.    Geben Sie das Format an.

6.    Geben Sie die Optionen der Textgröße an.

7.    Klicken Sie auf OK. Das Fenster wird geschlossen, die Objekte können gewählt und dem Verteiler zugeordnet werden.

8.    (Optional) Ist im Feld Verteiler ein neuer Name eingegeben, schlägt das Programm vor, den Verteiler in der Zeichnung zu zeigen.

9.    Zeigen Sie auf das erste Element, das zum Verteiler hinzugefügt werden soll.

10.  Geben Sie die Platzierung des Nummerierungstextes an.

11.  (Optional) Zeigen Sie auf die Objekte, die Sie dem gewählten Stromkreis zuordnen möchten. Schließen Sie mit der rechten Maustaste oder mit der Taster Enter ab. Die Nummerierungen werden automatisch entsprechend der relativen Lage der ersten Nummer zu dem ersten angezeigten Objekt gesetzt.



Bearbeiten der Nummerierung

1.    Starten Sie den Befehl Stromkreisnummerierung .

2.    Wählen Sie im Dialogfenster den Modus Nummerierung bearbeiten.

3.    In der Gruppe Erstellung oder Auswahl der Stromkreise wählen Sie den Verteilernamen, die Stromkreisgruppe und –nummer der Objekte, die Sie bearbeiten wollen.

4.    Tragen Sie in den Feldern Ändern auf den neuen Verteilernamen, Stromkreisgruppe und –nummer für die gewählten zuzuordnenden Objekte ein. Ein neuer Stromkreis mit der entsprechenden Zuordnung wird erstellt.

5.    (Optional) Aktivieren/deaktivieren Sie die Option Nur ausgewählte Objekte des gewählten Stromkreises berücksichtigen.

6.    (Optional) Aktivieren/deaktivieren Sie die Option Alle Objekte des gewählten Stromkreises berücksichtigen.

7.    (Optional) Geben Sie das Format für die Stromkreisbezeichnung.

8.    (Optional) Geben Sie die Textgröße an.

9.    Klicken Sei auf den Schalter OK.

10.  (Optional) Wird im Feld Stromkreisname ein neuer Name eingegeben, schlägt das Programm vor, den Stromkreis in der Zeichnung zu zeigen.

11.  (Optional) Wenn die Option Nur ausgewählte Objekte des gewählten Stromkreises berücksichtigen eingestellt wurde, zeigen Sie die Elemente, für die Sie die Nummerierung ändern wollen. Schließen Sie mit der rechten Maustaste oder mit der Taster Enter ab.

12.  Die ausgewählten Elemente werden auf den angegebenen Stromkreis übertragen und deren Kennzeichnung wird geändert.



Nummerierung löschen

1.    Aufruf des Befehls Stromkreisnummerierung  .

2.    Wählen Sie im Dialogfenster den Modus Nummerierung löschen.

3.    (Optional) Wählen Sie die Option Nummerierung der gewählten Stromkreise löschen.

4.    (Optional) Stellen Sie die Option Nur ausgewählte Objekte des gewählten Stromkreises berücksichtigen ein.

5.    (Optional) Wählen Sie im Feld Erstellung oder Auswahl der Stromkreise den Verteilernamen, die Stromkreisgruppe und –nummer, die Sie löschen möchten.

6.    (Optional) Aktivieren/deaktivieren Sie Nur ausgewählte Objekte des gewählten Stromkreises berücksichtigen oder Alle Objekte des gewählten Stromkreises berücksichtigen!!!

7.    Klicken Sie auf den Schalter OK.

8.    (Optional) Ist die Option Nur ausgewählte Objekte des gewählten Stromkreises berücksichtigen oder Alle Objekte des gewählten Stromkreises berücksichtigen eingestellt, wählen Sie die Elemente, deren Nummerierung Sie löschen möchten. Schließen Sie mit der rechten Maustaste oder der Taster Enter ab.

9.    Die Nummerierung der gewählten Elemente wird gelöscht.



Stromkreisnummerierung (Adressierung)
