Der Befehl Verteiler, Schränke ermöglicht das Einfügen von Schaltschränken (Verteiler). 2D-Ansichten (Draufsicht) werden für den Entwurf von Grundrissen genutzt. Vorderansichten werden beim Entwurf von Verteileransichten (Layouts) verwendet.
Der Befehl ermöglicht auch die Auswahl der Option Einfügen mit eigenen Maßen, mit der der Nutzer Objekte mit eigenen Abmessungen einfügen kann. Die benutzerdefinierten Maße können mit Erstellen und Erweitern von Benutzer-Produktreihen) gespeichert werden.

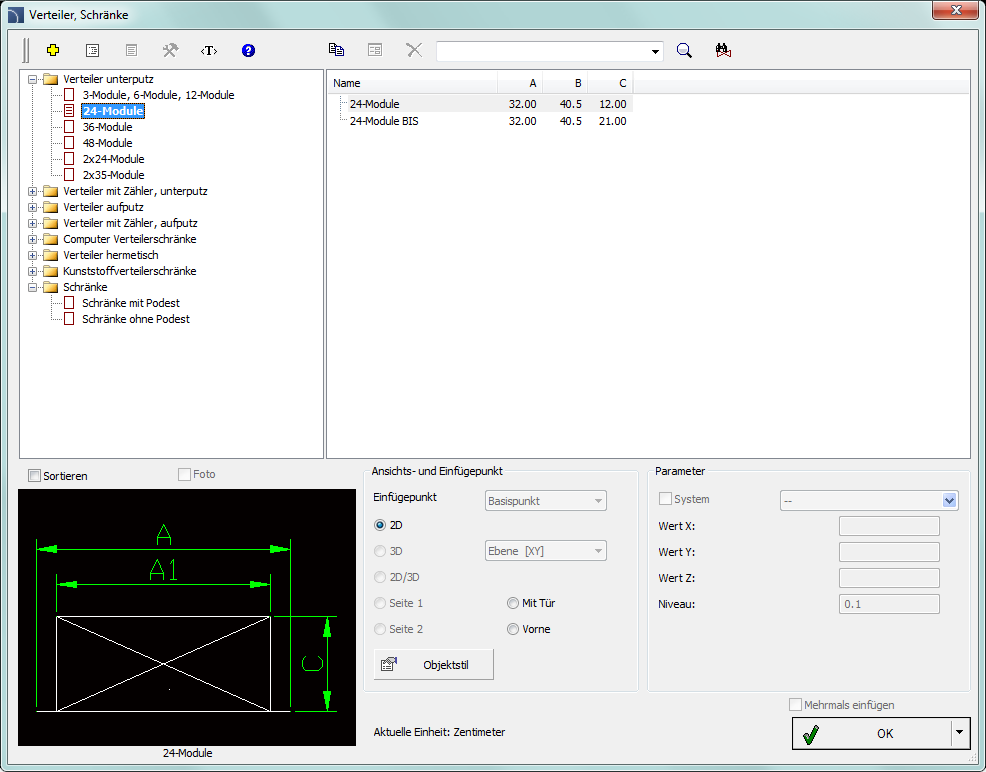

Dialogfenster Verteiler, Schränke
Die Methoden der Arbeit mit Objekten wurden bereits in den vorherigen Kapiteln beschrieben. Der Befehl enthält folgende Elemente:
Objektstil – Optionen um den Objektstil und den Grad der Detaillierung festzulegen.
•Als Block einfügen –ermöglicht dem Nutzer, das Element in Ursprung zerlegt oder als Einzelobjekt (Block) einzufügen.
•Mit Attributen – aktiviert/deaktiviert das Hinzufügen von Attributen zum Objekt.
•Mittellinien – aktiviert/deaktiviert eine Mittellinie im eingefügten Objekt.
•Verdeckt – aktiviert/deaktiviert verdeckte Zeichnungselemente im Objekt.
•Wipeout (Abdecken) – aktiviert/deaktiviert zusätzlich zu den eingefügten Objekten Abdeckungen (Wipeout) einzufügen.
•Details, Schraffur – aktiviert/deaktiviert das Zeichnen von Schraffuren und Objektdetails wie Löcher, Richtungspfeile und andere.
•Texte – aktiviert/deaktiviert mögliche Texte in Objekten.
Dialogfenster Objektstil

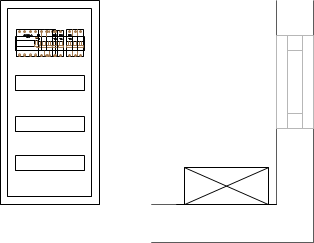

Beispiel eines Schaltschranks im Grundriss und als Ansicht mit eingefügten Geräten
Schaltschrankentwurf
