Der schnellste und bequemste Weg 2D-Installationen wie zum Beispiel Klimaanlagen, Rohrleitungen oder Kabeltrassen zu erstellen ist die Leitungen oder Leitungsabschnitte zu zeichnen, die später automatisch mit dem universellen Befehl 2D Kanäle/Rohre verbinden verbunden werden. Während der Verbindungserstellung verlängert oder verkürzt CADprofi die Leitungen automatisch und fügt die passenden Formteile ein.
Automatische Verbindungen können an 2D-Objekten (also an Objekten mit „echten“ Maßen) angewandt werden. Das bedeutet, dass Rohre, Leitungen, Behälter, Armaturen, Pumpen und andere Geräte automatisch miteinander verbunden werden können.
Nach Start des Befehls 2D Kanäle/Rohre verbinden sollte der Anwender die Leitungen oder Geräte wählen, die verbunden werden sollen. Abhängig von der Lage und der Dimensionen der gewählten Objekte wird CADprofi die passenden Formteile vorschlagen.
Die Formteilauswahl und die Festlegung der Größe erfolgt im Dialogfenster. Das Dialogfenster ist dasselbe, das beim Zeichnen von Kanälen, Rohrleitungen und Formteilen verwendet wird.
Beispiel:

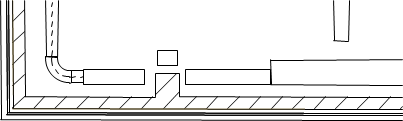

• Im ersten Schritt werden die Leitungen gezeichnet.

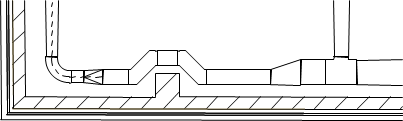

• Im zweiten Schritt werden die Leitungen automatisch mit Berücksichtigung von passenden Formteilen verbunden.
Regeln die für die Verbindungen gelten
• Rohrleitungsanlagen,
• Lüftungsanlagen,
• Kabelkanäle
• Für die
Verbindungen wurde nur eine Leitung gewählt: |
| |
• Für die
Verbindungen wurden zwei, drei oder vier koaxiale Leitungen |
| |
•Im
gleichen Winkel eingefügte Leitungen: |
Übergang
Etage | |
• Elemente eingefügt
mit unterschiedlichen Winkeln:
|
| |
• Drei Leitungen von
den zwei koaxial sind: |
|
• Beim Anschluss von Flexleitungen an andere Leitungen, die in unterschiedlichen Winkeln eingefügt sind, werden dieselben Einstellungen wie für die runden Leitungen verwendet.
• Einige Verbindungen können in Ermangelung geeigneter Formteile nicht erzeugt werden, z.B. gibt es keine flexiblen T-Stücke.
• Verbindung von
Lüftungsgeräten mit Lüftungskanälen: |
|
• Es sind auch Verbindungen zwischen anderen Objekten z.B. zwischen Armaturen, Objekten, Leitungen und Formteilen möglich. In jedem Fall gelten die Regeln für die Verbindungs-erstellung wie für Rohre und Kanäle.
• Das Programm kann auch isolierte Leitungen verbinden.
Wichtiger Hinweis
Die Applikation erlaubt keine automatische Verbindung von Leitungen und Kanälen, die zu unterschiedlichen Systemen gehören. Wenn es erforderlich ist zum Beispiel ein Rohrnetz mit einer Lüftungsanlage zu verbinden, sollten die Formteile manuell gesetzt werden.
Vorgehensweise
1. Start des Befehls Verbinden - allgemeine Elemente .
2. Auswahl der Elemente, die Sie verbinden möchten. Beenden durch Drücken der rechten Maustaste oder der Enter-Taste.
3. Im neu sich öffnenden Dialogfenster wählen Sie das gewünschte Formteil.
4. (Optional) Geben Sie die erforderlichen Dimensionen des gewählten Formteils an.
5. (Optional) Geben Sie Dicke für die Isolierung des Formteils an.
6. Drücken Sie OK zum Schließen des Fensters und herstellen der Verbindung.

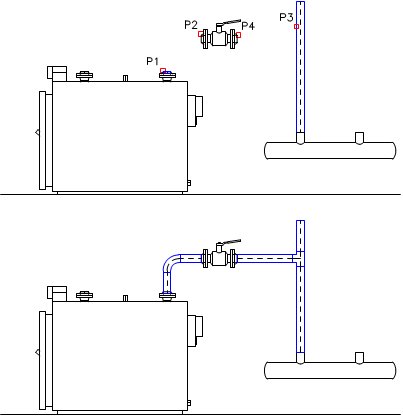

Beispiele für Verbindungen zwischen Formteilen, Leitungen und Objekten:

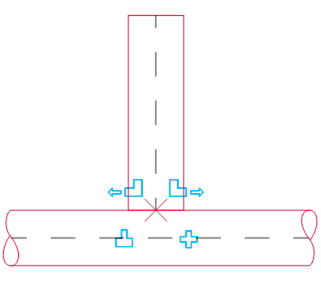

Eine andere Methode um Verbindungen zwischen den Formteilen zu erstellen sind die sog. Marker. Sie werden automatisch eingeblendet, wenn als Ende eines Abschnitts ein Punkt gewählt wird, der auf einem existierenden Element liegt. Nach der Einblendung der Marker können Sie auswählen, welche Verbindungsart ausgeführt werden sollte. Das Drücken von ESC beendet den Befehl ohne eine Verbindung herzustellen.
|
|
|
|
Bogen einfügen |
Knie einfügen |
T-Stück einfügen |

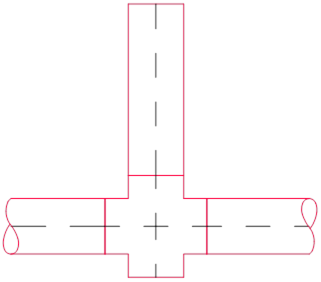

T-Stück Kreuz einfügen |
