In älteren Programmversionen wurden vereinfacht dargestellte Rohrleitungen, Lüftungs-und Kabelkanäle automatisch verbunden. Mit der neuen Version lassen sich auch detailliert dargestellte Elemente aus den Herstellerkatalogen oder Katalogen CADprofi verbinden. |
|
Verbindungen können auf unterschiedliche Art und Weise realisiert werden:
• Beim Einfügen eines ausgewählten Formteils in die Zeichnung.
In diesem Fall kann nach Anfügen des Formteils an ein Element (P1) ein weiteres Element (P2) angezeigt werden. Sind alle Elemente „kompatibel“ verbindet sie das Programm.
• Mit Hilfe des Befehls Verbinden – allgemeine Elemente. In dem Fall wählt das Programm das passende Kniestück und verbindet die ausgewählten Elemente.
Mit Hilfe des Befehls Verbinden- detaillierte Elemente.

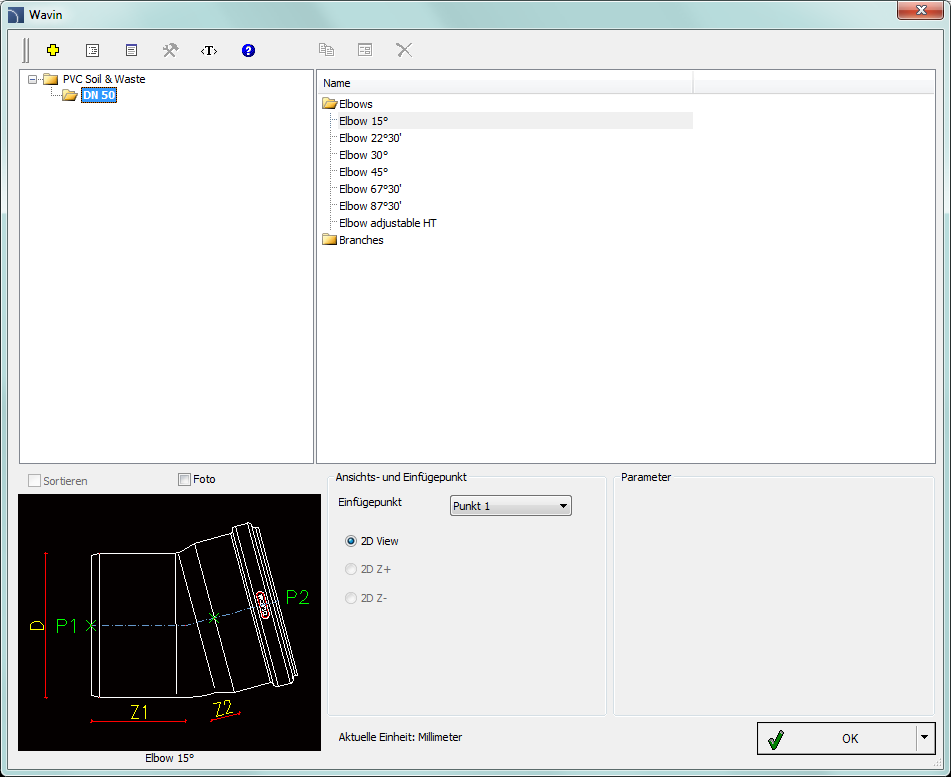

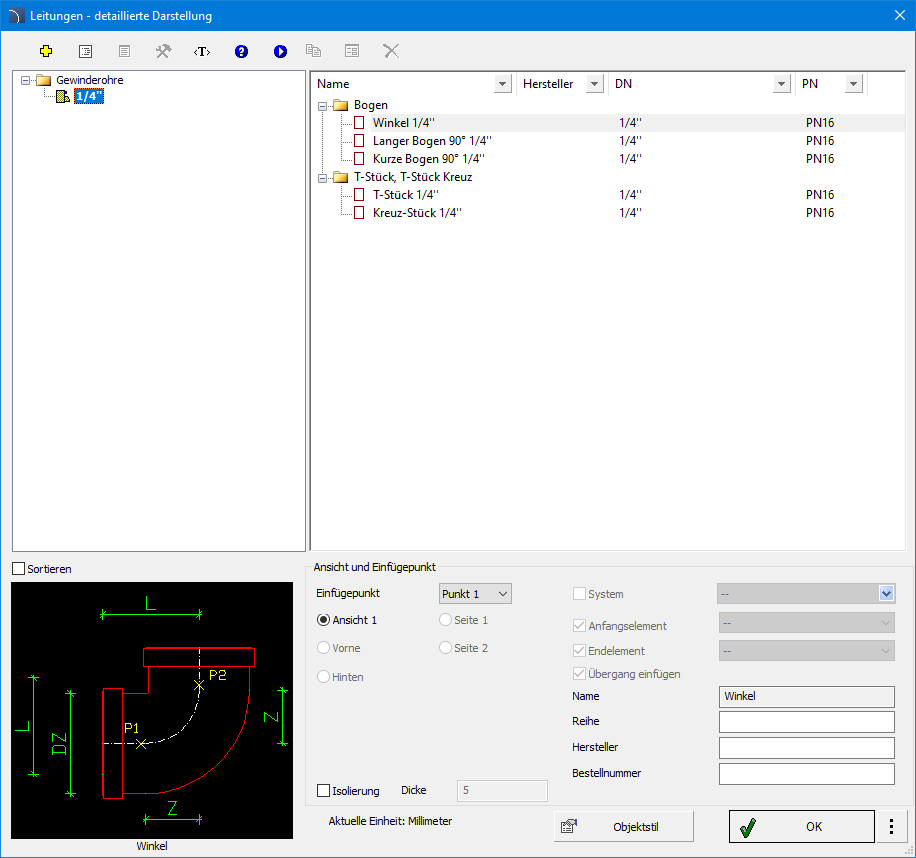

Nach Auswahl des ersten Elements öffnet sich eine Dialogbox mit passenden Formteilen. Nach Auswahl des passenden Teils muss das Element angezeigt werden, mit dem die Verbindung hergestellt werden soll.
