Modifica quotature

Le dimensioni comando di modifica viene utilizzato per cambiare lo stile di dimensioni esistenti che sono stati già aggiunti al disegno. L'utente può selezionare o creare un nuovo stile e poi e poi indicare le dimensioni sul disegno per il quale verrà applicato lo stile selezionato. In questo modo è possibile sostituire "normale" dimensionamento in dimensionamento architettonico.



Procedure

Modifica quotature

1.    Eseguire il comando modifica dimensioni   .

2.    Nelle dimensioni di editing finestra di dialogo selezionare lo stile di quota che si desidera applicare alle dimensioni attuali.

3.    (Opzionale) Fare clic sul creare un nuovo stile di dimensionamento, Per aggiungere un nuovo stile al disegno corrente.

4.    (Opzionale) Attivare i parametri di opzione cambiamento di stile selezionati, al fine di apportare modifiche alle impostazioni di stili di quota.

5.    Fare clic sul pulsante Sostituisci per chiudere la finestra di dialogo e consentire la selezione dimensioni.

6.    Selezionare le dimensioni, che lo stile che si desidera sostituire.

7.    Fare clic sul pulsante destro del mouse tasto o per apportare le modifiche e terminare il comando Invio.

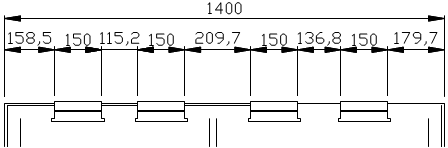

Ddimensionamento normale

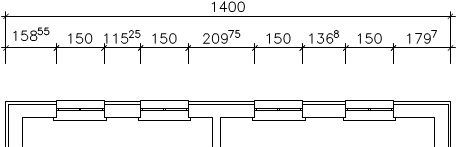

Vista dopo aver cambiato il dimensionamento normale nel dimensionamento architettonico
