Vie di fuga

Il comando Evacuazione e vie di fuga consente di disegnare e modificare evacuazione e percorsi di sicurezza antincendio, nonché altre vie quali: museo e visite guidate galleria ecc Alla fine del percorso utente può inserire frecce che indicano le direzioni.

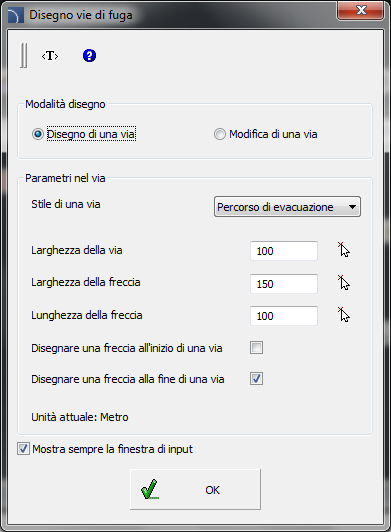

Evacuazione e tour percorsi finestra finestra



La finestra di dialogo contiene i seguenti elementi:

modalità di disegno - selezione di disegno via o modalità di modifica.

stile percorso- selezione del tipo di percorso. Ogni tipo di percorso viene creato su un livello separato.

opzioni di percorso - dà la possibilità di specificare la larghezza percorso e le dimensioni delle frecce.

Disegna freccia a inizio / fine di un percorso - abilita / disabilita disegno di frecce al percorso all'inizio / fine.

Mostra sempre finestra di dialogo- abilita / disabilita la visualizzazione della finestra di dialogo dopo l'esecuzione del comando di evacuazione e percorsi di fuga. Se la finestra non viene visualizzata allora il percorso sarà disegnato di conseguenza per le impostazioni selezionate in precedenza. Al fine di consentire la visualizzazione della finestra di dialogo utente deve selezionare l'opzione Impostazioni (tasto S).



Procedure

Disegno vie di fuga

1.    Eseguire il comando evacuazione e vie di fuga  .

2.    Nella finestra di dialogo selezionare la modalità di disegno percorso.

3.    Selezionare lo stile percorso, ad esempio “percorso di evacuazione”.

4.    (Facoltativo) Specificare le impostazioni di larghezza / altezza freccia.

5.    (Opzionale) Abilitare / disabilitare la freccia pareggio a inizio / fine di un'opzione di percorso.

6.    Premere il pulsante OK per chiudere la finestra di dialogo e iniziare a disegnare il percorso.

7.    Specificare prossimi punti per la rotta. È possibile completare il disegno premendo il tasto Invio o fare clic sul pulsante destro del mouse.



Modifica dei percorsi

1.    Eseguire il comando evacuazione e vie di fuga  .

2.    Nella finestra di dialogo selezionare la modalità Modifica percorso.

3.    Selezionare lo stile percorso, ad esempio “percorso di evacuazione”.

4.    (Facoltativo) Specificare le impostazioni di larghezza / altezza freccia.

5.    (Opzionale) Abilitare / disabilitare la freccia pareggio a inizio / fine di un'opzione di percorso.

6.    Dopo aver premuto il pulsante OK selezionare il percorso a cui si desidera applicare le nuove impostazioni. Il percorso indicato sarà cambiato.



Vie di evacuazione

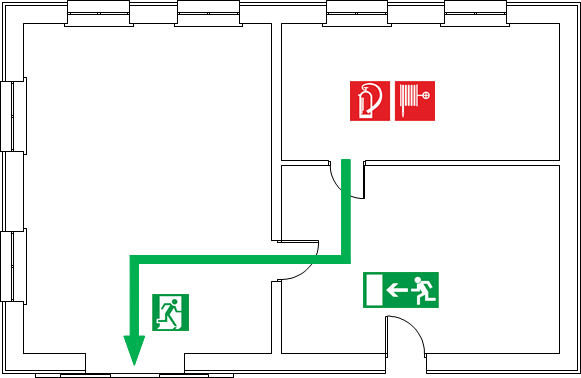

Un esempio di un percorso di evacuazione, simboli di evacuazione e di sicurezza antincendio.
