Simboli di livello automatici

Il comando simboli di livello - automatici consente di inserire punti altezza con riempimento automatico dei valori di elevazione per i punti indicati.

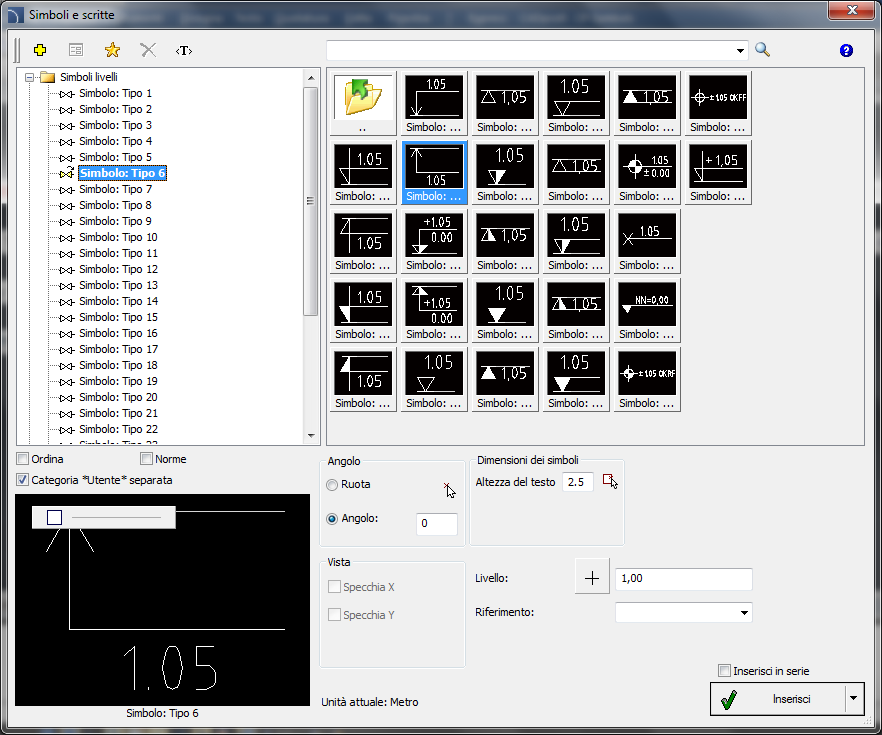

Le opzioni disponibili in questa finestra di dialogo sono stati descritti nel capitolo precedente (controlla pagina 120). Ulteriori opzioni incluse in questo comando:

Altezza del testo- specifica l'altezza segni di testo e la scala. L'utente può immettere un valore o indicarlo dal disegno

(Indicati due punti).

Precisione delle dimensioni - definisce il numero decimale dei valori di coordinamento nel simbolo che sta per essere inserito.

Unità- determina l'unità, che sarà cambiato nel valore di elevazione nel simbolo inserito. programma CADprofi determina il valore effettivo coordinamento conformemente unità attualmente disegno impostati nella CADprofi - comando Opzioni. L'opzione Unità consente di raccontare l'altezza effettiva in una delle unità disponibili.

Format '+/-' - determina se i valori positivi di coordinamento devono essere preceduti con un “+”.

Livello - determina il punto di riferimento del valore simbolo dell'ordinazione. I seguenti modi per determinare il sistema di coordinate sono possibili:

• Auto - calcola il valore dell'ordinazione riferimento con il punto di riferimento precedentemente impostato.

• Auto WCS - calcola il valore dell'ordinazione dal 0,0 punto del sistema di coordinamento mondiale.

• Auto UCS - calcola il valore dell'ordinazione dal 0,0 punto del sistema di coordinamento per l'utente.

Punto di riferimento - testo aggiuntivo che informa per esempio circa il sopra il livello del mare o l'altezza fondazione terra.

Inserendo il punto di riferimento

1. Eseguire il comando simboli di livello - automatici .

2. Nella finestra di dialogo selezionare il punto di riferimento.

3. (Facoltativo) Specificare l'altezza del simbolo testo.

4. (Facoltativo) Specificare le seguenti opzioni: Precisione, Unità, separatore e il formato '+/-'.

5. Scegliere il sistema di coordinamento, che specificare il livello di punto o inserire manualmente il valore. Punto di riferimento è un punto di riferimento per gli altri punti di altezza che è il motivo per cui questo livello punto viene specificato come “0” .

6. Fare clic sul pulsante con il simbolo Inserisci per inserire un simbolo nel disegno.

Avviso

Solo un punto di riferimento può essere aggiunto al disegno, facendo un tentativo di inserire il punto successivo verrà visualizzato un messaggio appropriato e permetterà di sostituire il vecchio punto di riferimento.

Inserimento di un simbolo di livello automatico

1. Eseguire il comando simboli di livello - automatici .

2. Nella finestra di dialogo selezionare segnando il simbolo livello appropriato.

3. (Facoltativo) Specificare l'altezza del simbolo testo.

4. (Facoltativo) Specificare le seguenti opzioni: Precisione, Unità, separatore e il formato '+/-'.

5. Specificare il livello, da cui l'attuale livello sarà conta. Se il livello dovrebbe essere considerata dal punto di riferimento selezionare l'opzione Auto.

6. (Opzionale) Definire o selezionare il punto di riferimento per il punto selezionato.

7. Fare clic sul pulsante con il simbolo Inserisci per inserire un simbolo nel disegno.
