In CADprofi è possibile definire e descrivere camere o altre aree utilizzabili. Il programma può trovare automaticamente i confini e calcolare la loro superficie. E 'anche possibile definire manualmente le camere o di assumere confini "estranei" (polilinee chiuse), che è utile quando si lavora su disegni architettonici inoltrate al di fuori di CADprofi.
Il programma permette anche di creare specifiche relative alla camera, è per questo che quando l'utente definisce una stanza, dovrebbe anche specificare il proprio nome, numero e dati aggiuntivi.

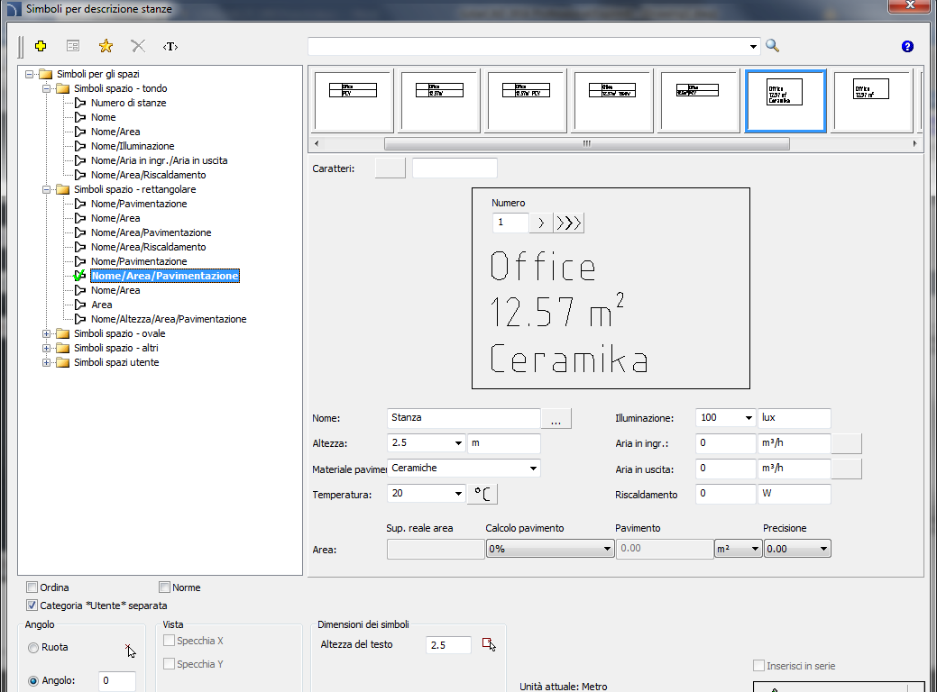

Finestra di dialogo Definizione di Spazio
Le opzioni disponibili in questa finestra di dialogo sono stati descritti nel capitolo precedente (controlla pagina di 120). Ulteriori opzioni incluse in questo comando:
Numero -
numero di stanza
definito. Questo campo viene compilato automaticamente con un primo numero.
Grazie ai pulsanti disponibili, l'utente può scegliere tra primo numero libero
disponibile
e un numero accanto
. Questo campo può essere riempito con qualsiasi
valore.
Informazioni su stanza
definita- una raccolta di informazioni sulla zona definita. Tali dati
verranno salvati come un insieme di attributi di un'etichetta camera prescelta.
Sfoglia
pulsante consente di selezionare i
dati tipici per stanze che hanno scopo specifico.
superficie reale - campo che contiene informazioni riguardanti effettiva superficie stanza.
Calcolo della zona floorage:
Programma calcola automaticamente superficie di stanza definito. In genere, i progetti di costruzione non includono lo spessore dell'intonaco. Pertanto, quando si calcola il programma superficie può tener conto deduzioni "intonaci".
È anche possibile impostare manualmente la superficie (ad esempio se è necessario dedurre l'area sotto tetti bassi spiovente in soffitte). Nel calcolare la superficie è molto importante avere la stessa unità di progettazione come quella che abbiamo usato nel disegno. L'utente può specificare il formato area con l'uso di unità di precisione e pavimento.
Modi per definire camere:
Dopo aver specificato l'utente li parametri dovrebbe definire sul disegno. Pulsante che viene utilizzato per ha ottenuto un elenco a discesa che consente di selezionare un metodo di determinazione dei confini:
•Definire camera (automaticamente)- questa opzione cerca
automaticamente una zona chiusa, in cui è stata definita la stanza. Questo
metodo può essere utilizzato quando tutte le pareti sono stati disegnati per
programma CADprofi e non essere stata interrotta per esempio per inserire
porte o finestre (in programma CADprofi non v'è alcuna necessità di interrompere
le pareti, se le finestre e le porte vengono inserite con nascondere oggetti -
Wipeout).
Ricerca automatica di confini camera può anche essere utilizzato
anche se le pareti non sono stati elaborati dal programma CADprofi a
condizione che essi sono posti sul layer “2DA_WAL_”.
•Selezione di confine- questa opzione permette di indicare
un confine (polilinea chiusa), che sarà acquisita dal programma CADprofi
come una stanza. Questa opzione viene usata spesso quando si lavora su disegni
di costruzione "stranieri", in cui i confini che limitano la stanza sono già
disegnati.
Si noti: in programmi CAD polilinea è chiusa se l'utente ha
completato il suo disegno utilizzando il comando Chiudi. Questo stato può essere
controllato nella finestra delle proprietà CAD.
•Delineare una stanza- possibilità di disegnato un confine attraverso contorno manuale. L'utente deve indicare tutti gli angoli di una stanza. Per finire questo utente comando dovrebbe premere Invio o il tasto destro del mouse.
•Linea di demarcazione delle camere- disegna la linea di demarcazione stanza. linee di immersione vengono inseriti su uno strato che è disabilitato per impostazione predefinita in stampa. Questa linea permette di aggiungere una divisione logica o una stanza, senza necessità di elaborare tutte le pareti aggiuntivi.
Procedure
1. Eseguire il
comando definzione stanza
.
2. Nella finestra di dialogo scegliere l'etichetta stanza necessario.
3. Specificare il numero, nome e dati di camera aggiuntiva.
4. Specificare le opzioni di zona floorage.
5. Premere il camera Definire, per indicare un punto nel disegno (P1) per la determinazione automatica dei confini delle camere.
6. (Opzionale) Espandere il pulsante e selezionare l'opzione Seleziona di confine al fine di indicare un confine sul disegno (P2), che determina la stanza.
7. (Opzionale) Espandere il pulsante e selezionare l'opzione di delineare una stanza per indicare tutti gli angoli camera (P3, P4, P5, P6). Inserire le estremità chiave il comando.
Avviso
Per la ricerca automatica di
confine, il punto indicato deve trovarsi all'interno di un'area "chiuso".
La
camera può avere una sola etichetta.
Dopo aver effettuato modifiche nel disegno, programma
aggiorna automaticamente i calcoli dell'area floorage (se l'utente non vuole
aggiornare l'area floorage, allora dovrebbe determinare l'area floorage
manualmente).
Durante l'aggiornamento, i contorni dei locali, con etichette
rimosse verranno eliminati.
I dati vengono aggiornati ogni volta che l'utente preme il comando Define stanza.
