Il comando diagrammi di flusso e grafici contiene elementi che vengono utilizzati per disegnare una varietà di schemi funzionali, l'infrastruttura di rete, modelli di processo tecnologico e schemi a blocchi.
Finestra di dialogo diagrammi di flusso e diagrammi
Molti elementi diagrammi a blocchi ha campi di modifica, in cui è possibile entrare in una varietà di testi. Programma regola automaticamente la dimensione degli elementi che vengono inseriti nel disegno a seconda della lunghezza del testo. Se l'utente ha bisogno di modificare il testo poi si può utilizzare il comando Modifica simboli, grazie al quale dopo aver fatto l'edizione la dimensione del blocco sarà aggiornato .È anche possibile determinare la dimensione minima del blocco, quindi, anche se l'aggiunta di piccole quantità di testi le dimensioni dei singoli elementi sarà simile.
Tutti i modi di lavorare con i simboli sono spiegati nei singoli moduli capitoli.
Esempi di diagrammi a blocchi e diagrammi di flusso:
 |

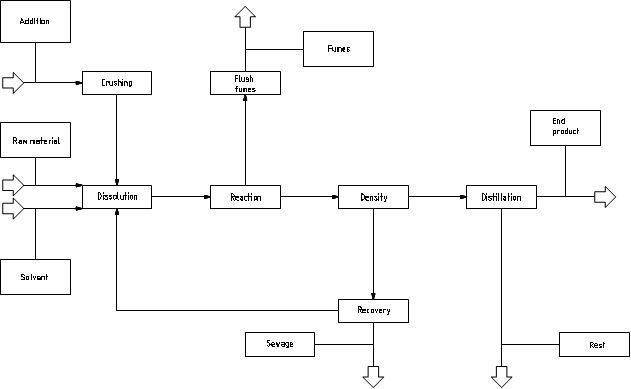

Questo disegno mostra uno schema a blocchi esempio di un impianto industriale.
 |

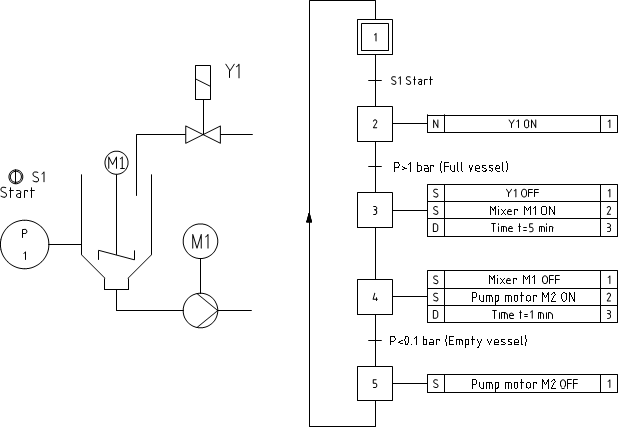

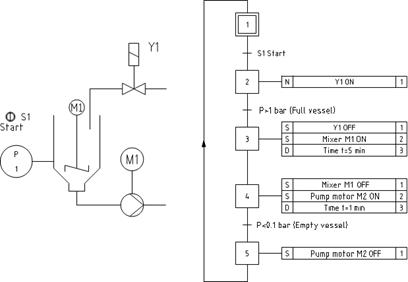

Schemi funzionali, disegnati in base alla norma EN 60848.
 |
Creazione di rete di computer e gli schemi di infrastrutture.
 |

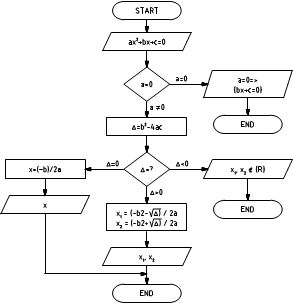

Un esempio di un algoritmo
Program can draw BPMN diagrams. Business Process Modeling
Notation is a graphical way of showing business processes.
BPMN describes
three basic types of processes:
•internal process
•public process
•cooperation process
In CADprofi program the following BPMN graphical elements categories are available:
•active elements
•connections
•location of the process
•graphical elements used to add additional information (data, annotations and groups)

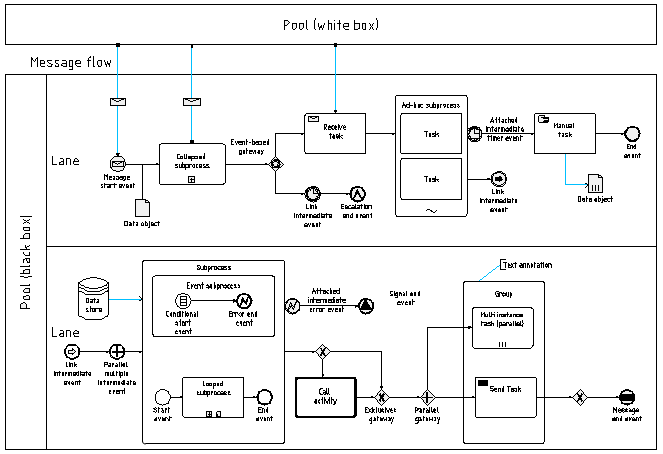

Un esempio di un diagramma BPMN
