Creazione di disegni di installazioni 2D è legato a disegnare linee, l'aggiunta di oggetti e descrizioni. programma CADprofi permette disegno automatico delle stringhe di linea e raccordi di ogni tipo in vista 2D. Consente inoltre all'utente di collegare rapidamente le linee e di modificarli. È anche possibile inserire visualizzazioni di armatura in linee disegnate in precedenza con la capacità di inserire automaticamente riduzione. Tutti gli oggetti sono inseriti su livelli appropriati che definiscono i tipi di linea o di sistema (alimentazione, ritorno, aereo, ecc).

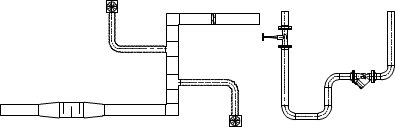

Un esempio di vista 2D
CADprofi programma possiede diversi oggetti:
•radiatori - è possibile utilizzare radiatori proiezioni 2D e diagrammi filamenti.
•oggetti idraulici- oggetti utilizzati nella progettazione idriche e fognarie installazioni.
•oggetti parametrici- questi oggetti rappresentano viste effettivi di dispositivi quali caldaie, serbatoi, pompe ecc blocco Per oggetti parametrici è possibile specificare il loro dati tecnici e tutte le dimensioni.
•armatura parametricoproprio come con gli oggetti, armature parametrico rappresenta effettiva vista dei dispositivi (armatura, attrezzature linee, flange, in linea linee 2D). La caratteristica principale di questi oggetti è la possibilità di inserirli nelle linee 2D.
•Oggetti dalle librerie del produttore- sono disponibili nel comando Prodotti biblioteca. Prodotti librerie sono creati insieme con i produttori e quindi contengono una fonte molto ampia di oggetti (blocchi) che vengono utilizzati nella progettazione. Prodotti librerie vengono costantemente aggiornati e sono messi a disposizione dai produttori su internet. Dopo aver installato il programma CADprofi è possibile installare le librerie aggiuntive in un secondo momento che verrà aggiunto al programma.
•Oggetti definiti dagli utenti- ogni utente può aggiungere al programma di eventuali oggetti utilizzati nella progettazione.
