L' isolamento dei comandi degli elementi generali consente di isolare le linee.È possibile specificare lo spessore per l'isolamento e per eliminare l'isolamento.

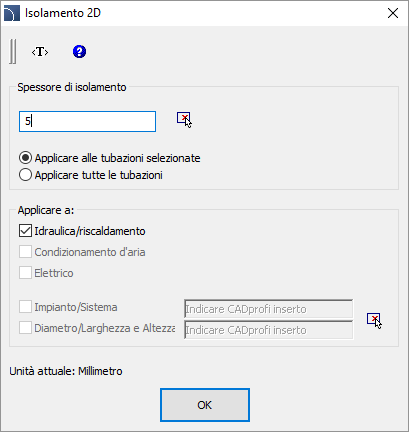

Finestra di dialogo modifica isolamento
La finestra di dialogo contiene i seguenti elementi:
Spessore isolamento - determina lo spessore dell'isolamento, che verrà
aggiunto alle linee selezionate.È possibile copiare lo spessore dell'isolamento
dall'elemento esistente nel disegno ( Opzione Copia Dal raccordo>
Per eliminare l'isolamento dalle linee,
l'utente deve specificare lo spessore dell'isolamento come "0". Per linee aria
condizionata è anche possibile specificare il loro isolamento interno inserendo
uno spessore di isolamento negativo.
Applica a oggetti selezionati - modificare lo spessore dell'isolamento solo per le righe indicate nel disegno.
Applica a tutti gli oggetti - modifica spessore di isolamento per tutte le linee del tipo di installazione prescelto.
Applicare solo per - la selezione di installazione tipo / tipo, su cui verrà effettuata l'edizione di spessore isolante.Questa opzioni funzionano sia con il applicare agli oggetti selezionati dando all'utente la possibilità di selezionare le linee del disegno che appartengono ad un certo tipo di installazione e con Applica a tutta l'opzione oggetti che consente all'utente di specificare lo spessore di isolamento per tutte le linee del tipo selezionato di installazione.
|
Suggerimento Utilizzando la funzione "Applica agli oggetti selezionati" dà la possibilità di scegliere le linee attraverso una finestra di selezione. Se nella finestra di selezione l'utente indica una linea che appartiene ad un impianto che non è stato incluso nella finestra di dialogo allora questo elemento verrà ignorato. |
Installazione/ Sistema - permette di selezionare un sistema adeguato, quali
linee saranno divise, ad esempio alimentazione, ecc Rientro tipo di installazione può essere scelta premendo
il raccordo
Specificare CADprofi pulsante.
Diametro/ Larghezza e Altezza - permette di specificare le dimensioni della linea,
per le linee selezionate, ad esempio, D = 114.3 per tubi DN100.Per
specificare i dati di questa opzione, l'utente deve fare clic
sul parametro
Specificare CADprofi , Quindi
selezionare la riga da cui si desidera ottenere i dati..
Proceduree
Linee isolanti o modifica dello spessore dell'isolamento
1.
Esegui il comando isolamento di elementi
generali
2. Nella finestra di dialogo specificare lo spessore dell'isolamento.Il valore " 0" elimina l'isolamento.
3. Abilita l'opzione Applica agli oggetti selezionati o Applica a tutti gli oggetti .
4. (Facoltativo) Selezionare i tipi di installazione che devono essere inclusi durante la selezione dell'oggetto.
5. (Facoltativo) Indicare una linea dal disegno per specificare l' opzione Installazione / Sistema e l'opzione Diametro / Larghezza e Altezza .Se è necessario, puoi disattivare una di queste opzioni.
6. Fare clic sul pulsante OK per chiudere la finestra.
7. (Facoltativo) Se è stata attivata l'opzione Applica a oggetti selezionati indicano elementi che si desidera modificare e premere il tasto Invio.
8. Gli oggetti selezionati saranno isolati.

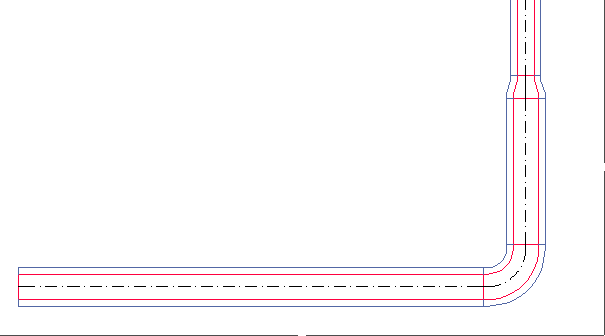

Linee isolamento
