Il comando simboli aggiuntivi
comando contiene vari contrassegni
che sono spesso utilizzati nei disegni tecnici pe diverse varianti di linee di
riferimento, simboli posizione numerazione e marcature universali che raccolgono
i valori da oggetti di disegno.
Funzionalità e il modo dettagliato di gestire
il comando sono descritti nel
Simboli e
segni) capitolo.
La numerazione di simboli permette di numerare oggetti e raccogliere i parametri da essi (ad esempio nome, tipo, ecc). In questo modo è possibile numerare rapidamente molti oggetti e posizionare i testi richiedere nel disegno.
|
CADprofi rileva automaticamente oggetti numerati
nel disegno, grazie al quale nella finestra di dialogo il primo numero
disponibile |
|
Aggiungendo diversi prefissi, l'utente può creare molte sequenze numerate (ad esempio una sequenza senza prefissi 1, 2, 3 ...., E secondo P1, P2, P3).
Inserimento simboli con l'opzione mupltiple Inserire farà sì che i simboli abbiano numeri aggiunti a loro con un aumento numerazione.

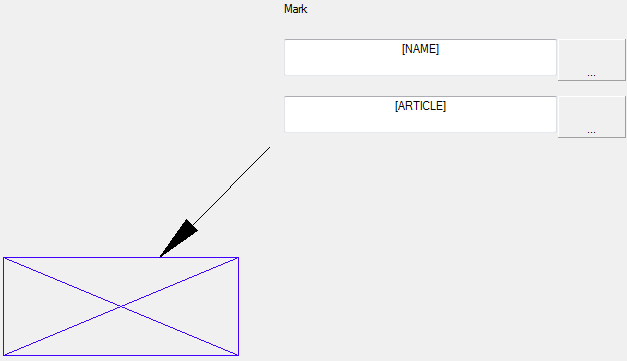

Il Mark 1, Mark 2 campi permettono di aggiungere il simbolo
selezionato qualsiasi testo o informazioni recuperate dall'oggetto indicato.
Selezionando il tipo di informazioni sarà possibile dopo aver premuto il
pulsante che si trova accanto al campo.
|

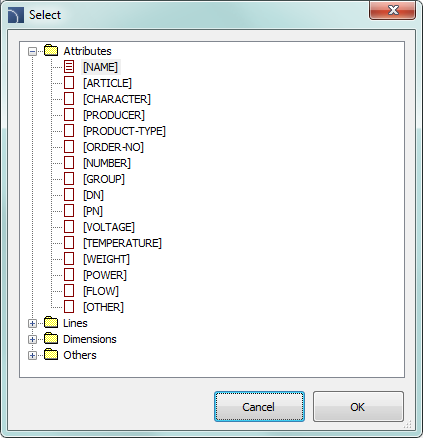

Nella finestra appena aperta utente può selezionare le seguenti informazioni: •attributi - oggetto indicato attributi valori. •Linee - tipo di linea o il tipo di installazione. •Dimensioni - dimensioni recuperati dall'oggetto indicato. •Altri - per esempio i valori delle variabili di sistema programma CAD.
|
|
dal ramo specifico (es ME
- meccanico) è visualizzata. Il
pulsante permette di selezionare il numero più alto successivo
