Simboli Incroci

Il comando simboli incrocio viene utilizzato per l'inserimento automatico di angolari a tre vie o quattro vie simboli in incroci linea.

Il processo di inserimento croce simbolo di default prevede che indica due linee. Dopo che il programma inserisce automaticamente un simbolo nel punto di intersezione. linee indicate possono essere interrotte o opportunamente esteso.

Le opzioni di funzionalità e simboli di base sono descritti nella simboli) capitolo.

Inserimento di un simbolo croce in una linea di incrocio

7. Eseguire il comando Simboli Croce .

8. Nella finestra di dialogo scegliere la categoria appropriata.

9. Selezionare i simboli che si desidera inserire nel disegno.

10. Controllare i parametri di scala e di simboli.

11. (Opzionale) In conformità con le preferenze di compilare il valore dei seguenti parametri: l'articolo, Produttore, di riferimento, DN, PN.

12. Fare clic sul pulsante Inserisci simbolo per indicare le linee in cui si desidera inserire il simbolo selezionato.

13. Indicare la prima riga nel disegno in cui deve essere inserito il simbolo (linea principale P1).

14. Indicare la seconda linea nel disegno (P2).

15. Simbolo sarà inserito nel disegno, le linee saranno adeguatamente interrotte o allungati o accorciati

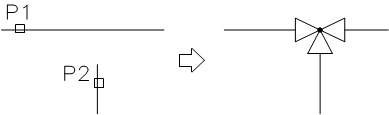

Quando si inserisce simboli a tre vie il primo punto (P1 o P1' ) definisce la linea principale, mentre il punto successivo (P2) definisce una linea secondaria. Nel caso di una valvola angolare scegliendo il punto (P1 o P1' ) definisce la direzione in cui viene inserita la valvola.

Una seconda possibilità di inserire un simbolo croce è quello di indicare l'attraversamento linea effettiva di due linee (P1) e successiva indicare il punto (P2), che specifica la rotazione simbolo. applicazione CADprofi rileverà automaticamente ed interrompere le linee collegate.

Avviso

regolazione automatica e linee interruzione avviene se linee indicate intersecano tra loro ad angolo retto.

Inserimento di un simbolo sulla linea di passaggio è possibile solo per i "Inserisci simbolo" Option (le altre opzioni, come ad esempio "Into molte linee" sarà inserire un simbolo di conseguenza per la descrizione nel “simboli”. comando).

Inserimento di un simbolo alla linea crossing non sarà possibile se una di queste linee è una poligonale.
