Linee, passerelle

Nel programma CADprofi linee schematiche sono disegnate con linee o polilinee che si trovano sugli strati corrispondenti. Il termine "linea tipo" si intende l'uso previsto della riga selezionata o un sistema specifico (per esempio la L1, L2, L3). È inoltre possibile aggiungere "tipo" alla linea che definisce le sue proprietà fisiche (es ydy 3x2,5 per linee di montaggio). Tipo di linea può essere specificato durante il disegno o più tardi, dopo le linee sono già disegnate con le linee schematiche - comando di modifica.

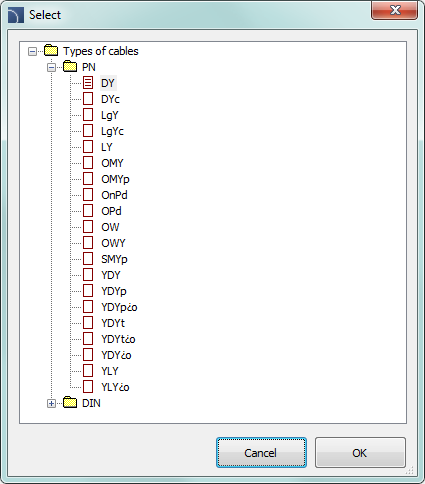

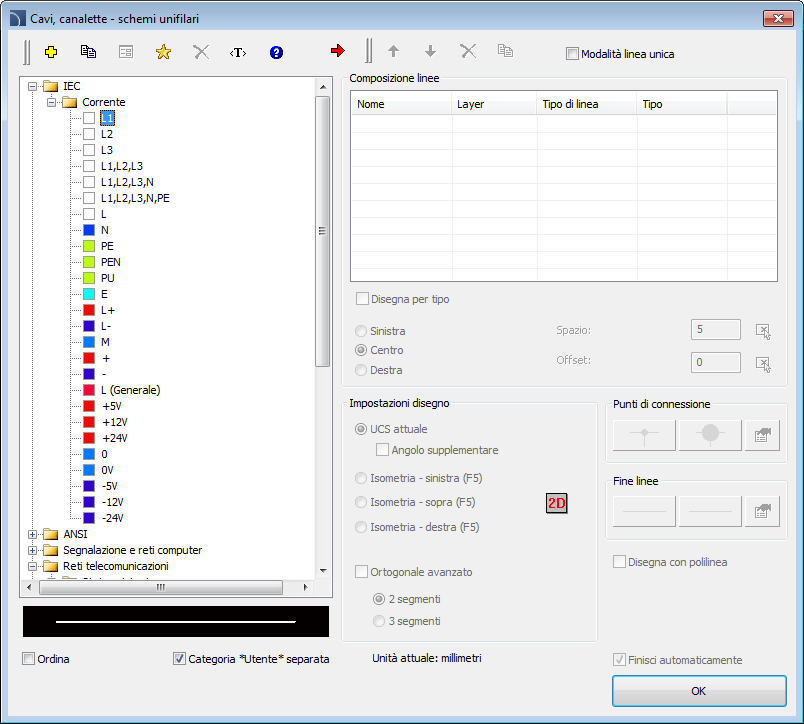

tipi di linea standard da norme IEC e ANSI sono raggruppati in categorie. Il cavo, passerelle - comando schematica dà la possibilità di disegnare una o più linee di installazioni elettriche. Il processo di elaborazione singole linee è possibile dopo aver selezionato nella finestra di dialogo il tipo linea di necessaria e facendo clic sul pulsante OK. Questa procedura però non permette di modificare le impostazioni di disegno. sono disponibili solo dopo che l'utente ha aggiunto una linea alla lista delle lista delle linee selezionate queste opzioni. L'utente può aggiungere molte linee a questa lista, grazie alla quale è possibile disegnare contemporaneamente diverse linee.

• Definisci nuovo

- permette di aggiungere una nuova posizione (linea) per la lista come una linea di utente. Successivamente si apre una nuova finestra di modifica e consente all'utente di modificare i dati della linea

• Copia

- copie della riga selezionata con tutti i suoi parametri, creando quindi un elemento realizzato dall'utente. linee copiate possono essere modificati.

• Modifica

- apre la finestra Modifica proprietà di linee creati dagli utenti. nome della linea può essere modificato direttamente premendo il tasto F2.

• Elimina

- cancella la riga selezionata dalla lista. Solo le linee create dall'utente possono essere eliminati.

• Aggiungi ai preferiti

- aggiunge la linea selezionata ai preferiti * * lista.

• Aggiungi elemento a un elenco

- aggiunge la linea selezionata alla lista delle linee selezionate.

Elenco delle linee selezionate - contiene le linee, che saranno tratte dopo aver fatto clic sul pulsante OK.

Menu di lista linee selezionate - permette di gestire il contenuto della lista linee selezionato.

• Spostare le righe selezionate in basso

- sposta la linea selezionata di una posizione verso il basso.
Spostare le righe selezionate up

- sposta il selezionato linea alto di una posizione.

• Copia righe selezionate

- copia della linea selezionata e lo aggiunge alla lista.

• Salvo quanto insieme di linee

- Permette di salvare l'elenco corrente di linee selezionate come un nuovo set.

• Modalità One-line - questa opzione blocca la possibilità di aggiungere più di una linea a elenco di linee selezionate. Quando è abilitato, il programma permette di convertire l'elenco delle linee ad una sola riga, scelti dall'utente.

Per fare questo, l'utente deve immettere un valore appropriato nel campo Tipo che si trova accanto al nome linea sulla lista di linee selezionate.

Disegna per tipo - consente la visualizzazione del tipo di linea per le linee di nuova creazione.

Linee opzioni conduzione - opzioni che consentono all'utente di specificare il modo di disegnare le linee.

• Compensare - un offset delle linee tracciate dai punti che sono effettivamente indicate nel disegno. Questa opzione permette di disegnare facilmente linee alla distanza specificata lungo le pareti o altri elementi che esistono nel disegno.

Show categoria * Utente *- abilita / disabilita la visibilità della cartella che contiene tutte le categorie e le linee create dall'utente. Se si disattiva questa funzione, allora le linee definite dall'utente saranno "misto" con le altre linee CADprofi standard.

• angoli aggiuntivi - abilita la modalità dimetrica diagonale, attraverso l'utilizzo di opzioni di rilevamento polare (polare) in base al valore dell'angolo che è stato definito nella CADprofi - finestra opzioni.

• Isometrico- permette di attivare la modalità che permette di creare schemi isometriche (variabili SNAPSTYLE). Sono disponibili (sinistra, in alto, a destra), che può essere facilmente modificata durante la redazione isometry premendo il tasto F5 tre opzioni.

punti di connessione- quando tracciare una sola linea è possibile inserire automaticamente punti di connessione. Ci sono diverse opzioni disponibili:

• Sempre - l'aggiunta di un simbolo a prescindere dal tipo di linee collegate.

• Sullo stesso livello - aggiunta di un simbolo di connessione solo quando entrambe le linee sono sullo stesso strato.

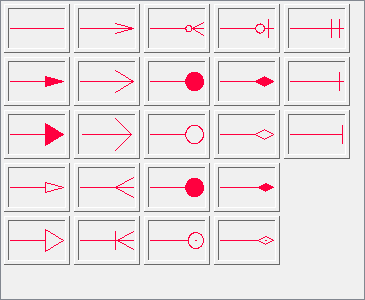

• simbolo di connessione - permette di selezionare il simbolo grafico che verrà inserito nel luogo in cui linee collegano. L'utente può selezionare uno dei seguenti simboli:

• impostazioni

- la creazione della scala (dimensione simboli) e l'opzione Rimuovi inutili punti di connessione, che cerca automaticamente i punti di connessione non necessari (ad es residuo dopo la rimozione di linea) e li rimuove dal disegno.

• impostazioni

- la creazione della scala (dimensione simboli) e l'opzione Rimuovi inutili punti di connessione, che cerca automaticamente i simboli inutili di fine riga (ad esempio residuo dopo la rimozione di linea) e li rimuove dal disegno.

Ortho avanzata- in questo modo tra i punti indicati, due o tre segmenti ortogonali vengono elaborati. Questa modalità di automatizzare il processo di connessione oggetti o linee mantenendo un angolo retto tra i segmenti.

Disegnare con polilinea - abilita / disabilita disegno segmenti di linea come poligonale.

termina automaticamente - abilita / disabilita finale automatico delle linee quando la linea disegnata viene collegato a un oggetto diverso nel disegno.

Disegno di linee schematiche

1. Eseguire il comando canaline per cavi - schematico.

2. (Opzionale) Selezionare la riga e fare clic sul pulsante OK per consentire il disegno di una singola linea senza apportare modifiche nelle impostazioni.

3. Nella finestra di dialogo, aperto di recente a tendina la categoria che contiene il tipo linea desiderata.

4. Selezionare la linea desiderata e fare clic sull'elemento Aggiungi ad una lista pulsante, O fare doppio clic su di esso al fine di metterlo nella lista di linee selezionate.

5. (Opzionale) Ripetere i punti 2 e 3 in Per aggiungere più linee alla lista.

6. (Opzionale) utilizzando la copia le righe selezionate , Rimuovi righe selezionate pulsanti aggiungere o rimuovere la linea selezionata dalla lista.

7. (Opzionale) utilizzando i pulsanti Sposta le righe selezionate in basso/ spostare le righe selezionate in su tasti cambiano l'ordine delle linee della lista.

8. (Opzionale) Riempire le informazioni su tipo di linea, attivare / disattivare l'opzione di disegnare tipo.

9. (Facoltativo) Se v'è più di una linea sulla lista di linee selezionate specificare il valore di spaziatura.

10. Specificare il modo in cui si disegnerà la linea e specificare il valore di offset, se necessario.

11. (Facoltativo) Se nella lista di linee selezionate v'è un solo oggetto quindi modificare le impostazioni di disegno.

12. (Facoltativo) Se nella lista di linee selezionate c'è solo un oggetto è possibile impostare le opzioni di connessione e fine riga.

13. Abilitare / disabilitare automaticamente l'opzione di Fine.

14. Fare clic sul pulsante OK per iniziare a disegnare una linea (o più linee).

15. Specificare il punto di partenza e punti di segmento successivo che si desidera disegnare. Per concludere cliccare il tasto Invio.

Avviso

Offset, angoli aggiuntivi, aggiungendo punti di connessione, terminazioni di linee, avanzato orto e fine automaticamente sono disponibili solo quando è selezionata una singola linea opzioni.

Le linee schematiche sono semplici linee o polilinee è per questo che è anche possibile disegnare le linee con i comandi standard dei programmi CAD, come Line o Polyline. Tuttavia, va notato che le linee tracciate in questo modo devono essere collocati su livelli appropriati. Al fine di corrispondere proprietà (es strati), tra gli oggetti di disegno, il comando proprietà partite (_Matchprop) situato nel programma CAD può essere utilizzato.

Nelle linee schematiche è possibile presentare segmenti linee verticali utilizzando simboli speciali, quali montanti.

Nonostante il fatto che le colonne montanti vengono inseriti mediante Simboli - altri) comando, programma li tratta come linee schematiche.

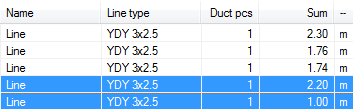

I dati che viene salvato nel montante è incluso durante la creazione della distinta base quando l'utente utilizza il “Elettrico - passerelle schematici”(Pagina assegno modello \* MERGEFORMAT 57).

Durante la creazione di disegni schematici molto spesso è necessario mostrare il tipo intersezione di due linee. CADprofi permette di visualizzare queste intersezioni con o senza connessioni.

Disegno di linee con i collegamenti

1. Eseguire il comando canaline per cavi - schematico.

2. Selezionare la linea desiderata e fare clic sull'elemento Aggiungi ad una lista tasto, o fare doppio clic su di esso al fine di inserirla nella lista di linee selezionate - in questo caso una sola linea può essere sulla lista.

3. (Opzionalmente) Riempire le informazioni relative al tipo di linea, attivare / disattivare l'opzione di disegnare tipo.

4. Accendere la possibilità di aggiungere automaticamente i punti di connessioni selezionando la SEMPRE o la stessa opzione layer.

5. Selezionare il tipo di simbolo di connessione.

6. Abilitare / disabilitare automaticamente l'opzione di Fine.

7. Fare clic sul pulsante OK per iniziare a disegnare la linea.

8. Specificare il primo punto ed i punti di successivi segmenti che si desidera disegnare. Collegamento sarà aggiunto dopo aver cliccato su un punto sulla linea.

Inserimento del simbolo di intersezione in molte linee

1. Eseguire il comando simboli - IEC, NFPA.

2. Nella finestra di dialogo selezionare la categoria Modifica connessioni.

3. Selezionare il simbolo che si desidera inserire al disegno.

4. Controllare la portata e, se necessario, altri parametri del simbolo che sta per essere inserito.

5. Con l'aiuto di pulsante di discesa l'elenco delle opzioni di inserimento e selezionare il Into molte linee al fine di simbolo selezionato simultaneamente in molte linee.

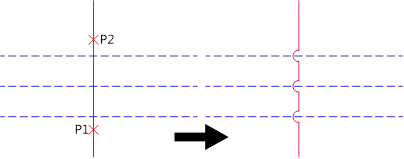

6. Indicare sul disegno due punti tra i quali viene rilevato l'incrocio e programma inserire i simboli selezionati.

Nel programma CADprofi è possibile progettare in unità impostate come millimetri, centimetri o metri. Per questo motivo, quando il disegno regimi scala tipo di linea deve essere sempre adattata allo schema modificato. Ad esempio, quando disegnando un sistema con l'unità impostata come "millimetri" con l'insieme formato di simbolo come 200 allora il fattore di scala del tipo di linea deve essere compresa tra tra 50 e 200.

L'utente può aggiungere il proprio tipo di linee al programma. In questo modo, il programma può essere adattato alle esigenze dell'utente e può essere utilizzato in una varietà di progetti in cui è necessario elaborare regimi.

L'aggiunta di nuove linee nel database

1. Eseguire i, canaline per cavi - schematico comando.

2. Fare clic sul Definisci nuova tasto per aggiungere una nuova linea per il database esistente.Nuovo elemento verrà aggiunto alla categoria * User *. Si aprirà una nuova finestra Modifica, in cui l'utente sarà in grado di specificare tutti i parametri della riga.

3. (Facoltativo) Selezionare una linea esistente e fare clic sul Copy pulsante per creare un nuovo elemento. linea selezionata verrà utilizzata come modello.

4. Modificare le nuove impostazioni della linea secondo la procedura di Modifica dati di linea.

E'anche possibile creare una cartella che contiene un elenco di impianti utilizzati più frequentemente da parte dell'utente. Questa cartella viene creata automaticamente quando un primo elemento contrassegnato come preferito

è stato aggiunto al programma. Nella preferita * * categoria utente può definire qualsiasi struttura ramo, in cui vengono memorizzati i singoli elementi.

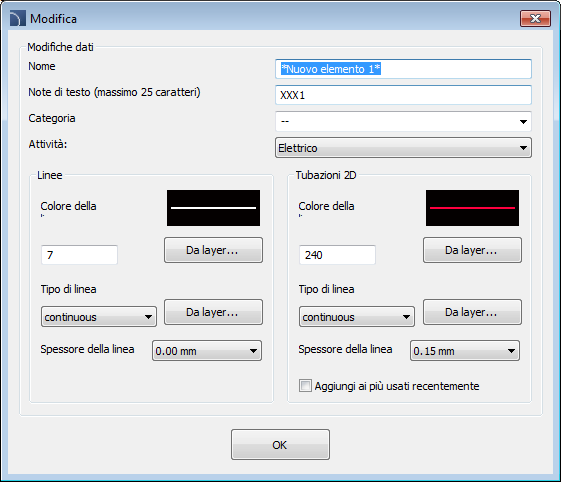

CADprofi consente di modificare i parametri (caratteristiche disegno) di linee create dall'utente. Per fare questo, utilizzare l’opzione Modifica.

In CADprofi tubo programma e le linee di ventilazione possono essere disegnati come schematico (con l'uso di linee o polilinee) o in vista 2D. Pertanto, quando si modificano le proprietà è possibile specificare i parametri differenti per linee schematiche e anche per le linee in vista 2D.

estratto di testo - marcatura per linee utilizzate come una desinenza del nome del livello nella struttura dei livelli estesa del testo.

Aggiungere al più di recente - questa opzione aggiunge la riga modificata nella lista predefinita dei tipi di linea nei tubi 2D - finestra di dialogo Piano.

Linee o le linee 2D - impostazioni utilizzate per le linee schematiche o linee disegnate in 2D:

• colore linea- determina il colore della linea. Il colore può essere scelto in diversi modi: facendo clic sul pulsante che contiene la riga di anteprima, con l'aiuto dell'opzione per strato o inserendo programma CAD numero di colore.

• tipo di linea- determina il tipo di linea (tipo). Tipo di linea può essere selezionato dalla lista dei tipi di linea disponibili o dalla dall'opzione layer.

• spessore di linea- determina la larghezza della linea. larghezza della linea può essere scelto dalla lista valori disponibili nel programma.

Linee Modifica utente

1. Eseguire il comando canaline per cavi - schematico.

2. (Facoltativo) Se la linea che si desidera modificare si trova sulla lista delle linee selezionate, quindi selezionarlo e cliccare su Rimuovi le righe selezionate tasto per rimuoverlo dalla lista.

3. Sulla lista delle linee disponibili selezionare la linea che si desidera modificare.

4. Fare clic su Modifica apri un Si aprirà una nuova finestra di dialogo, che consente di modificare la linea.

5. (Opzionale) Modificare il nome della linea modificata.

6. (Facoltativo) Modificare la notazione di testo della linea di cura (sconsigliato se la linea modificata è già inserito nel disegno).

7. (Opzionale) Cambia categoria della linea modificata.

8. (Facoltativo) Modificare il commerciale per la linea selezionata.

9. (Opzionale) Attivare / disattivare il componente aggiuntivo possibilità di utilizzare più di recente.

10. (Facoltativo) Modificare i parametri di linee schematiche.

11. (Facoltativo) Modificare i parametri di linee 2D schematiche.

12. Fare clic sul pulsante OK per accettare le modifiche.

Tutte le linee e polilinee che si trovano su livelli appropriati sono trattati dal programma CADprofi come linee schematiche. Questo include strati con nomi simili a 2DX_PLS_xxx.

Quando diversi progettisti stanno lavorando sullo stesso progetto, allora è possibile che uno di questi designer ha utilizzato la sua tipi propria linea e poi ha trasmesso il disegno per ulteriori edizione. In questo caso, l'applicazione CADprofi rileverà automaticamente la presenza di linee aggiuntive (tipi di installazione) e li visualizza in una nuova categoria chiamata Installazioni dal disegno. Nome delle nuove linee che sono state individuate dal disegno vengono prese dalla loro etichetta (fine del nome del livello). Se i parametri queste linee saranno modificate nella finestra di dialogo, allora essi saranno salvati in modo permanente nel database del programma, come le linee dell'utente.

Ogni tipo linea viene tracciata su livelli separati. Al fine di gestire facilmente i livelli nel menu in alto di programmi CADprofi si trovano i comandi aggiuntivi che permettono di nascondere o mostrare tutti i livelli che appartiene al riscaldamento centralizzato, delle acque reflue, l'acqua e altri tipi di installazioni in fretta.

Nella C: \ CADprofi \ Xx \ PlotStyle stili di stampa si trovano più adatto alla struttura di strati del programma. Di questi utenti file possono selezionare la stampa in bianco e nero (CADprofi Mono.ctb) e stampa a colori (CADprofi Color.ctb).

* File .ctb devono essere copiati nella cartella appropriata del programma CAD utilizzato.

Per ulteriori informazioni, si prega di consultare la sezione strati (Vedi Pag. 32).
