Il comando Apparecchi dà la possibilità di inserire quadri (distribuzione). viste 2D (dall'alto) vengono utilizzati nella progettazione dei piani. viste anteriori sono utilizzati nella progettazione facciata distribuzione.
Questo comando permette di selezionare l'inserto (specificare tutte le dimensioni) opzione, grazie alla quale l'utente può inserire oggetti con dimensioni personalizzate. È anche possibile salvare le dimensioni utente creando ed estendendo il tipo di utente di serie Creazione e dell'estensione utente di serie).

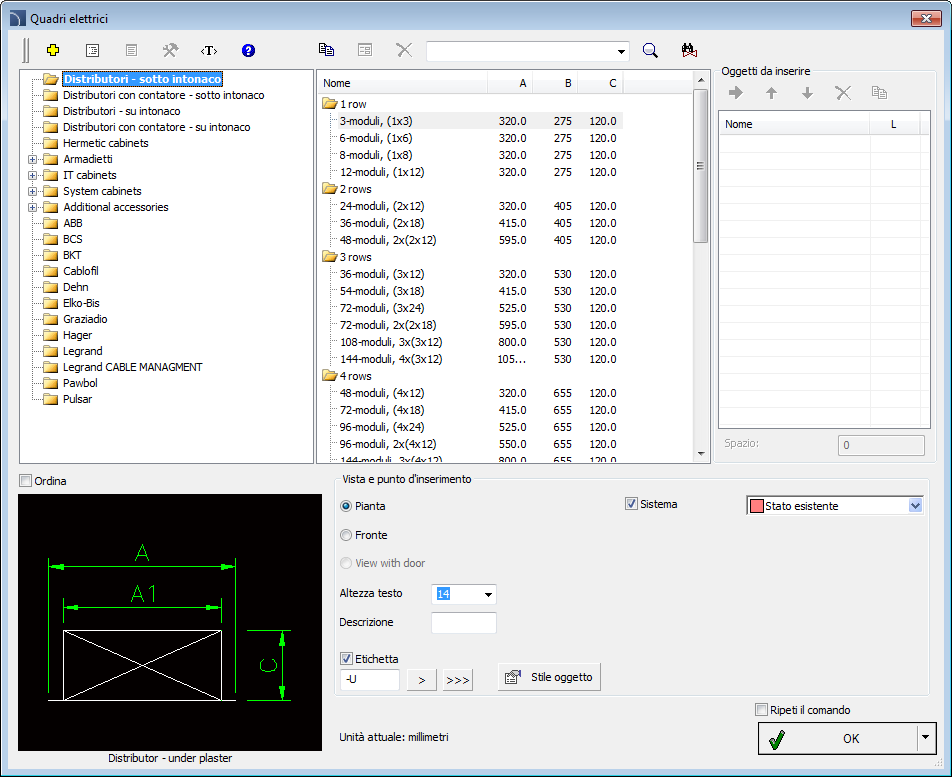

finestra di dialogo Apparecchi di comando
Il metodo di lavoro con oggetto è stato descritto nei
capitoli precedenti.
Questo comando contiene anche i seguenti elementi:
stile di oggetto - le opzioni che permettono di specificare lo stile oggetto e il livello di dettaglio dell'oggetto.
•Inserisci come blocco -Permette all'utente di inserire un elemento che è esploso in componenti o uno solo oggetto (blocco).
•con gli attributi - abilita / disabilita l'aggiunta di attributi all'oggetto inserito.
•assi - abilita / disabilita la possibilità di disegnare asse in oggetto inserito.
•hidings - abilita / disabilita gli elementi che sono nascosti in un oggetto di disegno.
•Wipeout (coperture) - abilita / disabilita aggiunta agli elementi Copri inseriti (Wipeout) di tipo oggetti.
•Dettagli, boccaporto - abilita / disabilita disegno di portelli e dettagli dell'oggetto come fori nelle flange, frecce che indicano la direzione del flusso e altri.
•testi- abilita / disabilita disegno di eventuali testi negli oggetti.

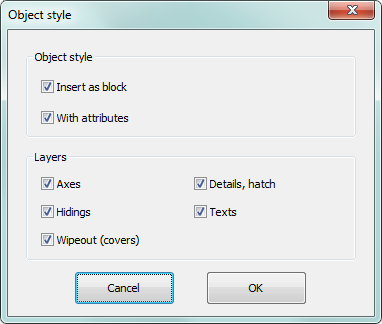

stile di oggetto finestra di dialogo
 |

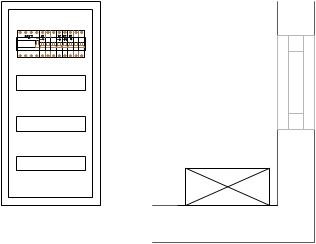

Un esempio di quadro su un piano e una facciata con apparecchio inserito
