Unisci elementi generali

Il più veloce e il modo più conveniente per creare impianti 2D, come i vassoi di aria condizionata, tubazioni o cavo è disegnarli è disegnare il linee o sequenze di linee di montaggio, e collegarli in seguito automaticamente con l'aiuto del comando unisci condotti/tubiDurante la creazione della connessione, il programma CADprofi allunga o accorcia linee connesse e inserisce automaticamente raccordi ottimali.

Le connessioni possono essere effettuate su elementi che hanno alcuni tipi e dimensione del connettore. Ciò significa che tubi, condotti, vassoi, armature, pompe e molti altri dispositivi possono essere collegati.

Dopo aver eseguito il comando Condotte-Tubi, l'utente dovrebbe indicare le linee che vorrebbe per la connessione. A seconda della posizione e le dimensioni delle linee indicate, programma CADprofi proporrà il giusto raccordo.

La selezione del raccordo e la determinazione delle sue dimensioni è fatto nella finestra di dialogo. Il layout della finestra di dialogo è sempre lo stesso come nei comandi che vengono utilizzati per disegnare linee, condotti e raccordi.

Esempio:

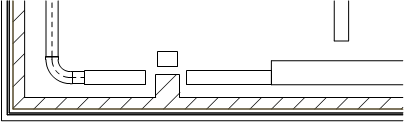

•    Nella prima fase le linee sono disegnate.

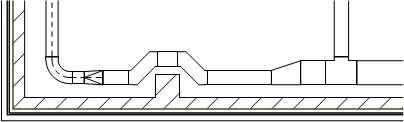

•    Nella seconda fase le linee sono collegate con inserimento automatico di appositi raccordi.

Regole che vengono utilizzati per il collegamento

•    installazioni di tubazioni,

•    linee di aria condizionata,

•    canaline.

• Una linea: Inserimento di una flangia, accoppiamento e un cappuccio con la possibilità di allungare o accorciare la linea.
• Due, tre o quattro linee coassiali con la stessa sezione: Connessioni senza raccordo.
• Linee inserite allo stesso angolo: Connessioni con una riduzione simmetrico, riduzione asimmetrica od integrale. Per l'aria condizionata è possibile inserire raccordi circolari, rettangolari o circolari rettangolare. Lato è inserito in modo tale da non alterare la lunghezza della prima linea indicata (P1).		reduction   fuller
• Elementi inseriti ad angoli differenti: Connessione effettuata con un gomito o un tee. Quando si collega con un utente tee deve prima indicare la linea principale e dopo che la seconda linea.
• Tre linee di cui due sono coassiali: Connessione con un tee inserito o un tee (ridotto).

• Quando si collegano le linee di flessione con altre linee inserite ad angoli diversi, le stesse regole vengono utilizzate da per linee circolari.

• Alcuni collegamenti non possono essere fatte a causa della mancanza di raccordi appropriati, ad esempio, non ci sono tee raccordi flessibili.

•    •             E 'anche possibile effettuare le connessioni tra altri oggetti, ad esempio tra armature, oggetti, linee e raccordi. In ogni caso, le regole per la creazione del collegamento sono le stesse di quando il collegamento di tubi o condotti.

• Il programma permette inoltre di collegare le linee che sono isolate.

Procedure

Collegare linee

1.    Eseguire il comando collega elementi generali

2.    Indicare gli elementi che si desidera collegare. Confermare facendo clic sul pulsante destro del mouse o premendo il Il tasto Invio.

3.    Nella finestra di dialogo di recente apertura selezionare il tipo di raccordo che si desidera utilizzare.

4.    (Facoltativo) Indicare le dimensioni necessarie di raccordo selezionato.

5.    (Facoltativo) Specificare lo spessore del valore di isolamento per il raccordo selezionato.

6.    Premere il pulsante OK per chiudere la finestra e fare la connessione.

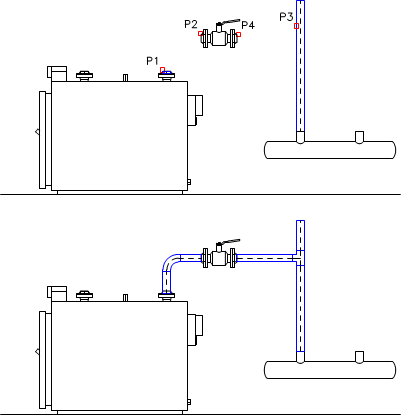

Esempi di collegamenti tra raccordi, linee e oggetti:
