Nelle versioni precedenti di CADprofi era possibile collegare automaticamente vedute semplificate di condotte, condotte di ventilazione o vassoi per cavi.La nuova versione del programma permette di collegare facilmente elementi dettagliati dalle librerie dei produttori o dai cataloghi CADprofi.
|
|
Le connessioni possono essere implementate in diversi modi:

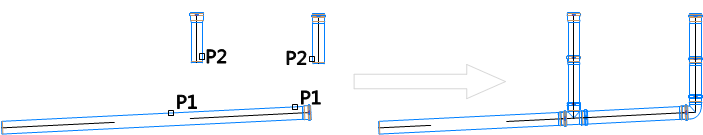

• Durante l'inserimento del raccordo selezionato sul disegno.In questo caso, dopo aver fissato il raccordo all'elemento selezionato (P1) è possibile indicare un altro elemento (P2).Se gli elementi indicati sono "compatibili", il programma li collega.
• Con l'aiuto del comando Collega elementi generici .In questo caso il programma seleziona automaticamente il gomito appropriato e collega gli elementi indicati.

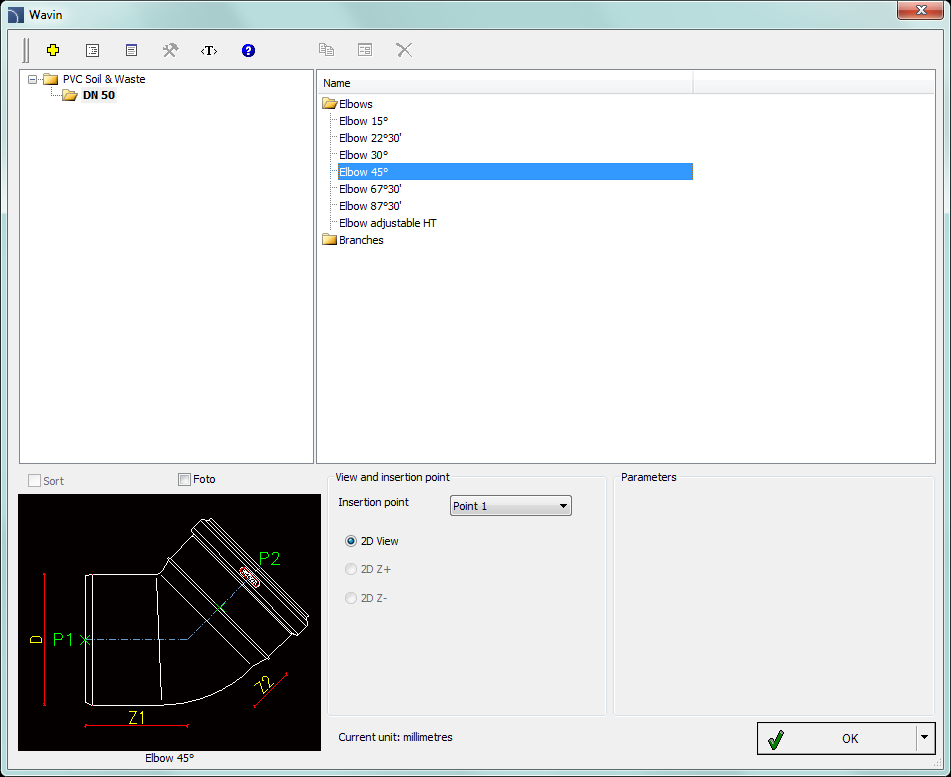

• Con l'aiuto del comando Collega elementi di dettaglio .Dopo aver indicato il primo elemento verrà visualizzata la finestra di dialogo con i raccordi corrispondenti. Dopo aver selezionato il montaggio desiderato, l'utente deve indicare l'elemento per cui si effettua la connessione.
