Multisimboli

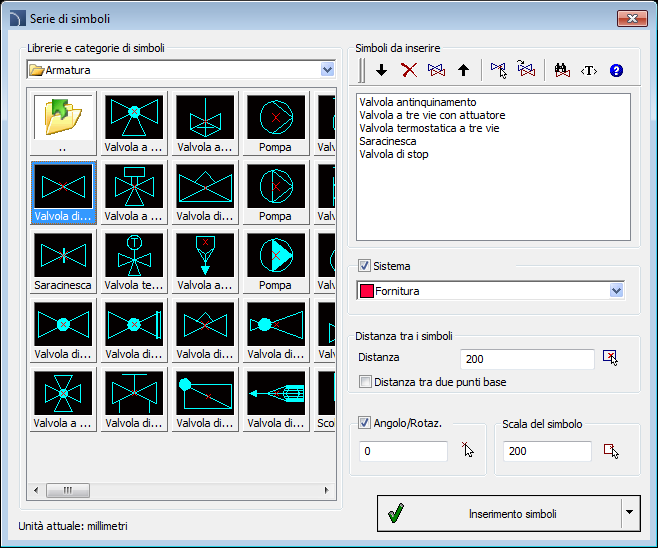

I comandi Multisimboli e Ventilazione consentono contemporaneo inserimento di molti simboli in una fila. Questi simboli possono essere inseriti sia in una linea esistente o in un punto prescelto. Simboli vengono raggruppati in categorie in base al loro standard o secondo i loro tipi di elementi.

Simboli categorie e biblioteche- visualizzare un elenco di categorie di libreria e il loro contenuto. Al fine di cambiare l'utente categoria dovrebbe espandere l'elenco utilizzando il

pulsante, quindi fare clic sulla voce selezionata. Dopo che il contenuto di questa categoria verrà visualizzato sotto forma di miniature. Fare clic su un simbolo scelto per aggiungere alla lista dei simboli da inserire.

Simboli da inserire- questa finestra contiene un elenco di simboli, che sarà inserito nel disegno, mantenendo il loro ordine. Il loro ordine può essere modificato utilizzando la mossa up

, abbassati

pulsanti e il metodo di trascinamento. Altre opzioni:

• Scegli simbolo

- seleziona un simbolo dal disegno e lo inserisce nella lista.

• simboli più recente selezionati

- si aggiunge alla “Simboli per inserire lista”, gli elementi del comando eseguito in precedenza Multisymbols.

Sistema - in caso di selezione di una o più simboli nel disegno una riga verrà inserito con tutti i simboli selezionati. In questo utente fila possono anche aggiungere una linea che si specifica nel campo Sistema (per esempio la fornitura, acqua, ecc).
Se nelle opzioni del programma, laesteso nome struttura strato (Vedi pagina. 29) è abilitato, simboli verranno inseriti su livelli a seconda del tipo di installazione (sistema).

Distanza tra i simboli- specifica la distanza tra i simboli che vengono inseriti in un unico comando. Questa distanza può essere misurata tra due punti estremi o tra i punti di base di ogni simbolo. Spazio tra i simboli è riempito con una linea selezionata dall'utente (opzione System).

Scala - Specifica la dimensione dei simboli inseriti. E 'possibile inserire il valore di scala o per indicare un simbolo sul disegno il cui utente scala vorrebbe utilizzare.

Raccogliere simbolo con scala appropriata.

1. Nella finestra della biblioteca clic sul simbolo di pescaggio con la scala appropriatapulsante.

2. finestra della biblioteca si chiuderà, permettendo all'utente di indicare un simbolo nel disegno.

3. Dopo aver indicato il simbolo appare di nuovo la finestra di dialogo e il valore di scala verrà impostato in conformità con la scala del simbolo indicato.

Angolo / rotazione - possibilità di specificare un angolo fisso durante l'inserimento simboli o abilitare l'opzione di rotazione, in cui l'angolo di simbolo è definito dalla rotazione durante l'inserimento. Durante l'inserimento di simboli in linee, l'angolo di inserimento dipende dall'angolo linea (l'angolo specificato nella finestra di dialogo viene ignorato). Quando si inseriscono simboli in linee è possibile utilizzare l'opzione Rotazione per specificare dinamicamente rotazione simbolo relativamente alla linea. Questa opzione è molto utile quando si inserisce simboli di pompe, ecc valli

Inserisci simbolo-la opzione di default che permette di inserire simboli in qualsiasi punto o in una linea indicata dall'utente. Quando si inserisce il simbolo in linee, queste vengono automaticamente interrotte in punti appropriati.

Inserimento multisymbols

1. Eseguire il comando Multisymbols o di ventilazione - Multisymbols .

2. Nella finestra di dialogo scegliere la categoria appropriata dai simboli categorie e le librerie.

3. Cliccate sulla miniatura simbolo. Sarà aggiunto alla lista dei simboli da inserire.

4. (Facoltativo) Fare clic su una miniatura del prossimo simbolo che si desidera aggiungere alla lista.

5. (Facoltativo) Modificare la categoria, se si desidera aggiungere un simbolo da una libreria diversa.

6. (Opzionale) Fare clic sul simbolo di ritiro pulsante.La finestra di comando verrà nascosta e sarà possibile indicare un simbolo o simboli che verrà inserito nella lista dei simboli da inserire. Dopo indicando i simboli necessari cliccare con il tasto destro del mouse o premere il tasto Invio per rendere la finestra Multisymbols nuovamente visibile.

7. (Opzionale) con l'utilizzo del metodo drag & drop o con l'uso di pulsanti modificare l'ordine dei simboli della lista.

8. (Opzionale) Con l'uso della copia, Elimina pulsanti, copiare o eliminare i simboli indicati dalla lista.

9. Specificare i parametri di inserimento: Sistema, Rotazione, Scala, Distanza.

10. Fare clic sul pulsante Inserisci simbolo per specificare il punto di inserimento multisymbols.

11. (Opzionale) con l'uso del Pulsante pull-down la lista inserimento, quindi scegli In estensione per specificare il punto di inserimento in base ad altri oggetti.

12. (Opzionale) con l'uso del Pulsante pull-giù la lista di inserimento e scegliere Into punto per inserire multisymbols in un punto specifico.

13. Fare clic su un punto della linea per inserire i multisymbols.

14. (Opzionale) clicca su qualsiasi punto nel disegno, inserire i multisymbols senza inserire su una linea.

15. (Opzionale) (opzionale) Specificare l'angolo multisymbols inserito - questa opzione è disponibile solo se l'opzione di rotazione nella finestra di dialogo libreria è stata attivata.

16. Multisimboli saranno inseriti nel disegno.
