Disegno sequenze di linee

Il comando Vista generale di sequenze di condotti permette di creare sequenze di tubazioni con inserimento automatico dei gomiti che hanno parametri definiti dall'utente. Questi comandi hanno la capacità di disattivare la visualizzazione della finestra di dialogo, che permette all'utente di avviare immediatamente disegnare linee sequenze con le ultime impostazioni utilizzate o con le impostazioni che corrisponde gli oggetti a cui saranno collegati (con la misura di installazione e Diametro opzioni fit attivate).

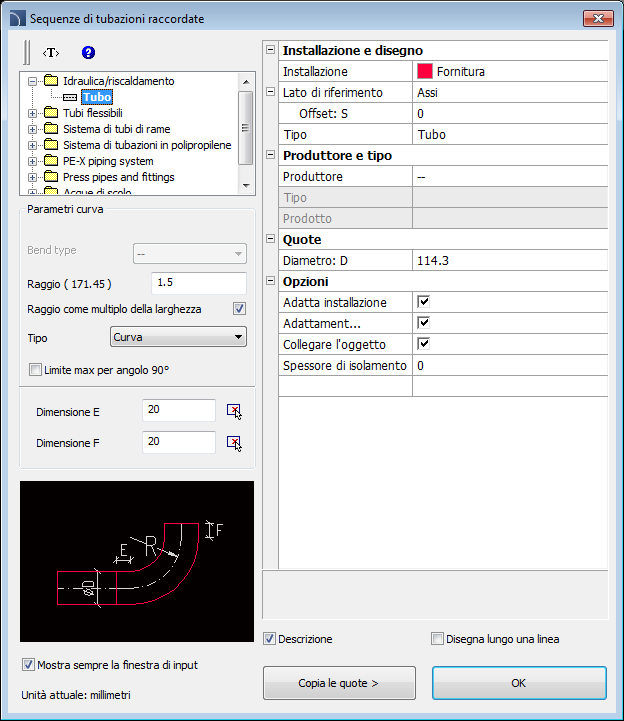

layout grafico e le funzionalità di base della finestra di dialogo è simile allaTubi \ Condotti - vista generale ). Opzioni aggiuntive disponibili in questo comando:

parametri gomito - un gruppo di opzioni che permettono di specificare i parametri di gomiti disegnati in 2D.

• Raggio - permette all'utente di determinare il rapporto raggio o raggio per gomiti inseriti tra ogni segmenti di linea.

• Raggio come moltiplicatore di larghezza - abilita / disabilita la possibilità di determinare il raggio attraverso il moltiplicatore larghezza.

• genere - permette all'utente di scegliere il tipo di curva che verrà utilizzato nella sequenza di linea.

• Limitare angolo massimo di 90 ° - abilita / disabilita la possibilità di ridurre l'angolo sequenza gomito linea a 90 °.

Dimensione E / F Dimension - permette di specificare sia E ed F (dimensioni che sono visibili sulla preview).

pulsante consente di specificare la dimensione indicando due oggetti sul disegno.

Suggerimento

Se l'opzione “Mostra sempre finestra di dialogo” è stato disattivato quindi se l'utente vuole abilitare di nuovo deve scegliere Impostazioni (abbreviazione “S” nella riga di comando), dopo l'esecuzione del comando.

bordo di riferimento- bordo destro o sinistro. Bordo è indicato conseguenza alla direzione disegno.

Disegnare lungo “infoline” - opcja umożliwiająca błyskawiczne rysowanie ciągu RUR wzdłuż dowolnej wskazanej polilinii lub ciągu linii.

linee di Inserimento

1. Eseguire i Pipes - vista generale o Condotti - vista generale .

2. (Facoltativo) Se la finestra di dialogo non sembra quindi iniziare a disegnare o selezionare l'opzione Impostazioni (tasto S), per modificare le impostazioni.

3. Nella finestra di dialogo scegliere il tipo necessario di linea.

4. Scegli tipo di installazione.

5. (Facoltativo) Specificare i valori per i controlli costruttore e tipo.

6. Specificare il diametro della linea (o sezione).

7. (Opzionale) Abilitare / disabilitare la misura di installazione, diametro in forma, e iscriviti funzioni degli oggetti.

8. (Opzionale) specificare lo spessore di isolamento.

9. Fare clic sul pulsante OK per iniziare a disegnare una linea sequenza indicando i punti.

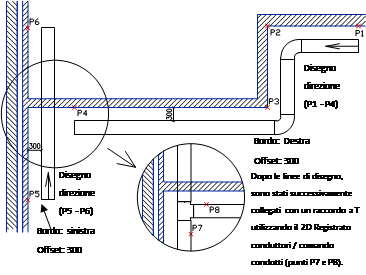

Quando gli utenti devono indicare disegno punti (P1, P2, ecc). Se si disegna dall'asse e senza segmenti di offset vengono inseriti insieme ai punti indicati.

Quando il disegno con un offset sequenza linea viene disegnata con una distanza specifica da punti indicati.


Tubo	flex tubi

tubi rettangolari con i gomiti	tubi rettangolari con archi
