tipo speciale di simboli sono plumping oggetti utilizzati negli schemi idraulici filamenti.
Nei disegni diagramma trefolo è necessario mantenere la scala verticale sulle stampe. Pertanto, i simboli sanitario vengono inseriti nel formato standard. Questa dimensione dipende dall'unità disegno usato (mm, cm, m) è per questo che l'opzione di modifica di scala è bloccata.
oggetti idraulici possono essere inseriti accanto alle bretelle dal lato destro o sinistro. Per alcuni simboli è necessario attivare l'opzione Speculare X. Simboli di oggetti idraulici devono essere inserite con "0" angolazione.

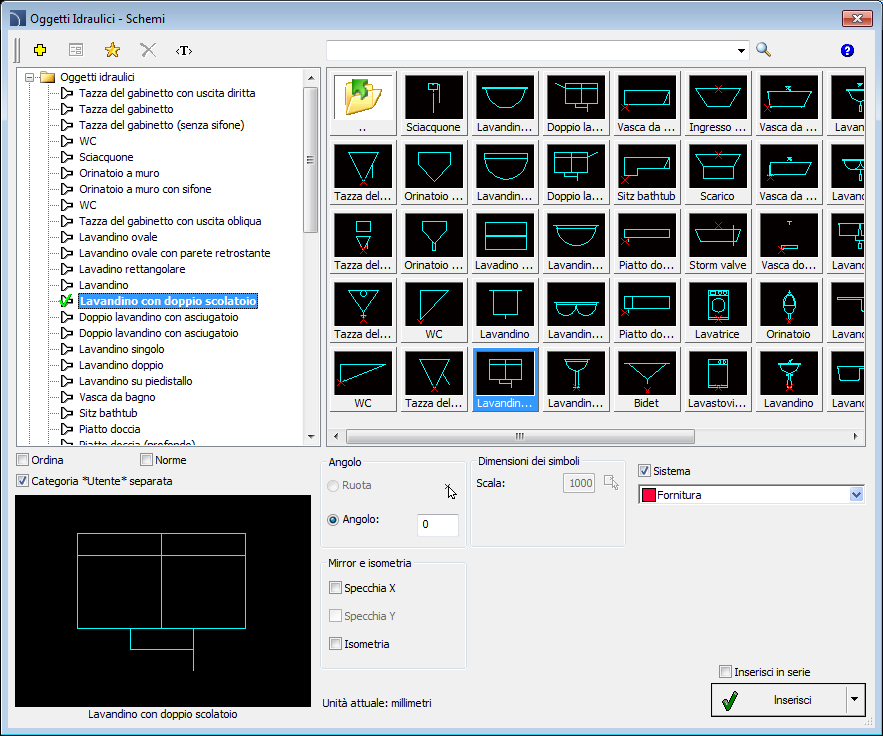

oggetti idraulici - finestra di dialogo schema
Le opzioni di funzionalità e simboli di base sono descritti nella simboli) capitolo.
Procedure
1. Eseguire gli
ogetti idraulico - schema
comando.
2. Nei ogetti idraulico - finestra di dialogo schema selezionare il simbolo necessaria dalla categoria appropriata.
3. Fare clic sulla miniatura del simbolo che si desidera inserire nel disegno. Nell'angolo in basso a sinistra è possibile visualizzare l'anteprima del simbolo selezionato.
4. Selezionare il sistema appropriato.
5. (Opzionale) Attivare l'opzione Speculare X.
6. Fare clic sul pulsante Inserisci simbolo, per specificare il punto di inserimento dell'oggetto (P1).
7. Simbolo sarà inserito nel disegno.
|

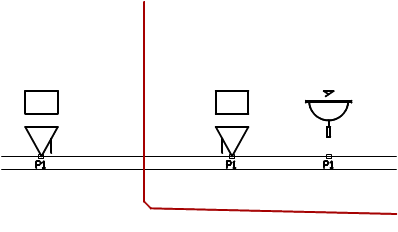

Avviso Per tutti gli oggetti tubature il punto di inserimento è definito a livello del pavimento. Per questo motivo, prima di mettere il primo utente simbolo dovrebbe disegnare una sezione trasversale del soffitto. Durante l'inserimento di impianti idraulici oggetti simboli filamento utente diagrammi deve sempre indicare il punto giacente bordo piano superiore (P1). |
