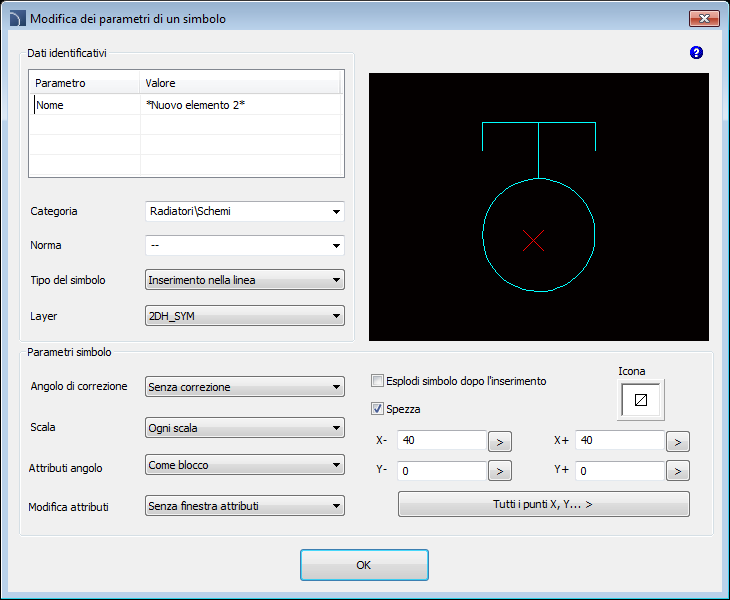

Nome - consente di selezionare il nome che verrà visualizzato nella finestra di dialogo e nelle distinte materiali. Il nome può essere cambiato dopo aver premuto il tasto F2 direttamente nella finestra della biblioteca.

Categoria - permette di selezionare la categoria, in cui verrà collocato il blocco selezionato. E 'possibile inserire qualsiasi nome di categoria nel Categoria Sistema Sotto \.

Norm - selezione standard, al quale verrà assegnato il blocco.E 'possibile definire un nuovo standard da parte dell'Utente.

Tipo di simbolo - impostazioni del programma interne che contengono informazioni sui parametri di blocco, per esempio l'angolo di inserimento del blocco.

Parametri simbolo -settings che descrivono il comportamento del blocco durante l'inserimento.

Correzione angolare - impostazioni di una permanente o qualsiasi angolo di rotazione blocco.

Scala - impostazioni per un permanente o qualsiasi scala blocco.

Attributi angolari - impostazioni per gli attributi a l'angolo di rotazione del blocco.

Attributi di modifica - impostazioni per l'edizione di attributi di blocco.

Break line - abilita / disabilita la possibilità di inserire il simbolo in linee con interruzione automatica nei punti di connessione.I punti di concentrazione sono specificati nei campi X , X + e Y- , Y + .In questi campi l'utente deve inserire la lunghezza effettiva del taglio in una data direzione dal punto di inserimento per un simbolo in una scala 1: 1. Questi valori possono anche essere indicati nel disegno dopo aver fatto clic su O dopo aver selezionato tutti i punti X, Y ...> .La stragrande maggioranza dei simboli utilizza i punti di intersezione solo nell'asse X.Una eccezione è rappresentata dai simboli Cross , che vengono inseriti all'intersezione di due righe.
