Символы и обозначения

CADprofi содержит набор типовых обозначений, которые используются при создании машиностроительной документации. Эти обозначения соответствуют нормам национальных и международных стандартов, включая PN, EN, ISO и DIN.

Обозначения и многовариантные символы, а также отображаемая ими информация могут быть легко настроены пользователем. Таким образом, один многовариантный символ может заменить несколько «обычных» символов с предоставлением возможности настройки его вида и типа. Редактирование многовариантных символов осуществляется с помощью команды Редактировать символы.

Доступ ко всему набору обозначений предоставляется командой Маркировка. Эти символы также доступны при использовании отдельных команд, что позволяет пользователю получать быстрый доступ к тем символам и обозначениям, которые необходимы ему в текущий момент.

Команды, используемые для оформления технических чертежей:

    Сварные швы

    Шероховатость поверхности

    Допуск

    Обозначение кромок

    Методы проецирования

    Точки измерения

    Разрез

    Линии разрыва

    Крепеж

    Отверстия

    И другие.


Пример чертежа с использованием различных обозначений

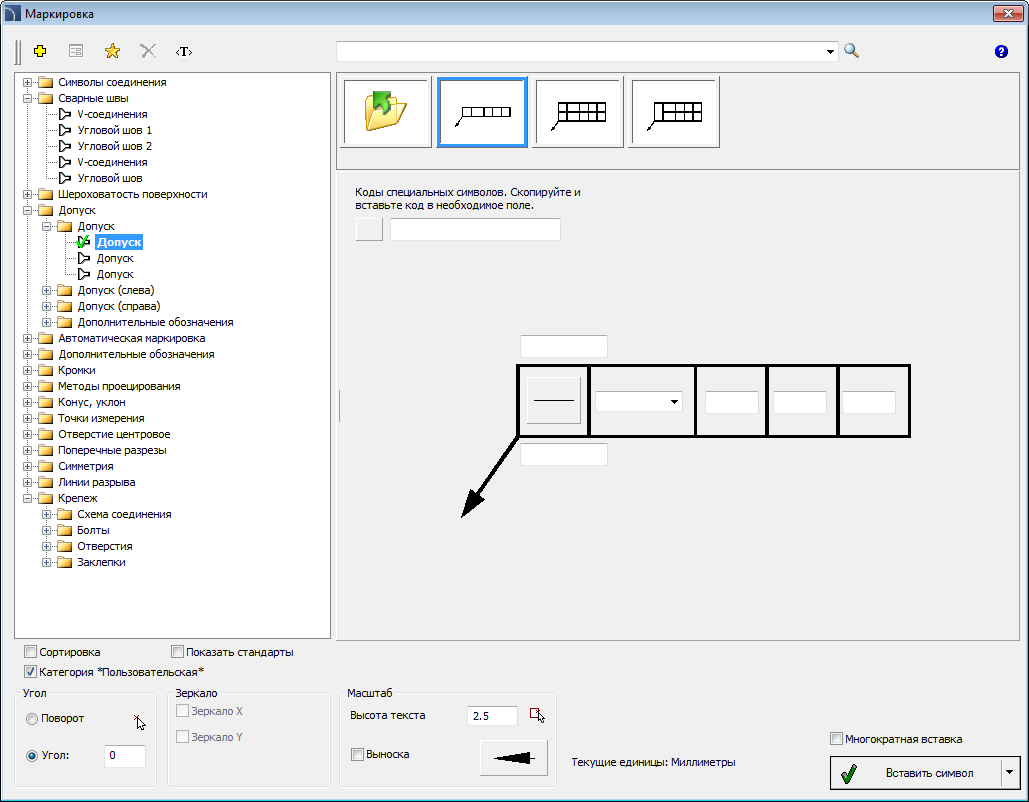

Диалоговое окно Маркировка



Диалоговое окно Маркировка содержит следующие элементы:

Меню инструментов:

    Добавить в избранное  – копирует символ в категорию *Избранное*.

    Удалить  – удаляет выбранные символы из категории *Избранное*.

Выпадающее меню – набор опций, доступных для выбранного символа. Открывается щелчком правой кнопки мыши на этом символе. Команды, включенные в меню, совпадают с набором команд, доступных на панели.

Перечень категорий – структурный список всех категорий и символов, входящих в состав библиотеки. Порядок следования элементов в списке может быть изменен с помощью следующих опций:

    Сортировка –  элементы списка отображаются в алфавитном порядке.

    Показать стандарты – включает/выключает сортировку символов по стандартам.

Угол/Поворот – позволяет определить фиксированный угол поворота элемента или включает опцию указания угла поворота элемента при его вставке в чертеж.



Масштаб – определяет масштаб вставленных символов. Вы можете ввести значение масштаба или указать на чертеже существующий символ, масштаб которого будет использован при вставке  нового символа.



Зеркало X, Y– включение этой опции создает зеркальное отображение выбранного элемента вдоль осей X или Y.

Выноска – включает/выключает использование выноски при вставке описаний. Нажатие на кнопке  , отображающей текущий тип стрелки на конце выноски, открывает окно настройки параметров выноски:



    Тип стрелки – символ, который вставляется в начальную точку выноски.

    Размер стрелки – определяет размер стрелки.

    Односегментная выноска – построение одно- или многосегментной выноски.

Многократная вставка – включает/выключает возможность многократной вставки выбранного символа в чертеж. Для завершения процесса многократной вставки необходимо нажать клавишу Enter или Esc.

Высота текста – определяет значение высоты текста и масштаб блока.

Эскиз символа – интерактивная область, содержащая эскиз и параметры выбранного обозначения. Каждый элемент управления в этой области позволяет выполнять настройку содержимого многовариантного символа.



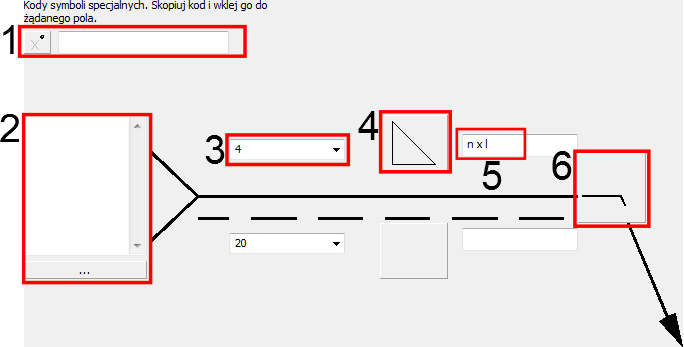

Примеры управления параметрами многовариантных символов

1.    Поле кодов специальных символов – предоставляет возможность отобразить код выбранного символа, скопировать его и вставить в любое текстовое поле.
Список доступных символов отображается при нажатии на кнопку  .





2.    Текстовое поле – позволяет ввести любой многострочный текст. Это поле может быть заполнено любой информацией, выбранной в дополнительном окне, которое открывается нажатием кнопки Обзор .



3.    Выпадающий список – позволяет ввести любое значение или выбрать его из списка (открывается нажатием кнопки ). Также имеются списки, которые позволяют только выбирать значение (с возможностью редактирования).



4.    Графический выпадающий список – позволяет выбрать одно из доступных графических обозначений.



5.    Редактируемое поле – позволяет выполнить ввод любого текста.



6.    Кнопка дополнительного символа – при каждом нажатии на эту кнопку в поле кнопки отображается следующий доступный символ.



Для некоторых многовариантных символов могут быть доступны и другие элементы управления, например, кнопки для измерения расстояний или углов на чертеже, включения/выключения полей и другие.

Порядок действий

Вставка символа углового сварного шва

1.    Запустите команду Символы соединения .

2.    В открывшемся диалоговом окне выберите необходимый символ.

3.    Нажмите кнопку дополнительного символа для получения доступа к символу Монтажная сварка .

4.    Укажите толщину сварки (например, a5) или выберите необходимое значение из выпадающего списка.

5.    Нажмите кнопку выбора символа сварки и в открывшемся окне выберите символ углового сварного шва. .

6.    Выберите длину сварки, например - 2 x 10 (10).

7.    Нажмите кнопку обзора   и в открывшемся окне выберите метод сварки, например,  111 Ручная дуговая сварка плавящимся покрытым электродом.

8.    Включите опцию Выноска.

9.    Нажмите кнопку OK для вставки выбранного символа в чертеж.

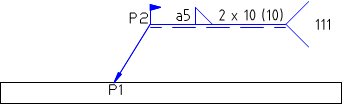

10.  Укажите точку начала выноски (P1).

11.  Укажите точку вставки символа (P2) и его угол поворота (при необходимости).



Параметры символа в диалоговом окне
