Tento sloupec obsahuje množství sekcí
potrubí/vzduchovodů o stejné délce. Např. 6 sekcí s délkou
1800 mm.
Ve sloupci Délka (Length) je délka prvku specifikována v mm.
Např. sekce s délkou 1800 mm
Tvarovky a vzduchovody klimatizace s pravoúhlým průřezem, které jsou vyrobeny z oceli jsou obvykle spojeny s použitím přírub. Takové prvky jsou v CADprofi zjednodušeny (bez přírub), proto by měl uživatel v projektu specifikovat typ a nebo technologii, použitou ve vzduchovodech klimatizace. Příslušný komentář by měl být zahrnut v popisné části. Je-li to nutné, je možné vložit příruby do výkresu s použitím příslušných příkazů CADprofi. Konstruktér by měl také rozhodnout, zda budou příruby, vložené do výkresu, zahrnuty do specifikace.
Zjednodušené výkresy dovolují použít většinu potrubí a tvarovek z programu CADprofi v kterýchkoliv instalačních projektech, které používají rozdílné technologie, materiály a metody spojení (např. kovové a umělohmotné/plastikové potrubní instalace atd.).
Během tvorby specifikace je možné přidat oblast potrubí a tvarovek. Oblast je kalkulována na základě normy PN-EN 14239.
Ve specifikacích je možné přidat rozměry typů (označování) tvarovek nebo potrubí. Typ tvarovky je dostupný pouze v případě použití prvků, které jsou vybrané z databází výrobců. V jiném případě není typ specifikován a ve specifikacích jsou obsaženy pouze hlavní rozměry. Tyto rozměry jsou vhodné se značením, které je obsaženo ve výkresech katalogu 2D tvarovek.. Navrhujeme do specifikace vytisknout a přidat katalog 2D tvarovek. Tento katalog 2D tvarovek může být nalezen ve složce (souboru) Fittings.pdf která je umístěna ve složce file_gb která může být nalezena v instalační složce CADprofi.
|
Tip Přidejte kopii „Fittings.pdf” do specifikací tvarovek. |
Kabelové lávky, kabelové žebříky, ochranné trubky (chráničky) a další prvky jsou dostupné v elektrickém modulu. Některé tvarovky, které jsou v katalogu 2D fittings catalog, nejsou v elektrických instalacích použity a proto nejsou v elektrickém modulu dostupné.
Ohebné kabely s kruhovým průřezem (FLEX) nebo ohebné ochranné trubky (chráničky) jsou kresleny s pomocí rovných částí a tvarovek. Přesto jsou tvarovky považovány jako vedení/kabely, proto jsou všechny ohebné prvky ve specifikacích ukazovány jako ohebné čáry s určitou délkou.
Aby uživatel zahrnul do specifikace délku a průřez každého potrubí/vzduchovodu/kabelové lávky , měl by přidat sloupce Délka (Length) i PCs (počet kusů).
Aby uživatel zahrnul do specifikace pouze celkovou délku potrubí/vzduchovodu/kabelové lávky se stejným průřezem, měl by přidat sloupce No., Délka (Length) a PCs (počet kusů).

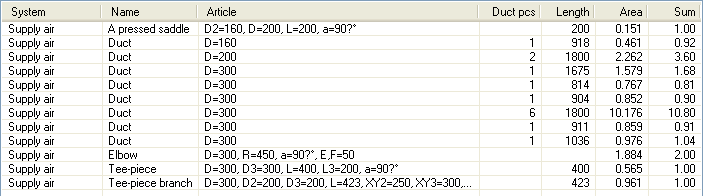

Příklad specifikace pro prvky instalace klimatizace:
|
|
|
Ve sloupci Délka (Length) je délka prvku specifikována v mm. Např. sekce s délkou 1800 mm
|
|
Sloupec Area obsahuje plochu prvku v m2 nebo celkovou plochu prvků, které byly zahrnuty do specifikace.
|
|
Sloupec Sum obsahuje celkovou délku vedení / lávek / vzduchovodů v metrech. Sloupec Sum je zobrazen pouze, když uživatel dovolí možnost Shrnutí (Součet dat) během vytváření specifikace. ) |

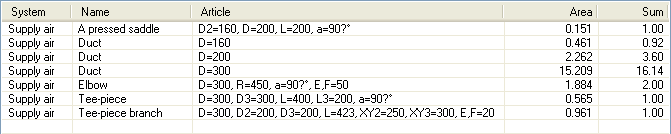

Tvarovky
|
Typy nebo rozměry tvarovek jsou uvedeny ve sloupci Article. Všechny rozměry jsou stejné jako ty, které jsou použity ve výkrese z katalogu 2D tvarovek. |
|
V instalacích klimatizace je možné přidat sloupec Plocha (Area), který obsahuje plochu (v m2) prvků, které jsou počítány podle normy PN–EN 14239. |
|
Pro tvarovky obsahuje sloupec Sum celkový součet tvarovek každého typu. |
V příkladě nahoře jsou dvě kolena 900 ve specifikaci s průměrem ø300 a poloměrem R=450 (1,5D).
