Úpravy kótování

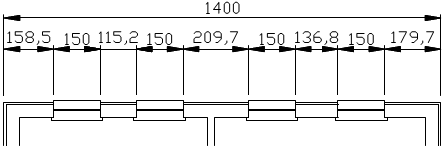

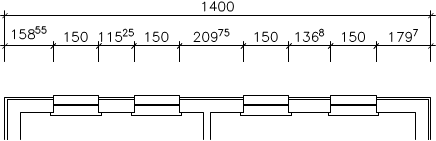

Příkaz Editace kóty se provádí pro změnu stylu existujících kót, které už byly dány do výkresu. Uživatel může vybrat a nebo vytvořit nový styl a pak nebo později označit na výkrese ty kóty, na které by měl být vybraný styl použit. Tímto způsobem je možní nahradit „normální“ kótování za architektonické.

Úpravy kótování

1. Spusťte příkaz Editace kóty .

2. V dialogovém okně Editace kóty vyberte kótovací styl, který byste rádi aplikovali na existující kóty.

3. (Volitelné) Klikněte na tlačítko Vytvořit nový kótovací styl , abyste přidali nový styl do aktuálního výkresu.

4. (Volitelné) Zaškrtněte možnost Změnit parametry vybraného stylu, abyste provedli změny v nastavení kótovacích stylů.

5. Klikněte a tlačítko Nahradit, abyste zavřeli dialogové okno a umožnili výběr kót.

6. Vyberte kóty, jejichž styl byste rádi nahradili.

7. Stiskněte klávesu Enter nebo pravé tlačítko myši abyste provedli změny a ukončili příkaz.
