V řetězcích architektonického kótování jsou boční kótovací čáry obvykle použity na jejich připojení s dalšími řetězci. Proto by měly být boční vynášecí čáry delší než ty ostatní. Příkaz Upravit pomocné čáry je použit pro zkrácení nebo prodloužení krajních (bočních) vynášecích (pomocných) čar. Potřeba provést takovou operaci může nastat, když uživatel udělá různé změny týkající se kót, jako třeba: vymazání, posunování, kopírování kót atd.
Postupy
1. Spusťte
příkaz Upravit pomocné čáry
.
2. Klikněte na jakékoliv kóty, které byly vytvořeny programem CADprofi, abyste zkrátili/prodloužili krajní vynášecí čáry.
3. (Volitelné) Klikněte na další kótu pro její editaci.
4. Stiskněte klávesu Esc nebo klikněte pravým tlačítkem myši abyste ukončili příkaz.

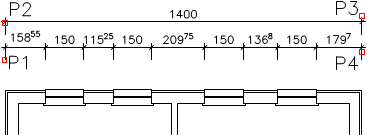

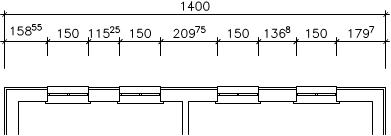

Pohled před a po prodloužení krajních vynášecích čar
