Příkaz Evakuační a prohlídkové trasy (Evacuation and tour route) umožňuje kreslit a editovat evakuační a požárně bezpečnostní trasy, stejně jako jiné trasy, jako: trasy okružních prohlídek museí a galerií atd. Na konci těchto tras může uživatel vložit šipky pro označení směrů.

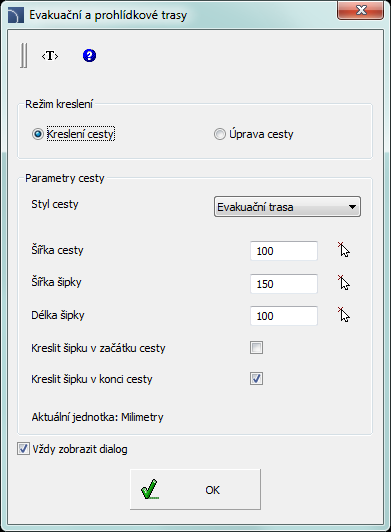

Dialogové okno Evakuační a prohlídkové trasy
Dialogové okno obsahuje následující prvky:
Kreslení cesty/Úprava cesty – výběr režimu kreslení nebo úprava.
Styl cesty – výběr typu cesty. Každý typ trasy je vytvářen v samostatné hladině.
Parametry cesty – dává možnost specifikovat šířku trasy a rozměry šipek.
Kreslit šipku na začátku/konci cesty – umožní/znemožní kreslení šipek na začátku/konci trasy.
Vždy zobrazit dialog – umožní/znemožní zobrazení dialogového okna po spuštění příkazu Evakuační a prohlídkové trasy. Není-li okno zobrazeno, bude trasa kreslená podle předtím zvoleného nastavení. Aby se umožnilo zobrazení dialogového okna, měl by uživatel vybrat možnost naStavení na příkazovém řádku (klávesa S).
Postupy
1. Spusťte
příkaz Evakuační a prohlídkové trasy
.
2. V dialogovém okně vyberte režim Kreslení cesty.
3. Vyberte Styl cesty, např. „Evakuační trasa”.
4. (Volitelné) Určete nastavení šířka/délka šipky.
5. (Volitelné) Umožnit/znemožnit Kreslit šipku na začátku/konci cesty.
6. Stiskněte tlačítko OK abyste uzavřeli dialogové okno a začali kreslit trasu.
7. Určete další bod cesty. Kreslení můžete ukončit stisknutím klávesy Enter nebo kliknutím na pravé tlačítko myši.
1. Spusťte
příkaz Evakuační a prohlídkové trasy .
2. V dialogovém okně vyberte režim Úprava cesty.
3. Vyberte Styl cesty, např. „Evakuační trasa”.
4. (Volitelné) Určete nastavení šířka/délka šipky.
5. (Volitelné) Umožnit/znemožnit Kreslit šipku na začátku/konci cesty.
6. Po stisknutí tlačítka OK vyberte cestu, pro kterou byste rádi aplikovali nové nastavení. Označená trasa bude změněna.

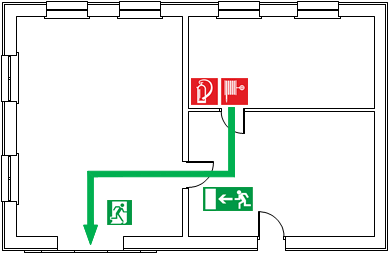

Příklad evakuační trasy a evakuačních a požárně bezpečnostních symbolů.
CADprofi® TZB a potrubí
Evakuační
cesty
