CADprofi vládne mnoha kategoriemi architektonických značek a symbolů. Většina z těchto symbolů je dostupná v příkazu Symboly a značky. Abyste získali rychlejší přístup k určitým značkám, byly také přidány k dalším příkazům, např. Symboly úrovně nebo Světové strany.

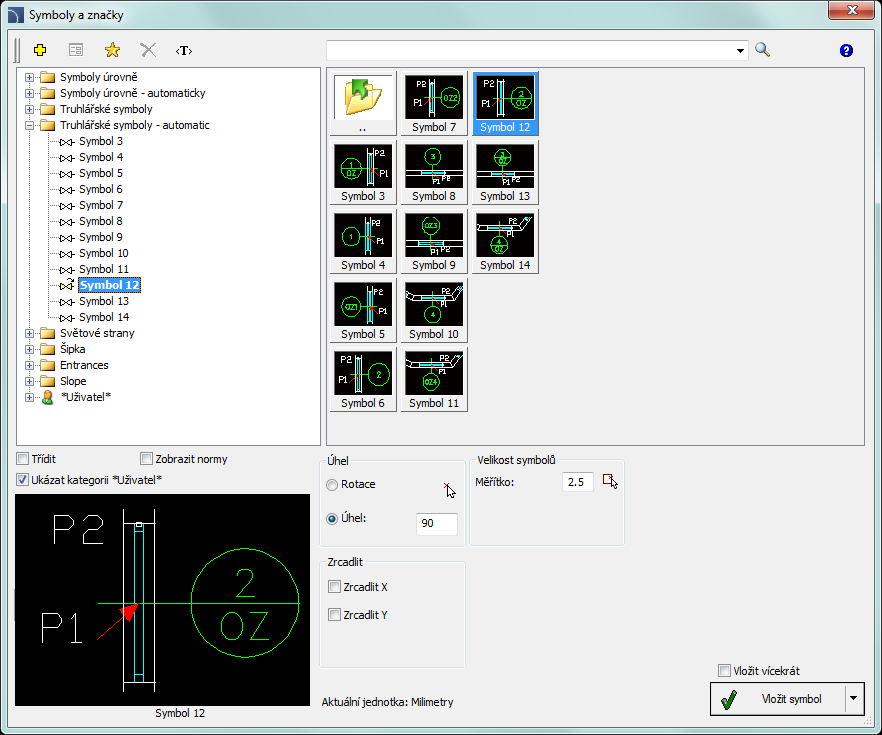

Jedna z kategorií, dostupných v příkazu Symboly a značky jsou značky Truhlářské symboly. Tyto symboly umožňují určit počet, štítek a rozměry popisovaného prvku. Tato data mohou být později použita při vytváření specifikací a získávání různých informací o objektu. Aby uživatel popsal různé objekty, měl by použít patřičné symboly.

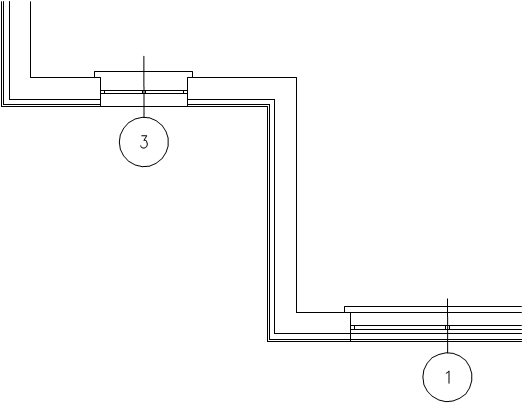

Příklad: pro okna, vložená do výkresu vodorovně, by měl uživatel použít patřičné symboly a pro okno, vložené pod úhlem 900 – odlišné symboly.
Když popisujeme mnoho objektů, je obvyklé zvolit možnost Vložit vícekrát.
Symboly a
značky
