Vymazat symboly

Příkaz Vymazat symboly (Delete symbols) je použit k vymazání symbolů a armatury. Když mažete symboly, které byly vloženy ve vedení, program automaticky toto vedení spojí.

Mažeme-li číslovaný symbol, budou čísla také vymazána. Je možné označit mnoho prvků na výkrese; nicméně program vymaže pouze ty symboly a objekty, které byly vloženy použitím příkazů CADprofi.



Postupy

Mazání symbolů

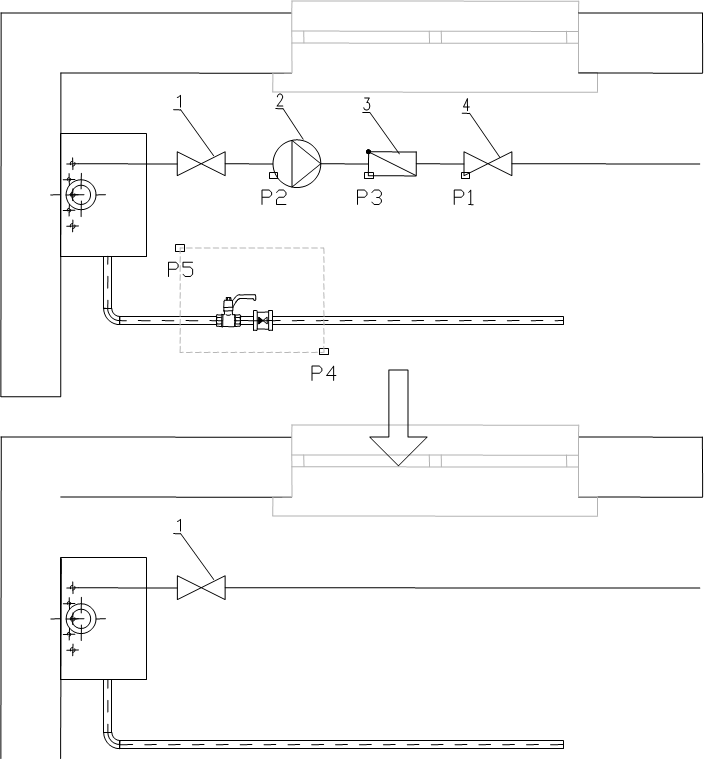

1.    Spusťte příkaz Vymazat symboly (Delete symbols) .

2.    Označte symbol, který bude vymazán z výkresu nebo vedení (P1).

3.    (Volitelné) Zvolte na příkazovém řádku možnost Více (Multiple) „V“abyste označili více objektů (P4–P5). Potvrďte stisknutím klávesy Enter.

4.    Označte další prvky (P2, P3) nebo ukončete příkaz stisknutím klávesy Enter nebo Esc.









Postupy

Mazání armatury

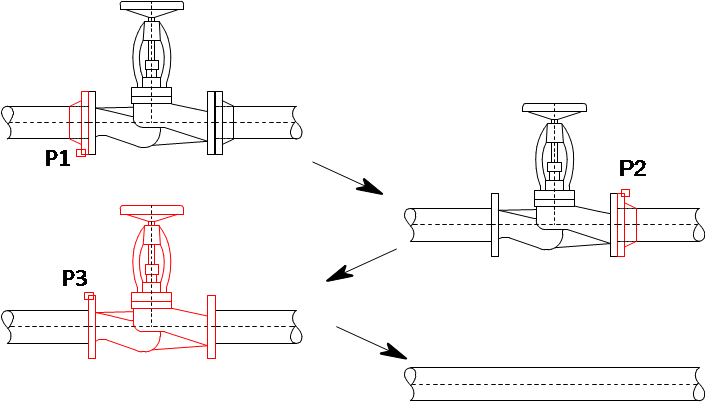

1.    Spusťte příkaz Vymazat symboly (Delete symbols) .

2.    Klikněte na první prvek (P1). Bude vymazán, a na jeho místo bude prodloužena trubka.

3.    (Volitelné) Klikněte na další prvky (P2, P3).

4.    Ukončete příkaz pravým tlačítkem myši nebo klávesou Enter.
