Rozdělit 2D potrubí/vzduchovody (2D Divide pipes/ducts)

Příkaz Rozdělit 2D potrubí/vzduchovody (2D Divide pipes/ducts) umožňuje rozdělit 2D vedení na segmenty. Během počáteční fáze návrhu je nejsnadnější způsob kreslení instalace nevěnovat zvláštní pozornost délce jednotlivých segmentů. V konečné fázi návrhu je možné rozdělit podélná vedení do samostatných segmentů, které budou později objednávány během realizace projektu. Je možné rychle rozdělit všechny vzduchovody do segmentů, které mají požadovanou délku nebo dynamické rozdělení jednotlivých vedení.



Dialogové okno rozdělení potrubí

Dialogové okno obsahuje následující položky:

Délka segmentu (Segment length) – specifikuje délku segmentů, do kterých jsou segmenty rozdělovány. Je možné délku specifikovat (označením dvou bodů) ve výkrese po kliknutí na ikonu Upřesni na obrazovce .

Použít na vybraná vedení (Apply to selected objects) – rozdělit do segmentů pouze ta vedení, která byla na výkrese označena.

Použít na všechna vedení (Apply to all objects) – Rozdělit do segmentů všechna vedení ze zvoleného typu instalace.

Dynamicky – umožnit/znemožnit dynamický režim rozdělení. Dynamický režim umožní vedení rozdělit do segmentů o nestejných délkách. Délka segmentů může být stanovena vložením hodnoty v příkaze nebo označením bodů.

Použít pouze na (Apply only for) – výběr druhu/typu instalace, u kterého bude rozdělení vedení provedeno. Tato možnost funguje jak u volby Použít na vybraná vedení, dávajíc uživateli příležitost vybrat z výkresu vedení, které patří k určitému druhu instalace, tak u volby Použít na všechna vedení, která dává uživateli možnost rozdělit všechna vedení zvoleného druhu instalace.

Tip

Použití funkce "Použít na vybraná vedení" dává možnost vybrat vedení pomocí výběrového okna.
Jestliže ve výběrovém okně uživatel označí vedení, které patří k instalaci, která nebyla zahrnuta v dialogovém okně, bude tento prvek vynechán.

Installation/System – umožňuje vybrat příslušný systém, jehož vedení budou rozdělena, například Přívod (Supply), Zpáteční (Return) atd. Tato možnost funguje jak u volby Použít na vybraná vedení, dávajíce uživateli příležitost vybrat z výkresu vedení, které patří k určitému druhu instalace, tak u volby Použít na všechna vedení, která dává uživateli možnost rozdělit všechna vedení zvoleného druhu instalace. Druh instalace může být vybrán stisknutím tlačítka Určit na výkrese (Select 2D line) .

Form –                 tato možnost dovoluje určit formu vedení, u kterého má být rozdělení provedeno, například kulaté, pravoúhlé atd. Abyste formu určili, klikněte na tlačítko Určit na výkrese (Select 2D line)  a vyberte vedení, u kterého má být rozdělení provedeno.



Postupy

Dynamické rozdělení vedení

1.    Spusťte příkaz Rozdělit 2D potrubí/vzduchovody (2D Divide pipes/ducts) .

2.    V dialogovém okně Divide pipes zaškrtněte možnost Dynamicky (Dynamically) a pak klikněte na tlačítko OK. Po zavření dialogového okna vyberte patřičné vedení (P1).

3.    Aplikace automaticky určí nejbližší koncový bod, ze kterého můžete začít dělení vedení na segmenty.

4.    Na příkazovém řádku vložte novou hodnotu (délky) segmentu. Tato hodnota bude měřena z počátečního bodu a rozdělí vedení.

5.    (Volitelné) Označte bod na vedení (P2) abyste určili novou délku segmentu.

6.    (Volitelné) Opakujte kroky 4 a 5 abyste pokračovali v procesu dělení vedení.

7.    Ukončete příkaz pravým tlačítkem myši nebo klávesou Enter.

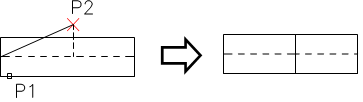

Dynamické rozdělení vedení





Postupy

Rozdělí mnoha vedení na segmenty

1.    Spusťte příkaz Rozdělit 2D potrubí/vzduchovody (2D Divide pipes/ducts) .

2.    V dialogovém okně Divide pipes zaškrtněte možnost Dynamicky (Dynamically).

3.    Specifikujte délku segmentů, na které bude vedení rozděleno.

4.    Zvolte možnost Použít na vybraná vedení (Apply to selected objects) nebo Použít na všechna vedení (Apply to all objects).

5.    Vyberte druh instalace nebo pomocí tlačítka  označte potřebný prvek abyste určili systém a formu dělených vedení.

6.    Po kliknutí na tlačítko OK se dialogové okno uzavře.

7.    Byla-li vybrána volba Použít na vybraná vedení (Apply to selected objects), tak vám program umožní vybrat prvky, které budou rozděleny (P2, P3).

8.    Ukončete příkaz pravým tlačítkem myši nebo klávesou Enter.






Rozdělení na segmenty jednoho systému (vedení druhého systému nebylo rozděleno)





Upozornění

Rozdělení vedení může také fungovat na vedeních, která nejsou na obrazovce viditelná. S velkým počtem vedení může dokončení operace trvat dlouhou dobu, proto může uživatel sledovat stav operace na příkazovém řádku.
