2D Kabelové lávky a kabelové žlaby

V programu CADprofi je možné vytvářet plány a příčné řezy instalací, které obsahují lávky, žlaby a ochranné trubky (chráničky). Při kreslení instalace jsou dostupné prvky vedení a tvarovky (kolena, redukce, T-kusy atd.). Každá tvarovka je parametrický objekt, který je kreslen s patřičnými programovými postupy. Díky tomu je možné kreslit jakékoliv tvarovky s přesně stanovenými rozměry. Pro každý prvek jsou dostupné databáze, které obsahují definice prvků vybraných výrobců.

Lávka                                                   Ochranná trubka (chránička)

Lávky a tvarovky jsou dostupné v následujících příkazech:

•    2D Kabelové lávky – tento příkaz obsahuje typické lávky a tvarovky, používané při konstrukci kabelových lávek.

•    2D Kabelové lávky - postup – tento příkaz umožňuje kreslit mnoho segmentů s automatickým vkládáním ohybů potrubí (kolen).

Lávky a žlaby

Příkaz 2D Kabelové lávky umožňuje vložit do výkresu jednotlivé lávky nebo kabelové žlaby.

Po spuštění příkazu musí uživatel vybrat potřebnou tvarovku nebo lávku, specifikovat její rozměry a body vložení. Program vládne funkcemi, které automatizují vzájemné spojení prvků. Je možné automaticky přizpůsobit rozměr lávky a spojit jí s jinými prvky. Níže jsou příklady s použitím této funkce.

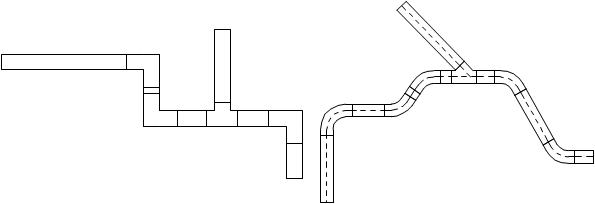

Příklady vkládání tvarovek

Když připojujete lávky nebo žlaby k jiným instalačním prvkům, tak možnost Přizpůsobit průměr je praktická, protože díky tomu má vkládaný element vždy stejnou velikost, takže bude „pasovat“ k označenému objektu.

Z+/Z– lávky a tvarovky

Z+/Z- lávky představují svislé segmenty lávek (podél osy Z). Na plánech je pro takové prvky také viditelný příčný řez. Kvůli tomu musí být délka lávky Z+/Z- specifikovaná v dialogovém okně ještě před vložením do výkresu.

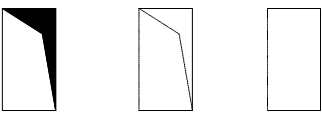

Pro Z+/Z- lávky a tvarovky je možné dále specifikovat příčné řezy symbolů (Z+, Z- nebo bez symbolu) a bod vložení (začátek, osa, konec).

Získání rozměrů tvarovek

Při kreslení jsou často potřeba prvky podobné těm, které už jsou do výkresu vloženy. V takovém případě je praktické získat rozměry z jiné tvarovky. Po stisknutí tlačítka Kopírovat rozměry musí uživatel označit potřebnou tvarovku. Je důležité vyhnout se tvarovkám, které mají zcela odlišné parametry než prvek, který je aktuálně vybraný v dialogovém okně. V takovém případě se může uživatel setkat s nepřesností při interpretaci dat.

Například: když bylo v dialogovém okně vybráno koleno a uživatel vybere redukci, tak CADprofi nebude schopný určit úhel a poloměr kolena, protože redukce nevládne takovými parametry.

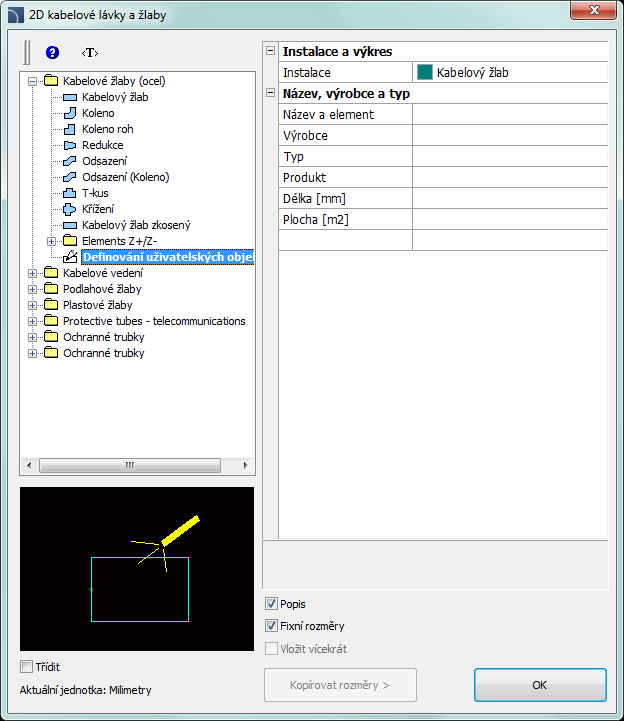

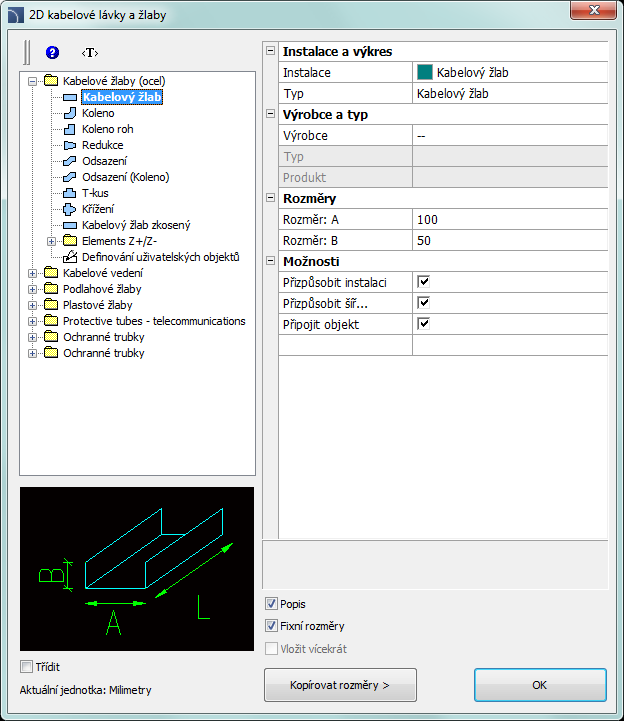

Dialogové okno 2D kabelové lávky a žlaby

Dialogové okno 2D Kabelové lávky a žlaby obsahuje následující položky:

Strom kategorií – sada všech kategorií a symbolů v knihovně, zobrazená jako rozbalovací seznam.

Náhled – zobrazí náhled aktuálně vybraného prvku. Kliknutím pravým tlačítkem se náhled zvětší.

Třídit –                 umožní/znemožní abecední pořadí kategorií.

Fixní rozměry – umožní/znemožní uchovat základní rozměry po vložení objektů (jako redukcí). Po vložení takových elementů, ve kterých byl rozměr vedení redukován, uživatel příště spustí příkaz a aplikace automaticky změní standardní průměr na redukovaný (D2). Tento postup je velmi výhodný, když konstruujeme instalační řadu. Nicméně, chce-li uživatel vložit tvarovku, která má nezměněný průřez, tak zaškrtnutí volby Fixní rozměry zabání automatické změně průřezu.

Instalace a výkres:

•    Instalace – dává možnost vybrat druh instalace nebo definovat nový. Na počátku budou zahrnuty v rozbalovacím seznamu jenom nejdůležitější systémy CADprofi. Nicméně má uživatel možnost rozšířit seznam svými vlastními prvky (použitím možnosti Přidat k nejčastěji používaným), která je umístěna v dialogovém okně Vedení, kabelové lávky - schéma). Výběr možnosti JIné/Edit otevře nové dialogové okno s plným seznamem dostupných systémů.

Dialogové okno Vybrat instalaci

Typ – možnost specifikovat typ tvarovky (normální element, segment atd.).

Typy kolen, dostupné v programu

Výrobce a typ – výběr položek z norem nebo databází výrobce.
Program CADprofi umožňuje kreslit tvarovky a 2D lávky, jejichž rozměry mohou být blíže určeny dvěma způsoby:

1.    Kreslení, založené na rozměrech, určených uživatelem.

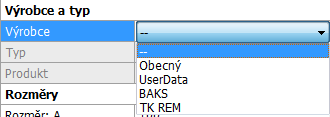

Abyste umožnili tento režim, vyberte v poli Výrobce řádek „– –”.

2.    Kreslení, založené na normách a databázích výrobce. Abyste aktivovali tento režim, vyberte požadovaného výrobce (nebo normu).

Poté, co jste vybrali určitého výrobce nebo normu, objeví se dialogové okno s dostupnými tvarovkami nebo vedeními.

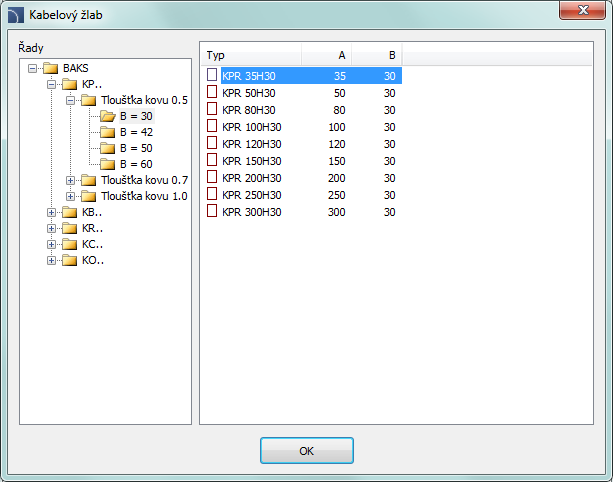

Dialogové okno výběru prvků

Rozměry – V programu CADprofi je možné kreslit tvarovky s jakýmikoliv rozměry. Abyste to mohli dělat, vyberte v poli Výrobce řádek „– –"
Když je nyní výkres založen na rozměrech, vybraných uživatelem, tak jsou dostupná dvě pole, do kterých může uživatel zadávat svoje hodnoty. Tlačítko  umožní vybrat typické hodnoty. Délka lávek (žlabů) je ve výkrese označena dvěma body.

Možnosti – další možnosti, které automatizují proces kreslení:

•    Připojit objekt – automatické připojení vkládaných prvků k existujícím objektům. Když je připojujete, tak program CADprofi automaticky určí úhel natočení objektu a bod vložení.

•    Přizpůsobit instalaci – automatické určení druhu instalace, založené na objektu, ke kterému je vkládaný element připojen. Druh instalace, nastavený v dialogovém okně, je ignorován.

•    Přizpůsobit průměr – automatická identifikace instalačního průměru, založeného na objektu, ke kterému je element připojován. V bodě připojení je možné vložit redukci nebo ignorovat průměr z dialogového okna.

•    Vložit postupně – dává možnost vkládat tvarovky do existujícího vedení nebo v jeho prodloužení. Je-li tato volba znemožněna, tak jsou tvarovky připojovány na konec.
