Díky knihovně výrobků Legrand nebo PiN ENERGIA , které jsou dostupné v příkaze Knihovna výrobců) je možné vytvořit projekty instalací sběrnic jak ve2D, tak i ve 3D.

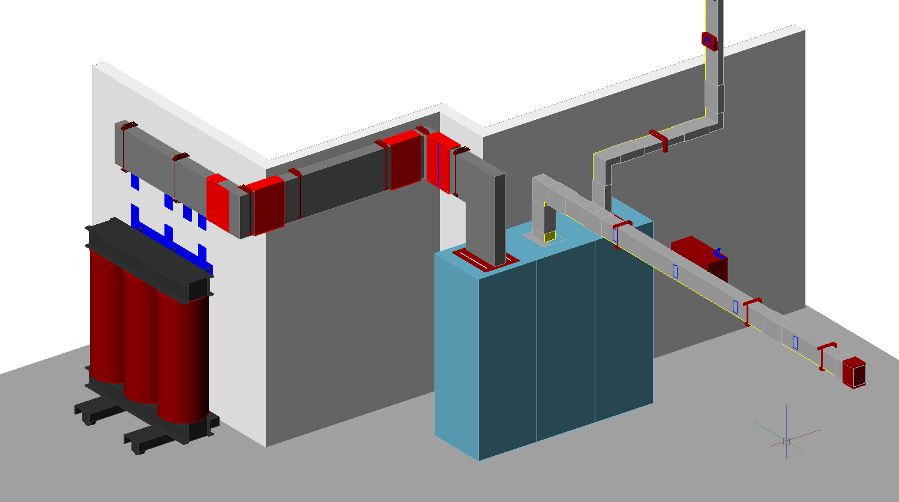

Příklad projektu instalace sběrnic
|
Tip Abychom obdrželi podrobné specifikace prvků, doporučuje se navrhovat sběrnice ve 3D. |

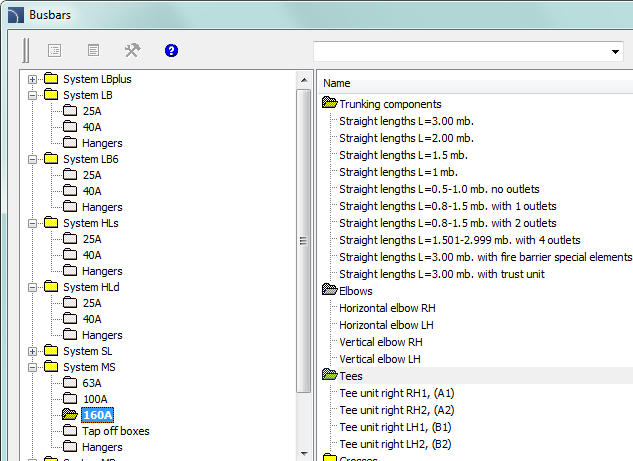

Obsah knihoven
|
V knihovnách najdeme všechny prvky, které jsou nezbytné pro navrhování kompletních instalací sběrnic. Transformátory, rozvodny a různá příslušenství jsou také dostupná. |
|
Vkládání a spojování objektů na výkrese
Vkládání objektů je intuitivní a používání knihovny se neliší od všeobecných principů, používaných při konstrukcích v programu CADprofi.
Všechny sběrnice mají náležitě definované spojovací body a díky tomu umí program automaticky spojit vkládaný objekt s objektem, který už je ve výkrese. Tento program to dělá rychleji, zvláště ve 3D pohledu, zbavujíc uživatele potíží s určováním bodu vkládání a úhlu natočení. Program také ověřuje správnost spojení a tak zajišťuje správné provedení projektu.
Konstrukce instalací sběrnic je založena na vkládání prvků s automatickým připojením k prvkům, které byly před tím vloženy. Tento postup se opakuje, dokud není celá instalace hotová. Tento model návrhu je velmi snadný a rychlý (i ve 3D), a také zahrnuje požadovanou přesnost.

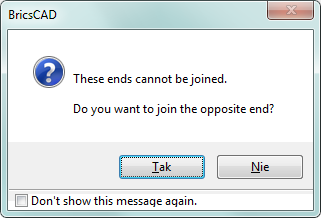

Když vybírá objekty, měl by uživatel věnovat pozornost nastavení Bodu vložení. Patřičný výběr bodů vložení dovoluje automaticky spojit objekty. V případě nesprávného připojení je zobrazena zpráva, informující o nemožnosti spojit konce sběrnice, dávajíc možnost otočit připojovanou položku.
|
|
|
Správné připojení objektu
Upozornění
Automatické připojení objektu je
dostupné pouze, když objekty „k sobě pasují“ – obvykle ve stejném systému.
Během připojování je vybrán konec sběrnice, který je umístěn blíže
k tomu bodu, který byl označen uživatelem.
